Описание

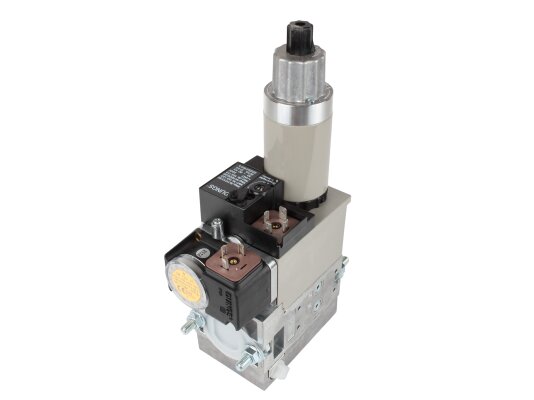

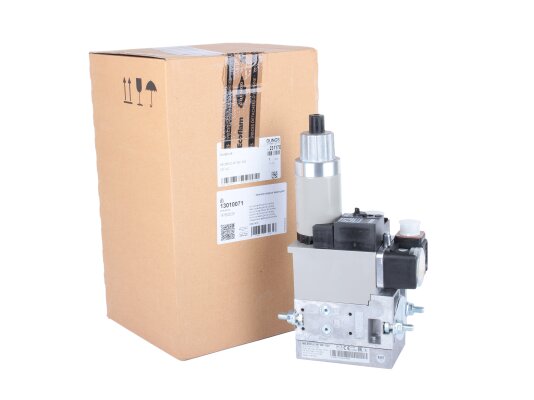

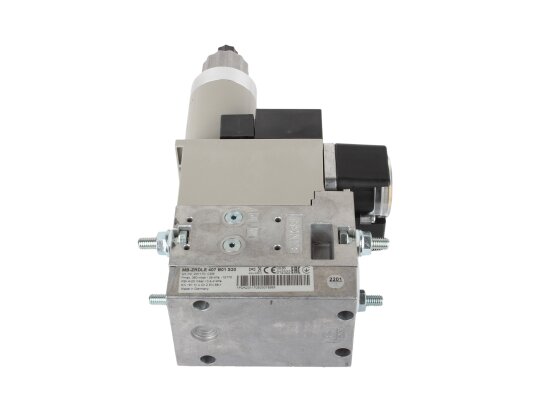

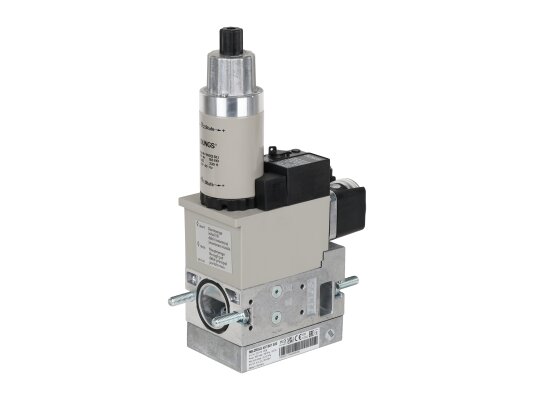

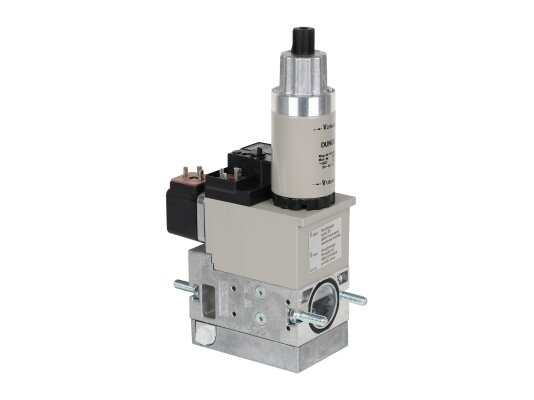

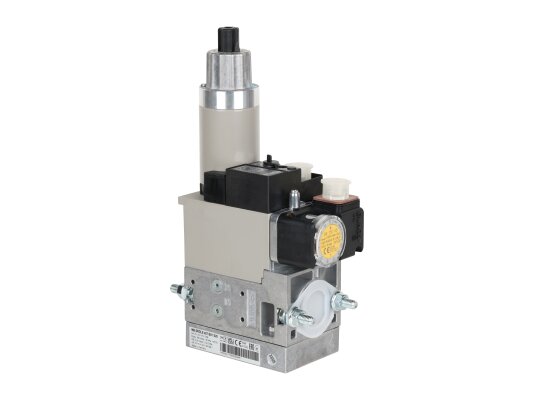

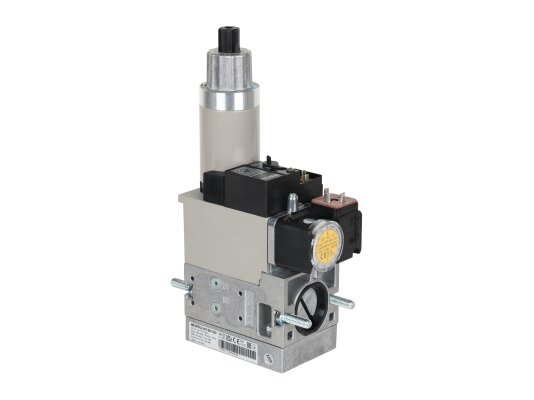

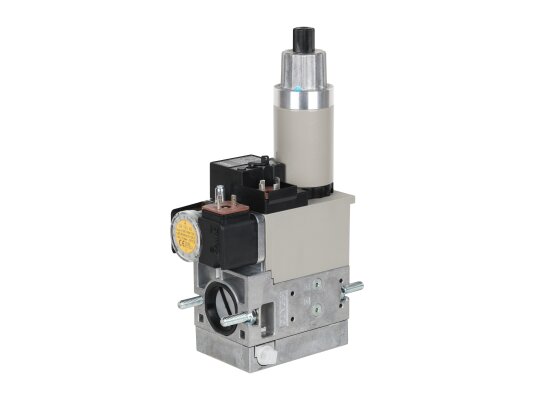

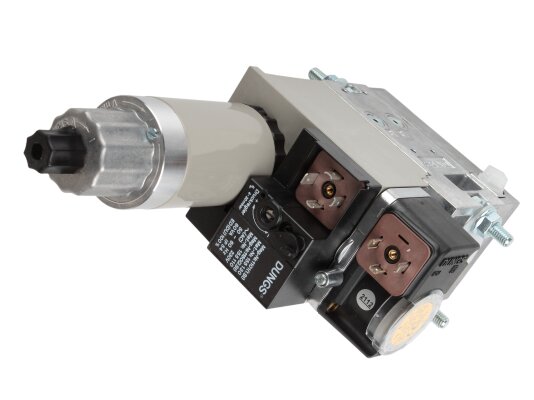

Газовый мультиблок Elco MB-ZRDLE 407 B01 S20, арт: 13010071, гарантирует надежную и стабильную работу промышленной установки при входном давлении газа до 360 мбар. Автоматически регулирует давление, поддерживая на заданном уровне, герметично перекрывает поток, обеспечивает плавный розжиг горелки. Подходит для работы с газом семейства 1-3 и другой нейтральной средой.
Конструкция и комплектация

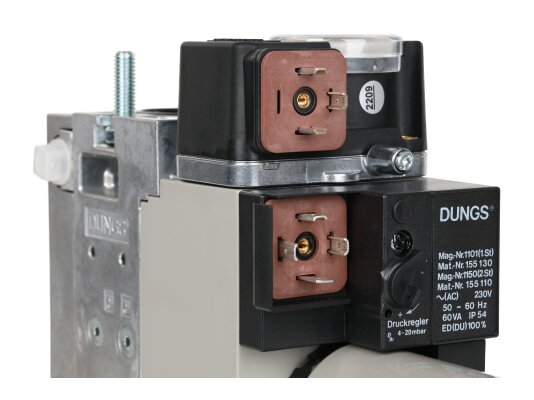

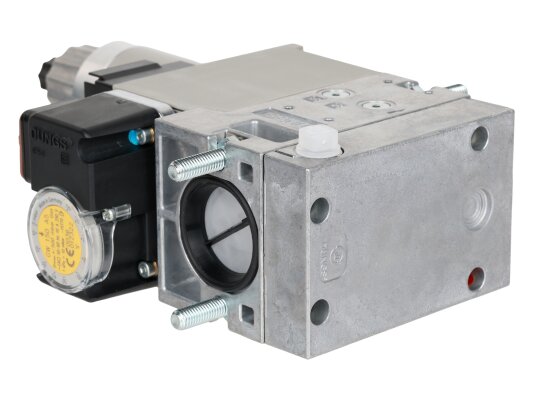

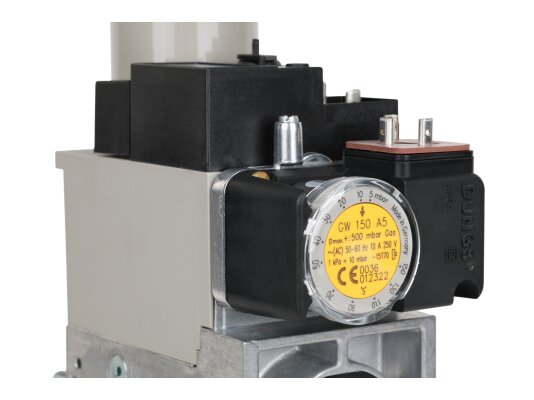

Мультиблок MB-ZRDLE состоит из предварительного фильтра с мелкой сеткой, регулируемого реле минимального давления, предохранительного клапана с быстрым закрытием/ открытием, главного клапана с быстрым закрытием и регулируемым медленным открытием, регулятора давления. Корпус комбинированного узла изготовлен из литого алюминия, компоненты и уплотнения – из стали, латуни, алюминия, NBR-каучука, силопрена. Для замеров давления предусмотрен штуцер G1/8. Опционально доступен блок контроля герметичности клапанов.

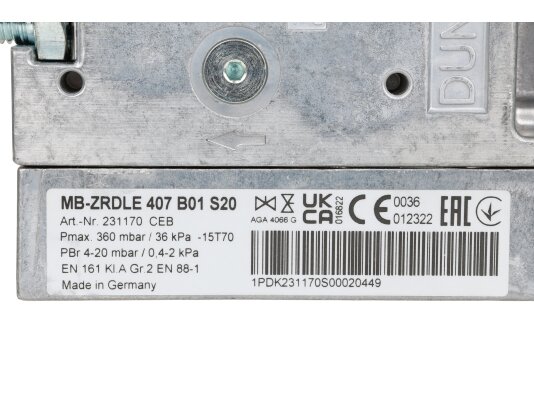

Основные параметры:
- двухступенчатый, с регулированием частичного потока,
- давление на входе от 15 до 360 мбар,
- напряжение питания: 230 В, допустимое отклонение -15%, +10%,
- диапазон давления подачи газа 4-20 мбар,
- э/м клапаны класса А по EN 161 с совместным управлением,
- защита электрических компонентов от пыли/ брызг класса IP 54,
- время закрытия обоих клапанов и открытия клапана V1 1 сек.,
- постепенное регулируемое открытие 2-го клапана,
- по запросу – оснащение блоком контроля герметичности газовых клапанов,
- дроссель регулировки главного потока,
- температуры внешней среды: -15…+70°C (для сжиженного газа t 0°C),
- возможность установки на клапане V2 концевого контакта типа К01/1,
- монтаж в горизонтальном, вертикальном, промежуточном положении магнитом вверх,
- отверстия с резьбой Rp 1/2, Rp 3/4 для интеграции в систему.
Газовые мультиблоки Elco MB-ZRDLE необходимо оснастить монтажными фланцами и штекерами для электроподключения.
