Описание

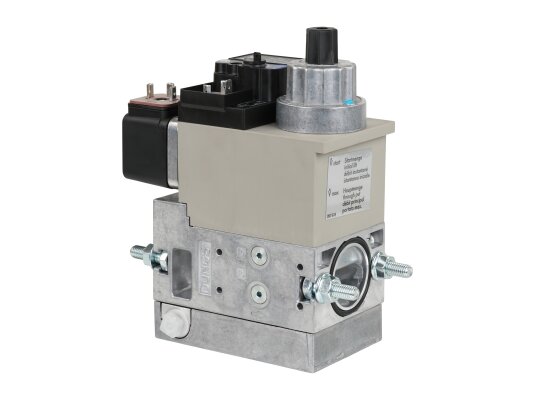

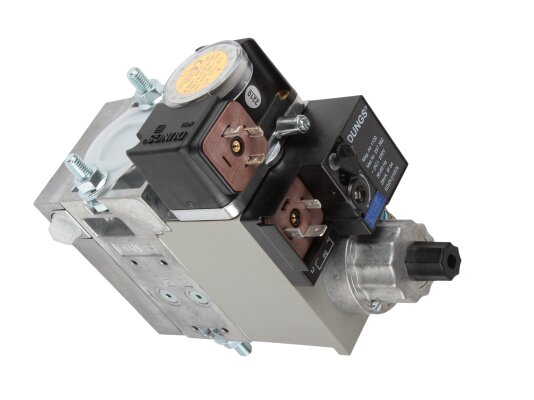

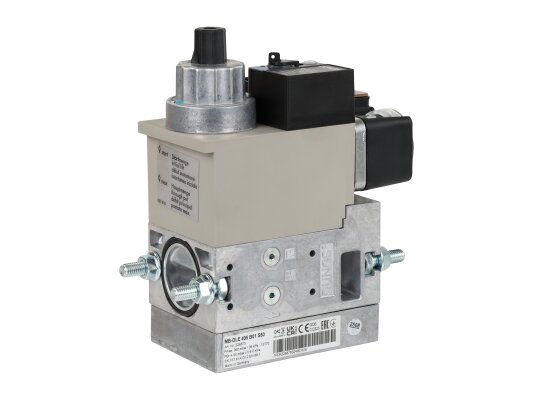

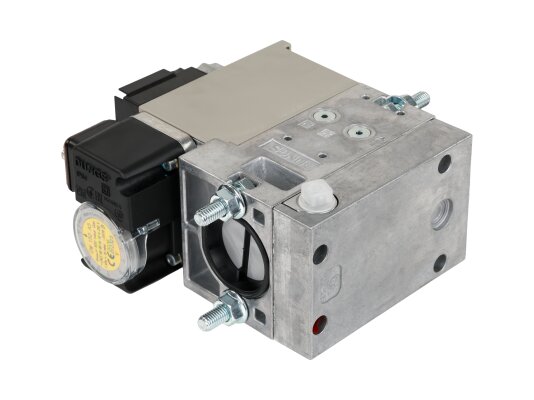

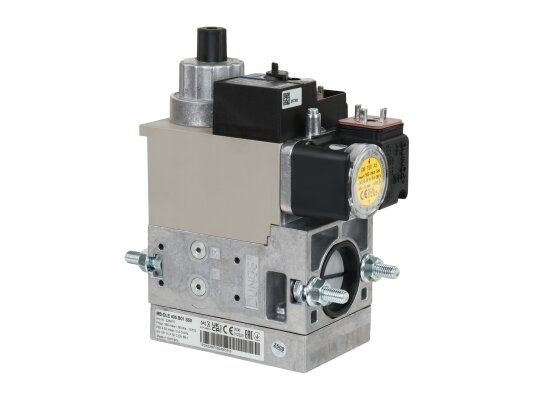

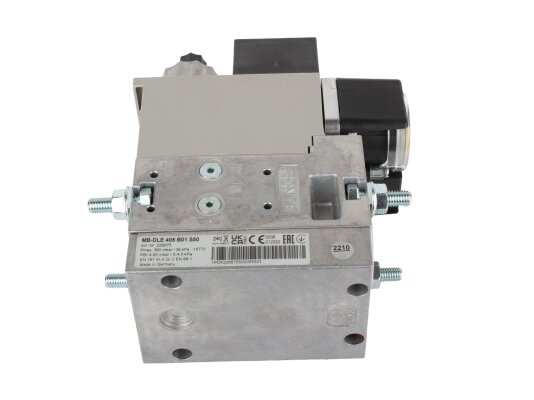

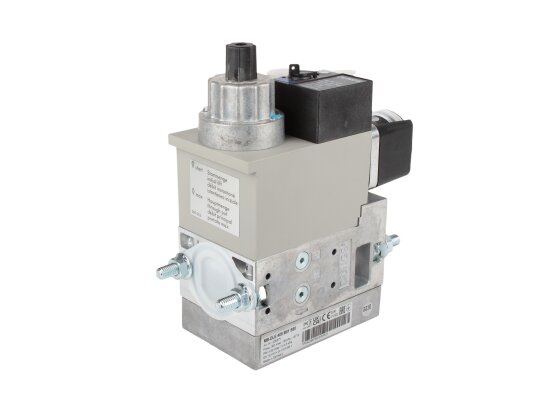

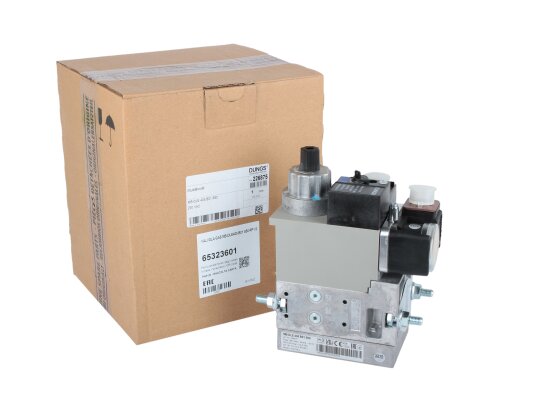

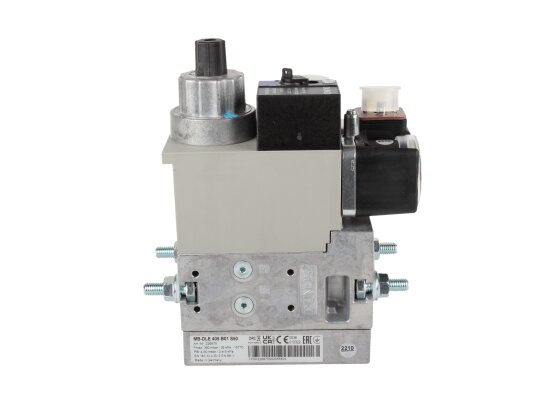

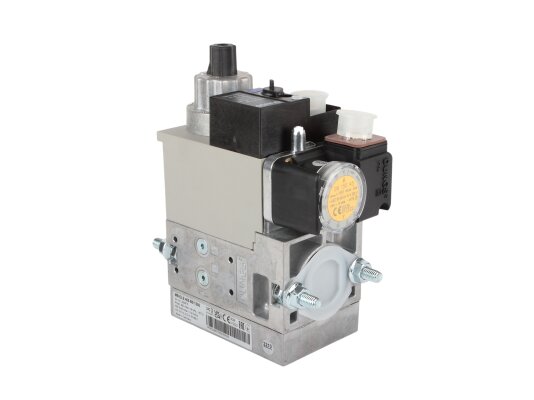

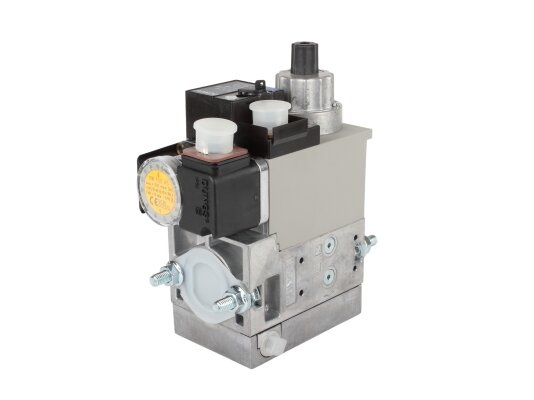

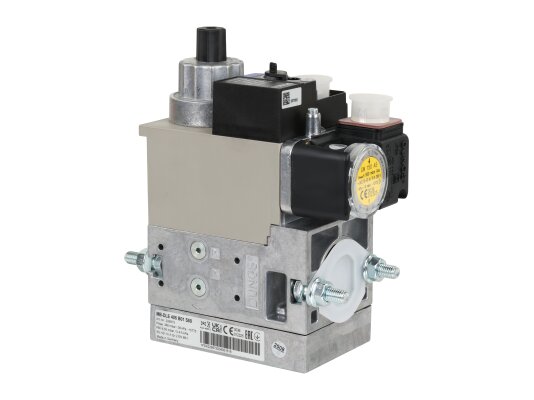

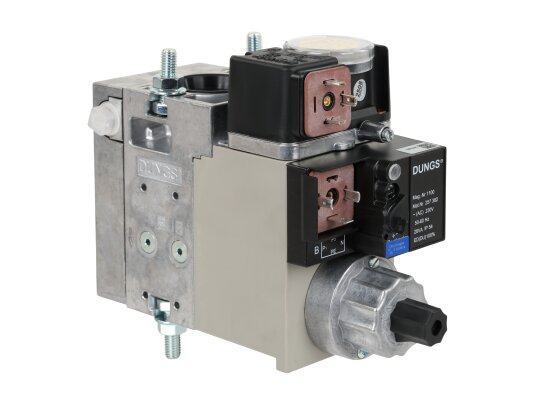

Газовый мультиблок Elco MB-DLE 405 B01 S50 – универсальный газовый блок для управления работой одноступенчатой горелки. Представляет собой компактное многофункциональное устройство автоматического регулирования и безопасного отключения подачи газа. Мультиблок поддерживает стабильные выходные параметры давления в широком диапазоне входных давлений. Особенностью этой серии является медленное регулируемое открытие главного клапана для плавного розжига.

Основные параметры:

• для систем с давлением 15-360 мбар,
• напряжение питания: 230 В, допустимое отклонение -15%, +10%,
• защита электрических компонентов класса IP 54,
• дроссель расхода главного потока,
• быстрое закрытие э/м клапанов, время срабатывания 1 сек.,
• быстрое открытие клапана V1, медленное регулируемое открытие клапана V2,
• по запросу – оснащение блоком контроля герметичности газовых клапанов,
• эксплуатация при температурах: -15…+70°C (для сжиженного газа t 0°C),
• установке на клапан V2 концевого контакта типа К01/1,
• вид подключения – штекерный разъем по DIN EN 175 301-803.

Конструкция и комплектация

Elco MB-DLE состоит из алюминиевого литого корпуса и устройств: предварительного фильтра с мелкими отверстиями, реле контроля минимального давления, предохранительного и регулирующего электромагнитных клапанов класса А по EN 161 с совместным управлением, регулятора выходного давления. Материал мембран, уплотнений – NBR-каучук, силопрен, других элементов конструкции – сталь, латунь, алюминий. Для измерения давления предусмотрен штуцер G1/8.модульная конструкция, возможность подключения доп. устройств,

Монтаж

Газовые мультиблоки Elco MB-DLE могут устанавливаться в горизонтальном, вертикальном, промежуточном положении магнитом вверх. Для присоединения к газопроводу предусмотрены отверстия с резьбой Rp 1/2, Rp 3/4. Монтажные фланцы и штекер не включены в комплектацию.
