Описание

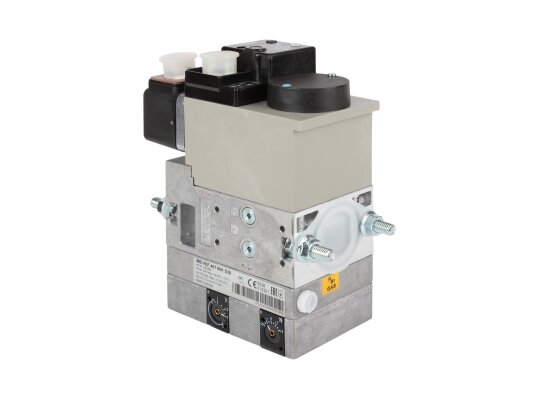

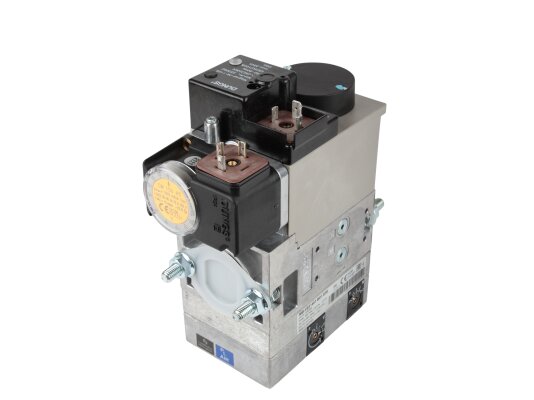

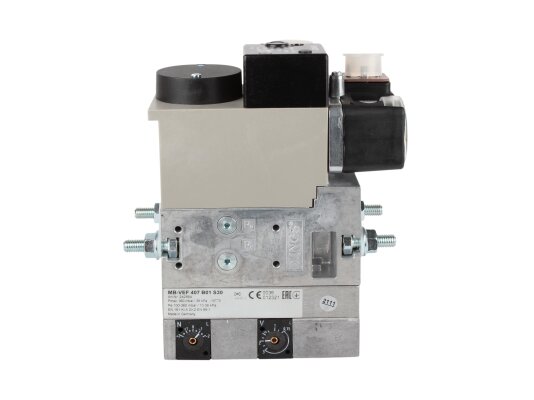

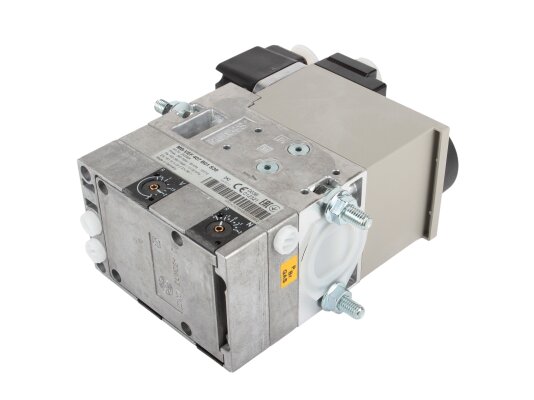

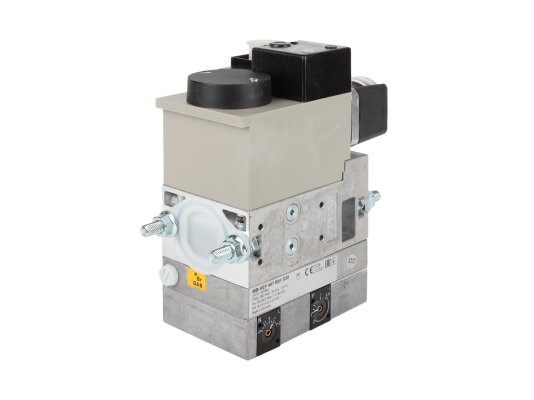

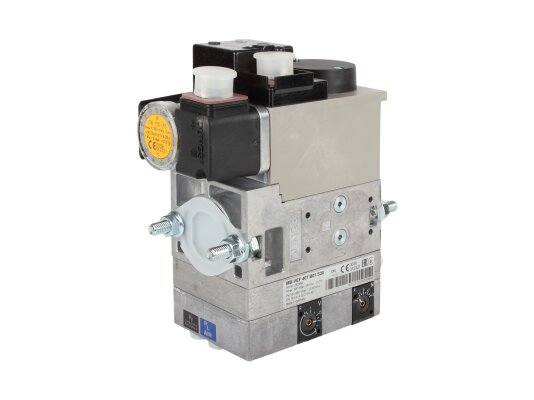

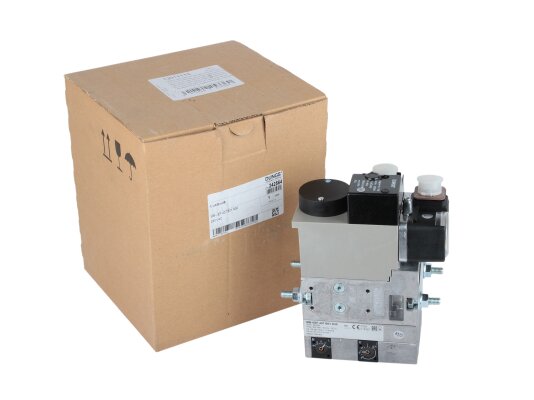

Газовый мультиблок Elco MB-VEF 407 B01 S30, арт: 13011113 применяется для автоматизации подачи газа при эксплуатации модулируемых газовых или комбинированных горелок с пневматическим регулированием, используемых в промышленных котельных. Обеспечивает стабильную, безопасную и энергоэффективную работу отопительной системы. Подходит для установок с давлением в магистрали до 360 мбар.
В газовый мультиблок входят устройства:
- реле контроля нижней границы давления газа, достаточного для работы котла,
- 2 совместно управляемых э/м клапана класса А по стандарту EN 161,
- регулятор соотношения газ / воздух,
- сетчатый 2-слойный фильтр с отверстиями 0,8 мм для удаления грязи.необходимо заменять при засорении. Замена грязеуловителя потребует демонтажа газовой арматуры.
Блочная конструкция позволяет подключать дополнительное оборудование (блок контроля клапанов, устройство ограничения давления и пр.).
Основные характеристики и особенности:
- бесступенчатое плавное регулирование,
- входящее давление газа 100-350 мбар,
- диапазон настройки давления на горелку: 0,5-100 мбар,
- быстрое закрытие и быстрое открытие клапанов, сек.,
- регулятор на клапане V1 для выравнивания давления на входе,
- параметры электропитания: 230 В, допустимое отклонение -15%, +10%,
- оптимальное смесеобразование,
- возможность установки нуля N,
- настройка соотношения газ/воздух от 0,75:1 до 3:1 (другие варианты по запросу),пропускная способность,
- возможность дооснащения (установка блока контроля герметичности и пр.),
- защита от воздействия пыли/влаги по стандарту IP 54,
- интеграция в систему с помощью резьбовых соединений Rp 1/2, Rp 3/4 ,
- точки для подключения приборов контроля давления G1/8 по DIN ISO 228,
- штекерное подключение DIN EN 175301-803,
- внешний импульсный трубопровод,
- корпус из стали, латуни, алюминия,
- мембраны и уплотнения на основе НБК, силиконового каучука,
- допустимые температуры эксплуатации: -15…+70°C.мультиблок Elco MB-VEF используется в системах, сжигающих газ семейства I-III, нейтральные газы. В установках сжиженного газа запрещается эксплуатация блока при температуре ниже 0 °C. Запрещено применение для жидких углеводородов, т. к. они разрушают прокладочный материал.
Достоинства:
- совмещение в одном корпусе нескольких устройств,
- широкий диапазон настройки выходного давления,
- плавное регулирование,
- быстрое срабатывание клапанов,
- надежное присоединение на резьбовые фланцы,
- пыле-, влагозащита класса IP 54.
Монтажмультиблоки Elco MB-VEF могут встраиваться в систему в вертикальном положении с вертикально размещенной катушкой. ,
