Описание

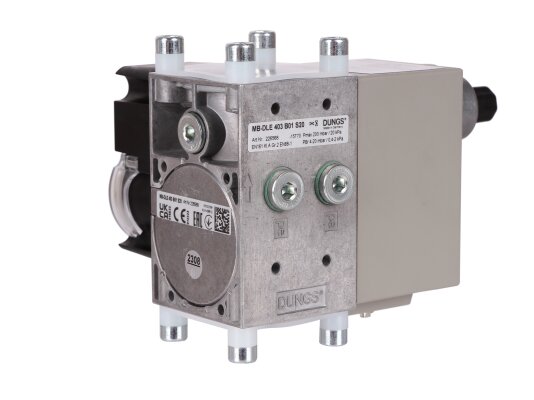

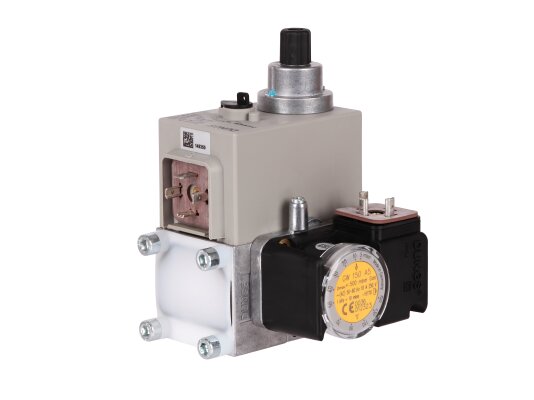

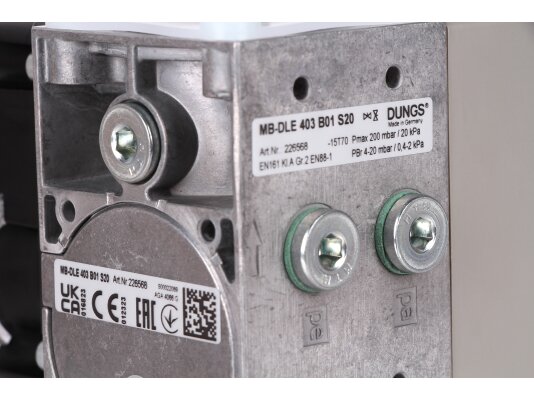

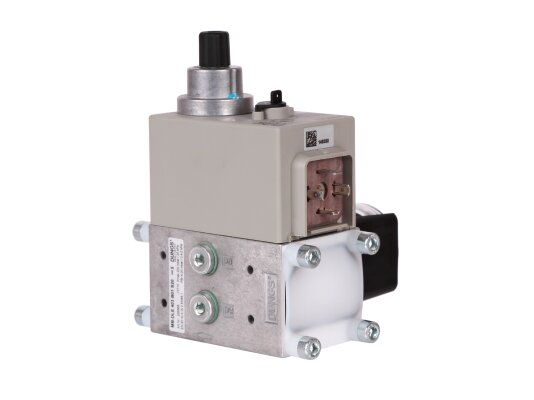

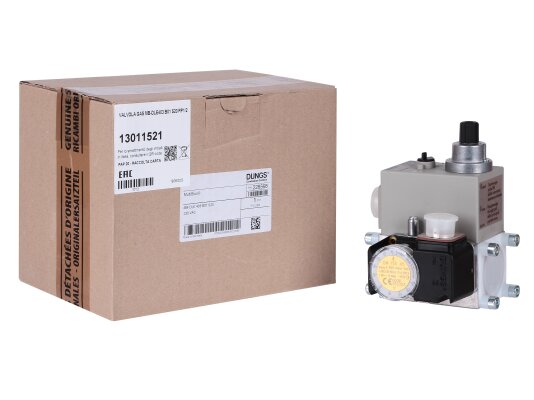

Газовый мультиблок Elco MB-DLE 403 B01 S20, арт: 13011521 используется для автоматической подачи газа под заданным давлением. Благодаря регулируемому времени открытия второго клапана обеспечивает плавный розжиг горелки. Подходит для промышленных и технологических установок с давлением в магистрали до 200 мбар.
Особенности и параметры.

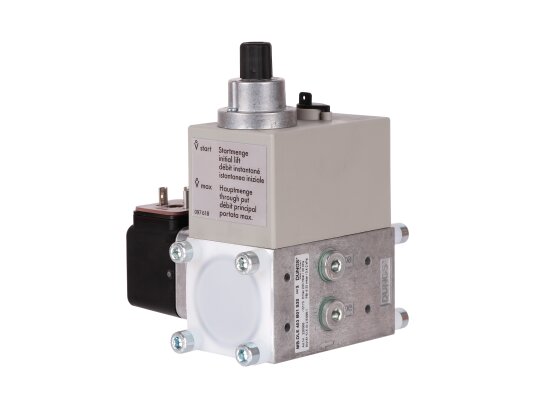

- Газовый мультиблок Elco MB-DLE оснащен двумя э/м клапанами класса А по EN 161 c совместным управлением: предохранительным и регулирующим с простым седлом. Оба клапаны быстро закрываются, время срабатывания 1 сек. Первый клапан открывается быстро, второй – медленно. Дополнительно можно установить блок контроля герметичности клапанов для проверки системы на утечки перед запуском.

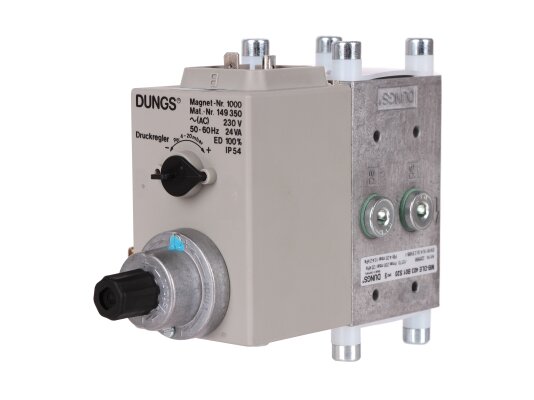

- Встроенный регулятор поддерживает выходное давление на заданном уровне. Настройка осуществляется в диапазоне 4-20 мбар. Для подключения контрольно-измерительного оборудования предусмотрен штуцер G1/8.

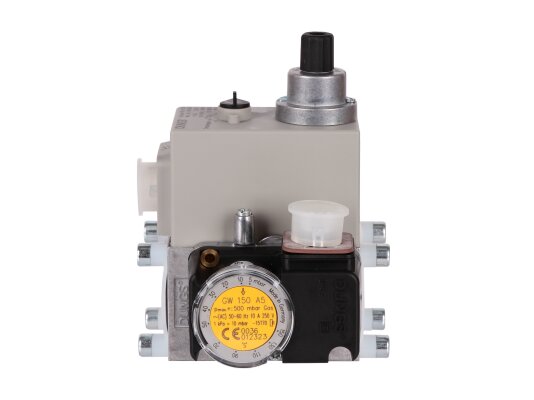

- Газ на входе в мультиблок очищается от частиц грязи, проходя через сетчатый фильтр с мелкими отверстиями. Фильтр можно демонтировать без снятия блока с газовой установки. Встроенный датчик-реле контролирует минимальный уровень входного давления.
- Комбинированный блок собран в малогабаритном корпусе, отлитом под давлением из алюминия. Мембраны и уплотнения изготовлены на основе НБК, силопрена, другие компоненты конструкции – из стали, латуни, алюминия.
- Уровень электрозащиты соответствует стандарту IP 54. Подключение осуществляется через штекерный разъем согласно DIN EN 175 301-803.
- Газовый мультиблок может эксплуатироваться при температурах -15…+70°C (для природного газа), 0…+70°C (для сжиженного газа).
Монтаж
Газовые мультиблоки Elco MB-DLE могут размещаться в системе в любом положении, исключая переворачивание магнита. Для монтажа в систему используются соединения: Rp 3/8, Rp 1/2.
