Описание

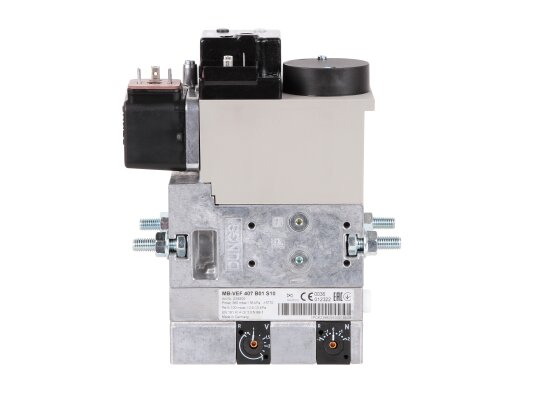

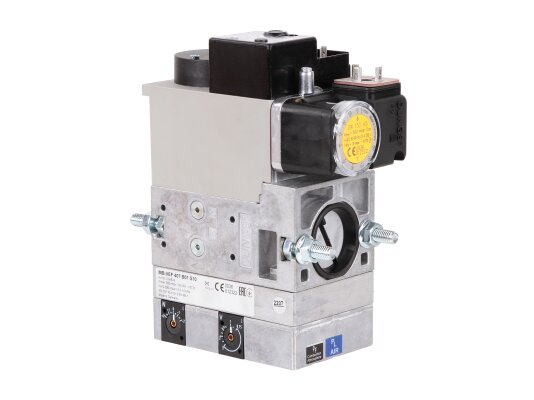

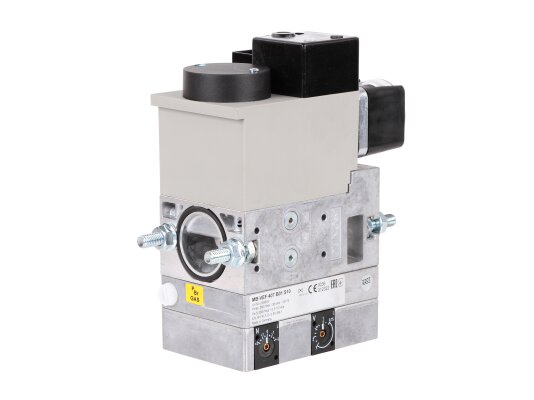

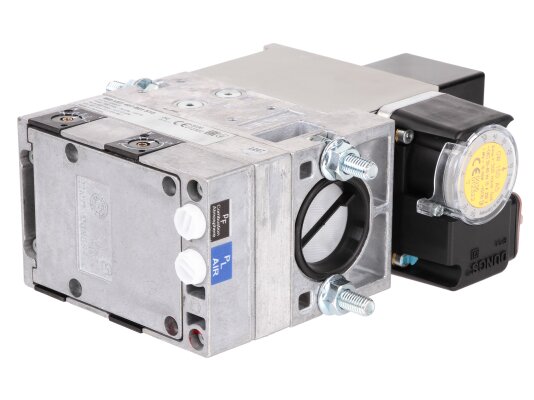

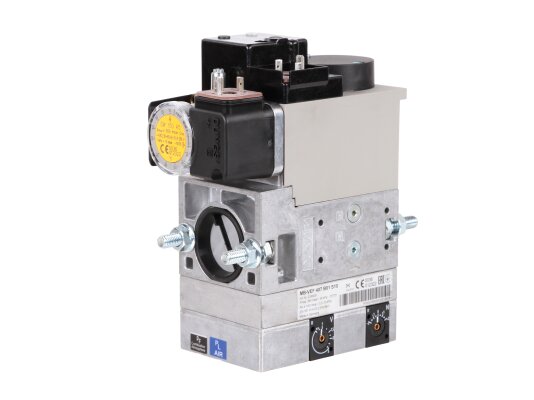

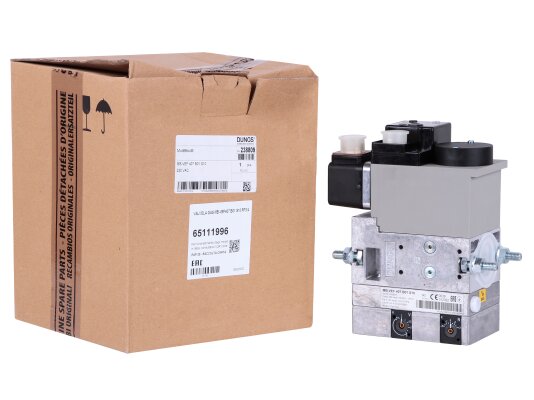

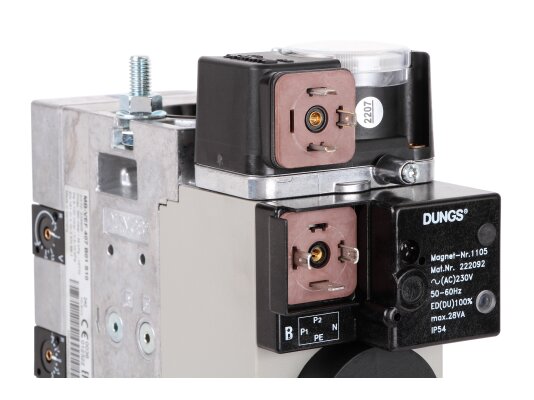

Газовый мультиблок Elco MB-VEF 407 B01 S10, арт: 65111996 в комплекте с фланцем с регулирующим давление каналом на выходе. Мультиблок предназначен для регулирования потока газа на горение, получения оптимального состава газовоздушной смеси, безопасного перекрытия газопровода. Встраивается в модулируемые газовые или комбинированные горелки промышленных систем отопления. Подходит для установок с давлением газа до 360 мбар. Может оснащаться дополнительными устройствами для расширения функций.

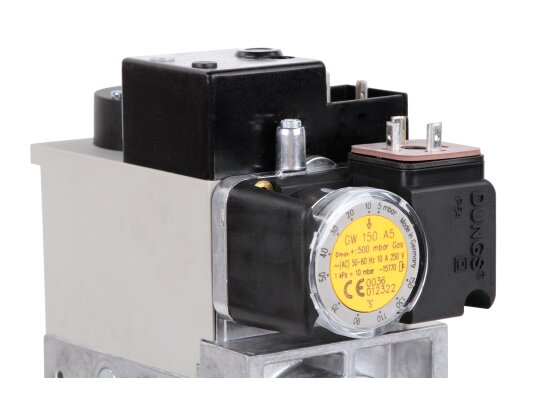

Многофункциональный блок Elco MB-VEF совмещает:для контроля достаточности давления (мин.) и нормальной работы котла,
два совместно управляемых э/м клапана класса А по стандарту EN 161,
серворегулятор давления класса А по EN 88,
мелкое двухслойное сито для улавливания грязи на входе потока.сетки требует демонтажа газовой арматуры.
Модульная конструкция позволяет расширять возможности газовой аппаратуры, дополняя системой контроля клапанов, регулятором минимального/максимального давления, устройством ограничения давления.
Основные характеристики и особенности:
-
бесступенчатое плавное регулирование,
-
входящее давление газа 5-100 мбар,
-
задание выходного давления в диапазоне 0,5-100 мбар,
-
быстрое срабатывание э/м клапанов, время закрытия / открытия сек.,
-
регулятор на клапане V1 для стабилизации входного давления,
-
параметры питания: 230 В, допустимое отклонение -15%, +10%,
-
возможность установки нуля N,
-

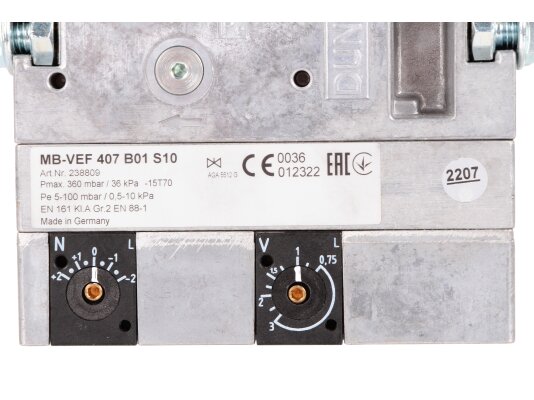

регулировка пропорции газ/воздух от 0,75:1 до 3:1,дооснащения (установка блока контроля герметичности и пр.),
-
уровень защиты от пыли/ влаги класса IP 54,
-
резьбовой способ соединения Rp 1/2, Rp 3/4 ,
-
места для замеров давления, параметры подключения G1/8 по DIN ISO228,
-
размер отверстий фильтра – 0,8 мм,
-
внешний импульсный трубопровод,
-
коррозиестойкий корпус и детали из стали, латуни, алюминия,
-
мембраны и уплотнения на основе НБК, силиконового каучука,
-
штекерное подключение DIN EN 175301-803 для э/м клапанов и реле,
-
установка в вертикальном положении с вертикально размещенной катушкой.
Условия эксплуатации
Многофункциональный узел MB-VEF рассчитан на эксплуатацию при температурах -15…+70°C. В установках, работающих на сжиженном газе, запрещается использование блока при температуре ниже 0 °C. Жидкие углеводороды приводят к разрушению уплотнительного материала.
Достоинства:
-
комбинированное компактное устройство,
-
широкий диапазон настройки давления на горелку,
-
плавное регулирование,
-
оптимальное смесеобразование,
-
быстрое срабатывание э/м клапанов,
-
надежное присоединение на резьбовые фланцы,
-
пыле-, влагозащита класса IP54.
Применение
Газовый мультиблок Elco MB-VEF обеспечивает оптимальную пропорцию компонентов газовоздушной смеси в горелках модулируемого и плавно-двухступенчатого типа. Подходит для газа семейства 1-3 и других нейтральных газообразных сред.
