Описание

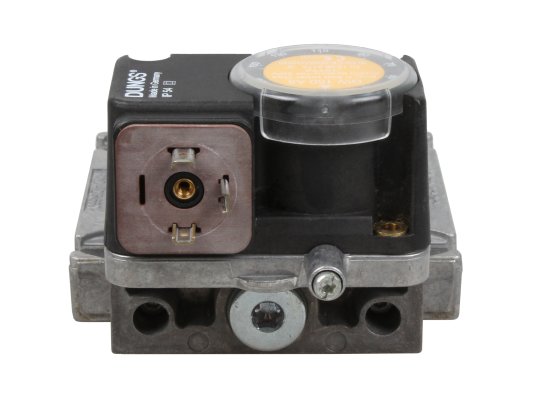

Газовый мультиблок Elco MB-VEF 425 B01 S10, арт: 13021114 обеспечивает безопасную и эффективную работу промышленных горелок с модуляцией пламени. Для получения оптимальной пропорции газ/воздух предусмотрена настройка соотношения компонентов в широком диапазоне. Многофункциональный узел применяется в системах с давлением не выше 360 мбар.
В компактном корпусе объединены:

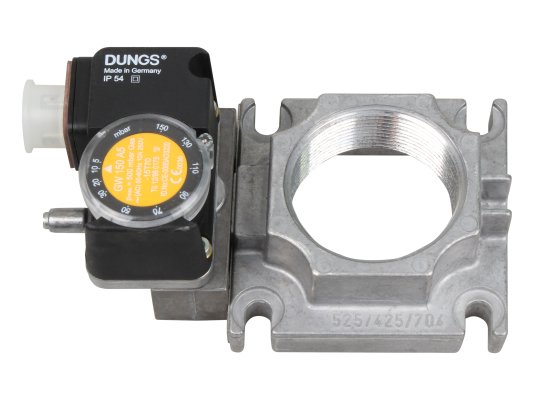

- реле, контролирующее входящее давление газа (мин. значение),
- 2 э/м клапана класса А по EN 161 с совместным управлением,
- сетчатый фильтр с отверстиями 0,8 мм, размещенный на входе потока,
- серворегулятор давления класса А по EN 88.
Установка в систему осуществляется на резьбовые фланцы, которые необходимо докупить. Также в комплектацию не входят импульсные трубопроводы, штекеры для подключения.
Особенности и параметры:
- плавное бесступенчатое регулирование,
- допустимое входящее давление: 5-100 мбар,
- применение для газов семейства I-III и другой неагрессивной среды,
- напряжение питания: 230 В, -15%, +10%,
- диапазон давления на горелку: 0,5-100 мбар,
- стабилизация входящего давления,
- задание пропорции газ/воздух: 0,75:1– 3:1 (иные версии по заявке),закрытие и открытие э/м клапанов, 1 сек.,
- настройка нуля, компенсация давления в топке,
- пыле-, влагозащита корпуса класса IP 54,
- внешний импульсный трубопровод,
- быстрое и надежное присоединение на резьбу,
- штекерное электроподключение,
- соединение G1/8 для приборов контроля давления,
- вертикальное положение при монтаже с катушкой вверх.
Конструкция мультиблокаElco MB-VEF изготовлен из коррозиестойких, ударопрочных материалов. Корпус отлит под давлением из алюминия, детали выполнены из алюминия, стали, латуни, мембраны и уплотнения – из НБК, силиконового каучука.не рассчитана на работу с жидкими углеводородами, т. к. они приводят к разрушению прокладочного материала. Допустимые температуры эксплуатации: -15…+70°C (t 0 °C для установок сжиженного газа).
