Описание

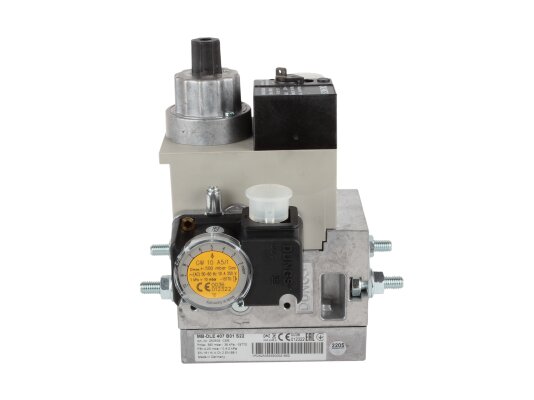

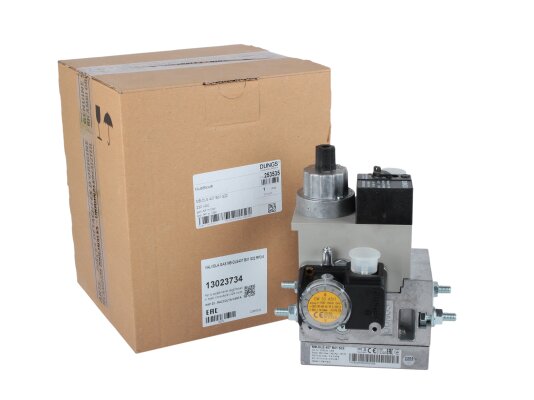

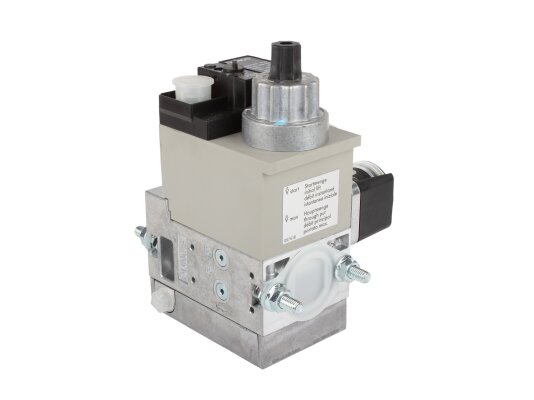

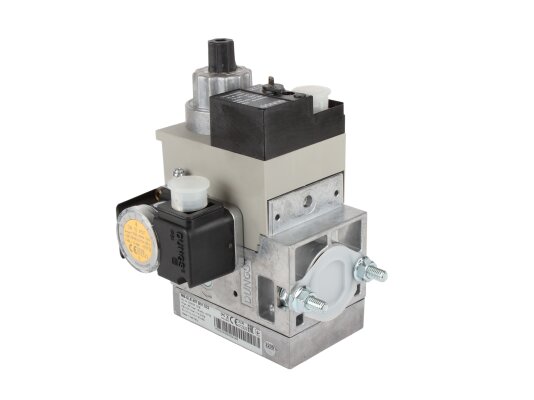

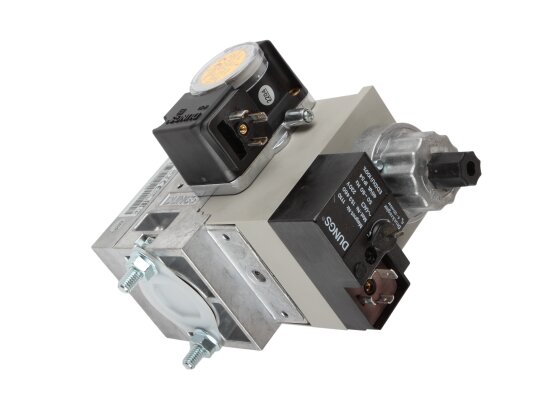

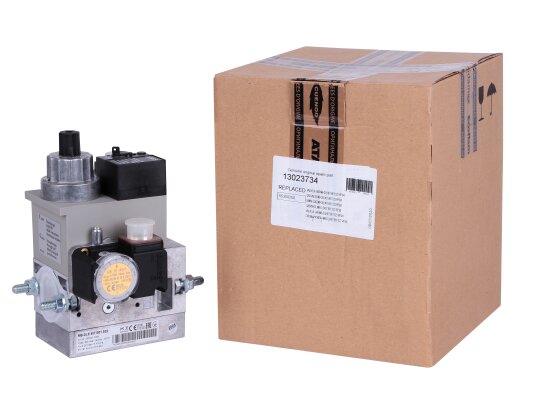

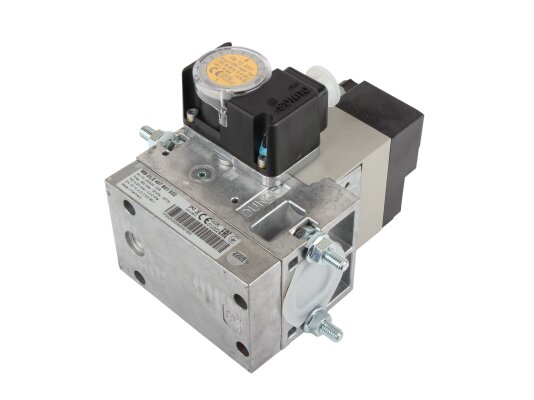

Газовый мультиблок Elco MB-DLE 407 B01 S22, арт: 13023734 рассчитан на входящее давление 15-360 мбар. Поддерживает выходное давление на заданном уровне, перекрывает и открывает подачу газа при управлении работой одноступенчатой горелки. Особенностью является дроссель регулировки главного потока и медленное открытие второго клапана для плавного воспламенения топлива. Универсальный блок подходит для промышленного и технологического оборудования, сжигающего газ семейства I-III.

Особенности и параметры.

• Газовый мультиблок Elco MB-DLE оснащен двумя быстрозакрывающимися (1 сек.) э/м клапанами класса А по EN 161 c раздельным управлением: предохранительным и регулирующим с винтовым седлом. Первый клапан открывается быстро, второй – медленно, с регулируемым открытием.доступен блок контроля герметичности клапанов для проверки системы на наличие утечек перед запуском горелки.

• Реле GW 150 A5 контролирует минимальный уровень входного давления. Встроенный регулятор обеспечивает стабильные выходные параметры давления с учётом настройки. Доступный диапазон: 4-20 мбар. Для подключения приборов контроля давления предусмотрен штуцер G1/8.входе в мультиблок установлен сетчатый фильтр съемной конструкции, сдерживающий мелкую грязь и примеси во избежание засорения сёдел клапанов. Сетку необходимо регулярно проверять на степень загрязнённости. Демонтаж фильтра не требует снятия всего блока с газовой установки.MB-DLE отличается компактными габаритами и возможностью подключения дополнительных устройств. Корпус отлит из алюминия, мембраны и уплотнения изготовлены на основе НБК, силопрена, другие компоненты – из стали, латуни, алюминия. Мультиблок подходит только для газообразных веществ, не рассчитан на работу с жидкими углеводородами, т.к. они разрушают материал уплотнителей.

• Уровень электрозащиты соответствует европейскому стандарту IP 54. Подключение осуществляется через штекерный разъем согласно DIN EN 175 301-803.устанавливается в любом положении, исключая переворачивание магнита. Для интеграции в систему используются соединения: Rp 1/2, Rp 3/4.эксплуатации

  Газовые мультиблоки Elco MB-DLE могут эксплуатироваться при температурах -15…+70°C (для природного газа), 0…+70°C (для сжиженного газа).
