Описание

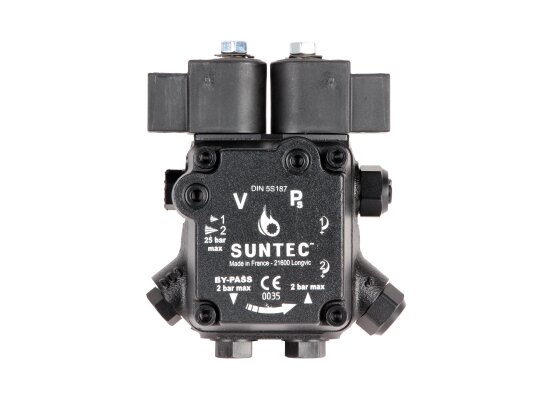

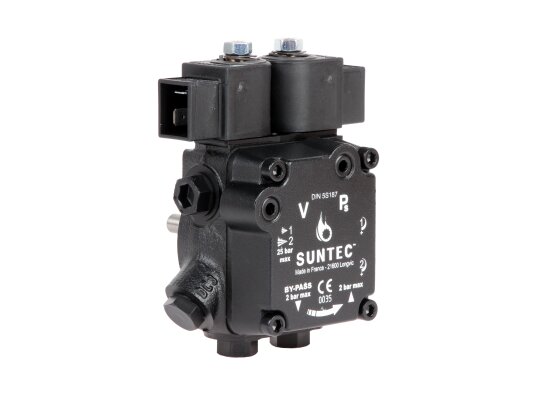

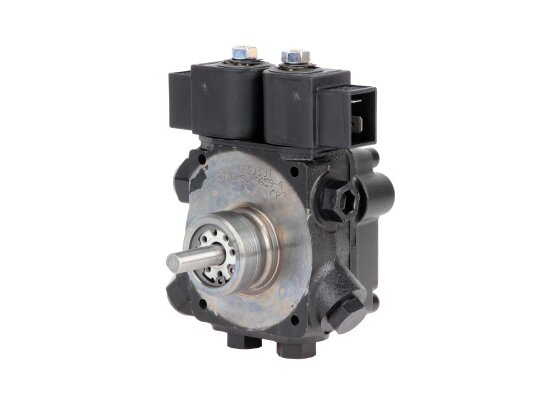

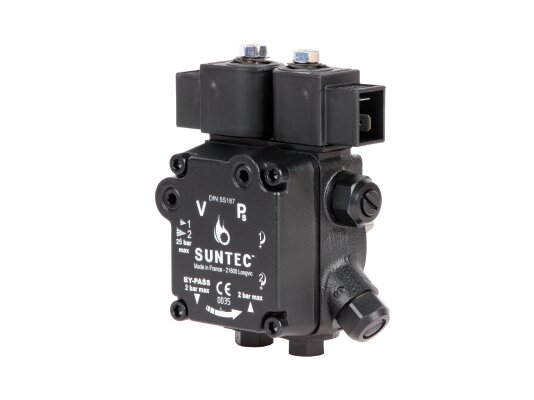

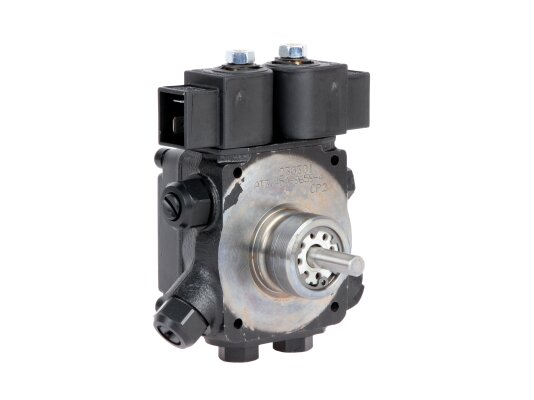

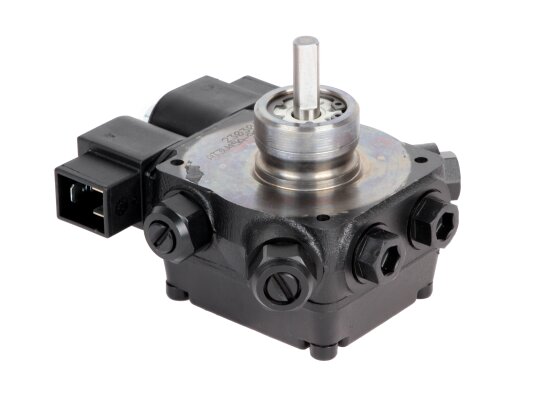

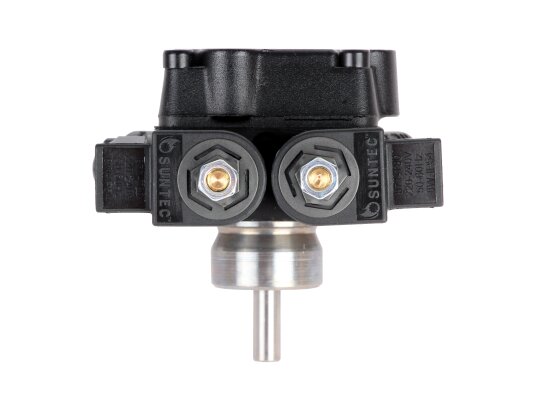

Насос для горелки Elco AT3 V 45 A 9659 4P 0700, арт: 65325120 благодаря специальному уплотнению вала может безопасно перекачивать не только дизельное топливо, но и смесь биодизельного топлива B10. Эффективное управление подачей топлива и переключением между высоким/ низким давлением обеспечивают 2 электромагнитных (одни отсечной) и два регулирующих давление клапана.серии АТ2:

• 2 режима давления и 1 форсуночная линия,
• использование в системах с одной или двумя трубами,
• специальный выход на крышке для измерения давления в режиме высокого давления, сброса в режиме низкого давления.

Основные отличия модели:

• вращение приводной оси по часовой стрелке,
• правосторонний выход к форсунке,
• рабочая среда – дизельное топливо, биодизель,
• материал уплотнения вала – витон,
• стандартное втулочное соединение, 32 мм,
• регулировка напора в диапазоне: 8-25 бар,
• производительность – 46 л/ч (11 бар/5 сСт).

Конструкция и комплектация

Шестеренчатый механизм выполняет функцию засасывания топлива из бака, перемещения на регулировочные клапаны и нагнетания на форсунку. Зубья шестерней защищены от истирания абразивными частицами благодаря встроенному фильтру на 150 µм, который установлен на входе. Давление подачи настраивается с помощью винтовых регуляторов и поддерживается двумя золотниковыми клапанами (один для режима низкого, второй для режима высокого давления). Для переключения между ступенями установлен э/м клапан. Кроме него, в линии форсунки размещен отсечной э/м клапан с быстрым срабатыванием, прерывающий поток топлива.

Насос в базовой сборке настроен на 2-трубное подключение. В отверстие возврата смонтирована заглушка байпаса. При однотрубной схеме с обратной линии должна быть снята байпасная заглушка, а отверстие герметично закрыто стальной заглушкой с шайбой. В двухтрубной системе лишний воздух отходит через специальную полость на поршне, в однотрубной – через открытый порт манометра.

Достоинства насоса Elco AT3:

• универсальное применение (ДТ, смесь биодизеля),
• работа в двух режимах давления,
• для систем с одной и двумя трубами,
• износостойкий шестеренчатый механизм,
• широкий диапазон давления нагнетания,
• встроенные э/м клапаны для управления подачей топлива,
• фильтр на входе потока для защиты рабочего механизма от повреждений,
• уровень пыле-, влагозащиты – IP 54,
• автоматическое стравливание избыточного воздуха в двухтрубной системе.

У нас можно купить насос для горелки Elco AT3 и другие комплектующие для сборки системы сжигания топлива. Оборудование испытано, сертифицировано, поставляется с заводской гарантией.
