Описание

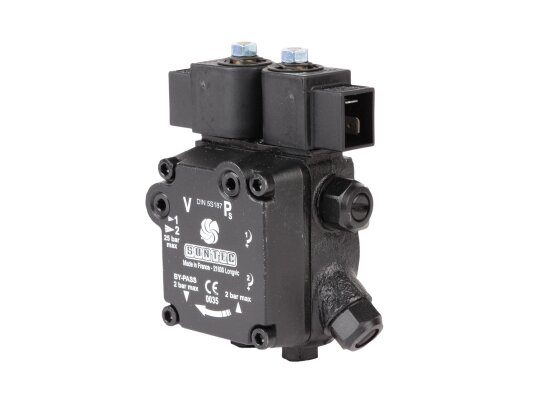

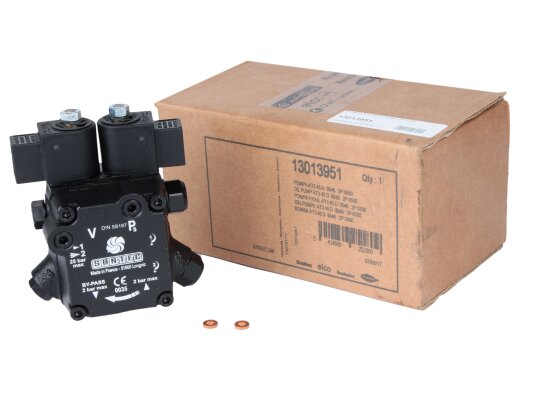

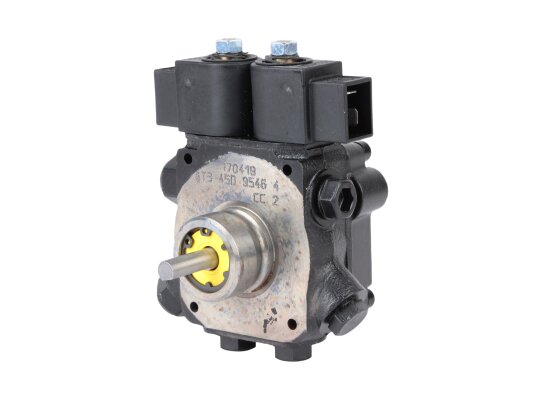

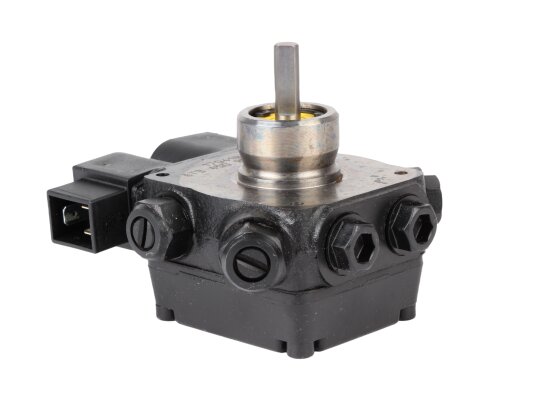

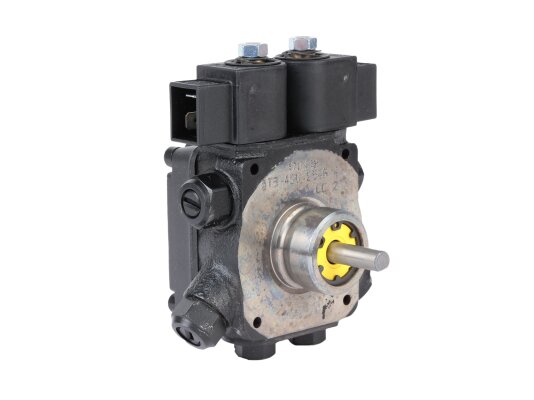

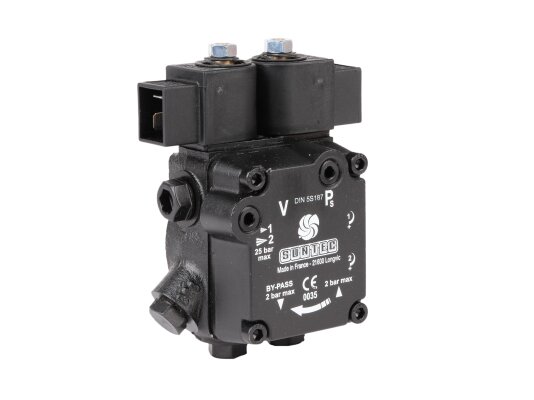

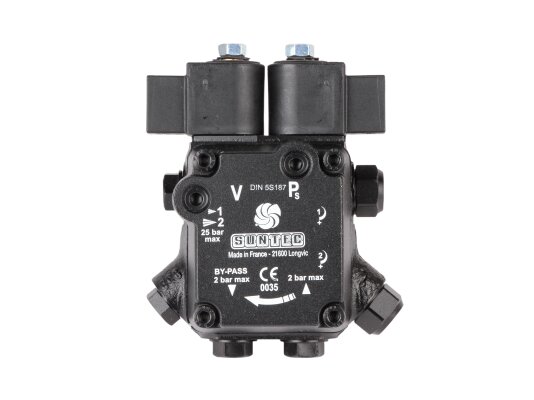

Насос для горелки Elco AT3 45 D 9546 4P 0700, арт: 13013951 перекачивает дизельное топливо при эксплуатации промышленных двухступенчатых горелок мощностью до 1000 кВт. Снабжен двумя электромагнитными и двумя регулирующими давление клапанами.
Особенности серии АТ2:
- 2 режима давления и 1 форсуночная линия,
- рабочая среда – дизтопливо,
- одно- или двухтрубное подключение,
- специальный порт манометра на крышке для измерения давления в режиме высокого давления, сброса в режиме низкого давления.
Основные отличия модели:
- вращение приводной оси против часовой стрелки,
- правосторонний выход к форсунке,
- втулочный способ соединения 32 мм,
- скорость потока 46 л/ч при напоре 11 бар, вязкости 5 сСт.
Конструкция и комплектация
Главный функциональный узел самовсасывающего дизельного насоса – пара зубчатых шестерней, находящихся в зацеплении и приводимых в действие при вращении вала. Топливо засасывается из ёмкости, очищается с помощью фильтра на 150 µм и под давлением подается на форсунку. Для регулирования давления, перехода между ступенями и закрытия/ открытия подачи топлива предусмотрены золотниковые и электромагнитные клапаны (один отсечной, второй переключающий режимы давления).отверстие возврата топлива вставлена заглушка байпаса для 2-трубного подключения. Её необходимо заменить на стальную заглушку с шайбой, если использовать насос в однотрубной системе.
Преимущества насоса Elco AT3:
- 2 режима давления,
- высокая эффективность при компактных габаритах,
- широкий диапазон настройки давления на форсунку,
- э/м клапаны для автоматизации подачи топлива и переключения режимов,
- установка в однотрубные и двухтрубные системы,
- надёжный шестеренчатый механизм,
- фильтр для очистки топлива перед поступлением на шестерни,
- уровень пыле-, влагозащиты IP 54,
- автоматическое удаление лишнего воздуха в двухтрубных установках.
Насос для горелки Elco AT3 45 D 9546 4P 0700 испытан и сертифицирован по стандартам ЕС. ,
