Описание

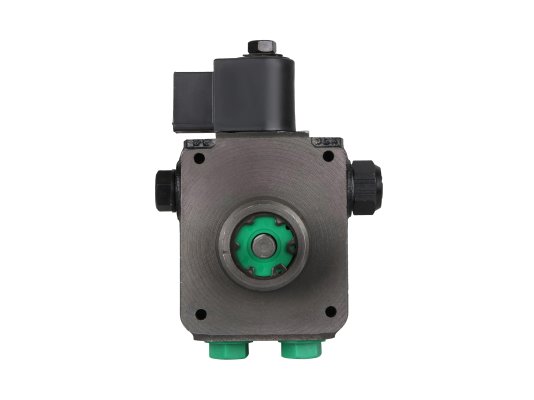

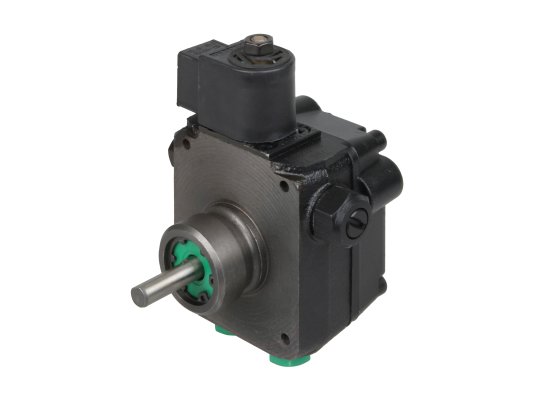

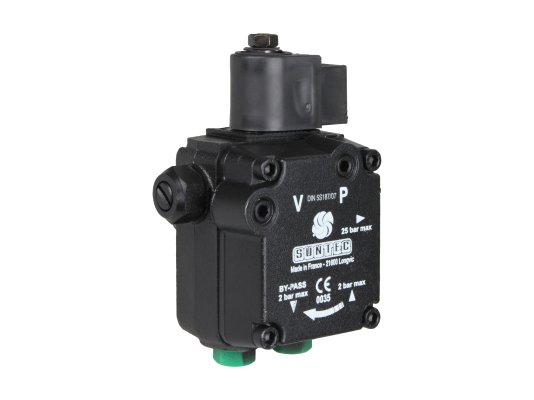

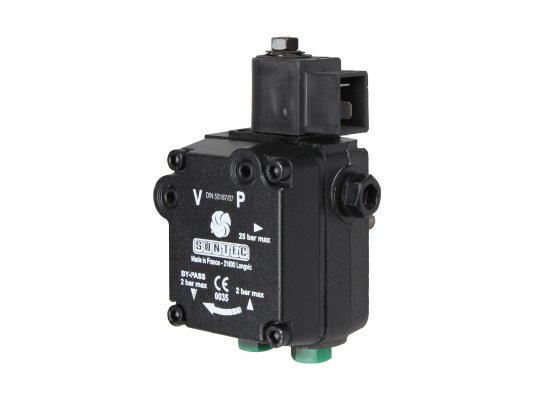

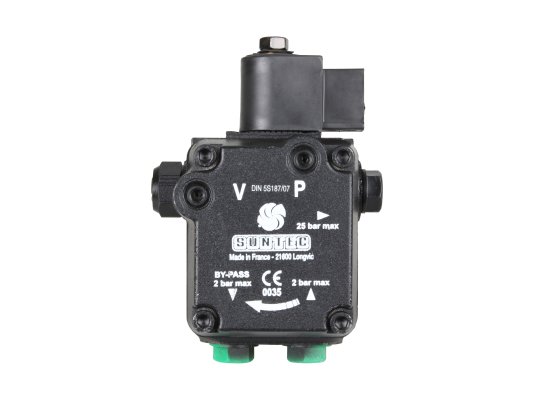

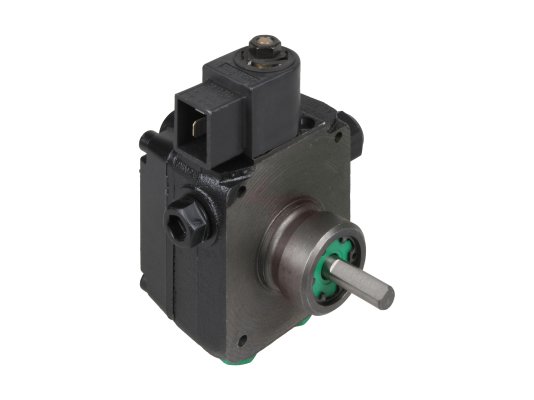

Насос для горелки Elco AL 35 C 9528 6P 0700, арт: 13013137 входит в серию с регулирующим давление клапаном и электромагнитным клапаном с запирающей функцией. Подходит для оснащения одноступенчатых жидкотопливных горелок небольшой мощности. Снабжён износостойким шестеренчатым механизмом, сетчатым фильтром, стандартным приводным валом. Совместим с горелками многих производителей.Elco AL применяется:
- в однотрубных и двухтрубных установках,
- для перекачивания жидкого топлива вязкостью 2-12 сСт,
- в горелках с одноступенчатым регулированием мощности.исполнение
Насос для горелки в заводской сборке готов к установке в 2-трубную систему. В отверстии байпаса установлена заглушка. Для однотрубной схемы подключения байпасную пробку необходимо выкрутить с помощью ключа и перекрыть отверстие стальной заглушкой с шайбой.
Особенности и преимущества:
- серия с электромагнитным блокировочным клапаном с функцией запирания потока,
- давление на форсунку 8-15 бар, заводская настройка – 9 бар,
- для работы с топливом температурой 0..+60 °C,
- производительность – 40 л/ч при параметрах 11 бар и 5 сСт,
- уровень защиты от пыли и влаги – IP54,
- очистка потока от механических примесей размером от 150 мкм, площадь сетки – 6 см^2,
- стандартная втулочная посадка 32 мм,
- совместимость с большинством жидкотопливных горелок,
- без соединительного кабеля в комплекте,
- коническая резьба 1/4 дюйма NPTF для всасывающей и обратной линии,
- порты 1/8 дюйма для замеров давления,
- возможность установки в любом положении (исключить нагрузку на ось),
- давление во всасывающей трубе/ на выходе – до 2 бар,
- автоматическое удаление избыточного воздуха при использовании в системах с двумя трубами.
Принцип действия насоса Elco AL 35
При вращении рабочего вала шестерни всасывают топливо из ёмкости и перемещают на электромагнитный клапан, а затем на линию форсунки. Клапан, регулирующий давление, применяется для слива незадействованного топлива. Не поступившее на форсунку топливо сливается через обратную линию или возвращается в трубу всасывания в зависимости от схемы подключения. ,
