Описание

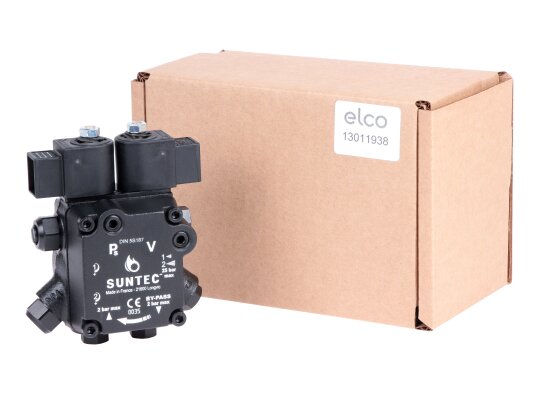

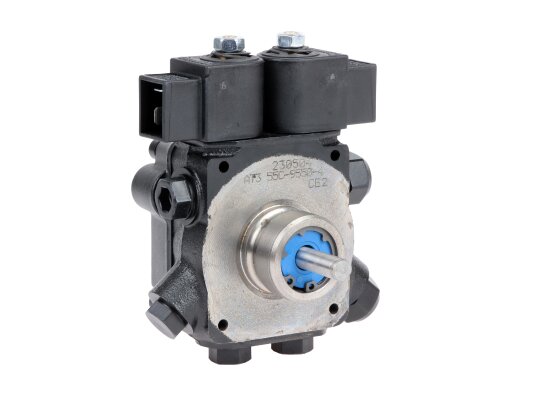

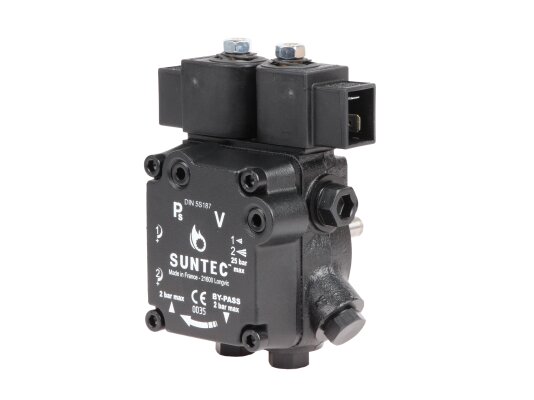

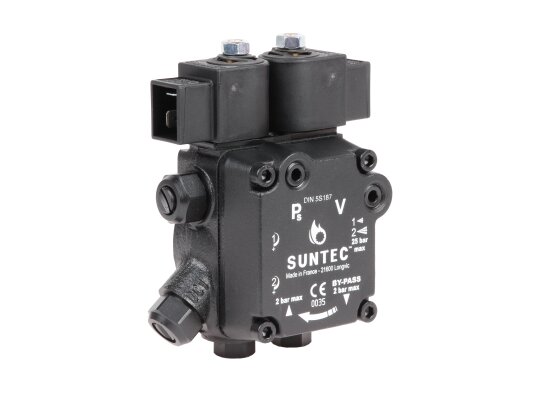

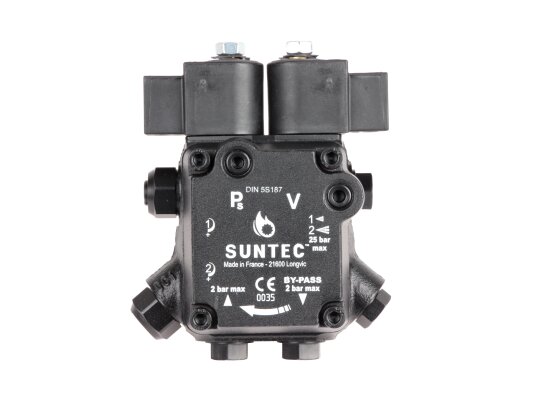

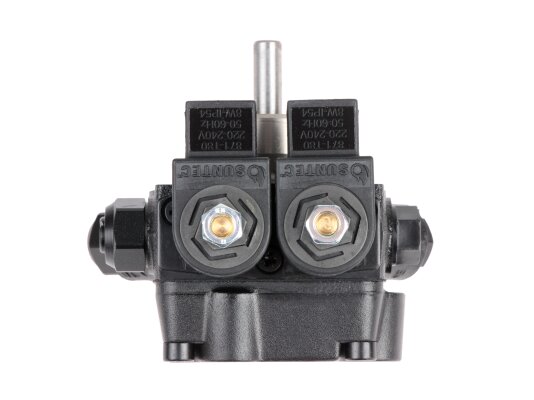

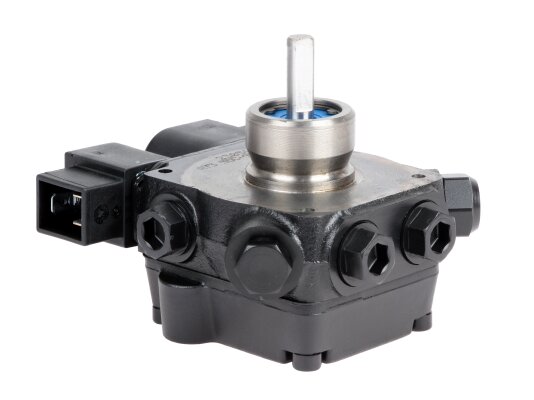

Насос для горелки Elco AT3 55 C 9550 4P 0700, арт: 13011938 встраивается в жидкотопливные 2-ступенчатые горелки мощностью до 1000 кВт. Снабжен двумя электромагнитными (в т. ч. один отсечной) и двумя регулирующими давление клапанами для подачи топлива под установленным давлением, автоматизации переключения режимов и подачи топлива на форсунку.серии АТ2:
- 2 режима давления и 1 форсуночная линия,
- рабочая среда – дизельное топливо,
- для систем с одной или двумя трубами,
- порт манометра на крышке для измерения давления в режиме высокого давления, сброса в режиме низкого давления.
Основные отличия модели:
- вращение приводной оси против часовой стрелки,
- левосторонний выход к форсунке,
- втулочный метод установки, 32 мм,
- диапазон давления: 8-25 бар,
- скорость потока 62 л/ч при напоре 11 бар, вязкости 5 сСт.
Конструкция и комплектация
В конструкции использован износостойкий шестеренчатый механизм, отвечающий за всасывание топлива из бака и подачу на форсунку. Шестерни находятся в постоянном зацеплении и приводятся в действие при вращении вала. На входе в насос топливо очищается от примесей и абразивных частиц с помощью фильтра на 150 µм, предохраняя зубчатую пару от износа.регулировки давления, перехода между ступенями и закрытия/ открытия подачи топлива предусмотрены 2 золотниковых и 2 электромагнитных клапана (один отсечной, второй переключающий режимы давления).2-трубной системе излишки воздуха выводятся через специальную полость на поршне. В отверстие слива смонтирована заглушка байпаса. При однотрубной конфигурации системы для отвода воздуха необходимо открыть порт манометра. С обратной линии должна быть снята байпасная заглушка, а отверстие перекрыто стальной заглушкой с шайбой.
Преимущества насоса Elco AT3:
- работа в 2-х режимах давления,
- подходит для однотрубного и двухтрубного подключения,
- надёжный шестеренчатый механизм,
- компактные размеры,
- настройка давления в широком диапазоне,
- наличие э/м клапанов (с запорной функцией и переключающей),
- быстрое срабатывание отсечного э/м клапана,
- фильтрация потока перед подачей на зубчатый механизм,
- класс пыле-, влагозащиты IP 54,
- автоматический выход воздуха в двухтрубной системе.
Насос для горелки Elco AT3 прошел необходимые испытания и сертификацию. Поставляется с пакетом технической документации и гарантией завода.
