Описание

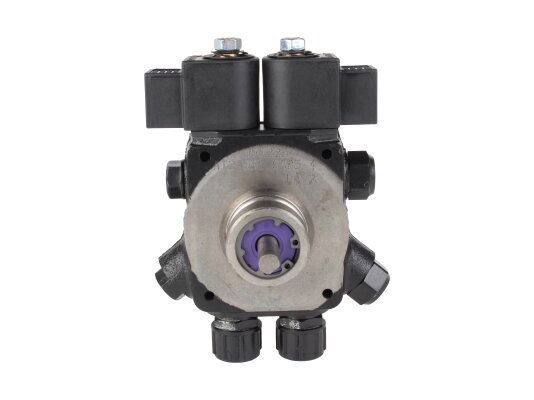

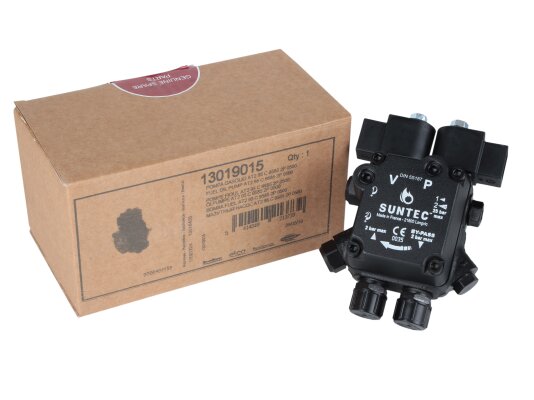

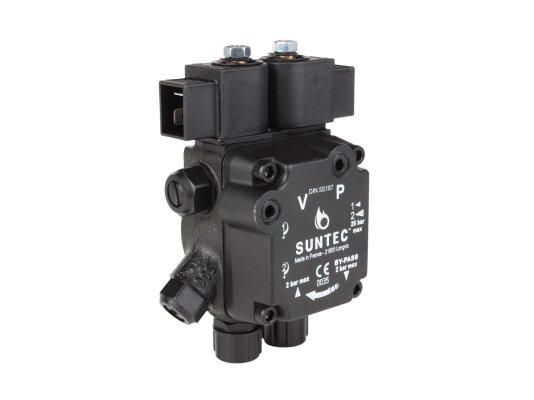

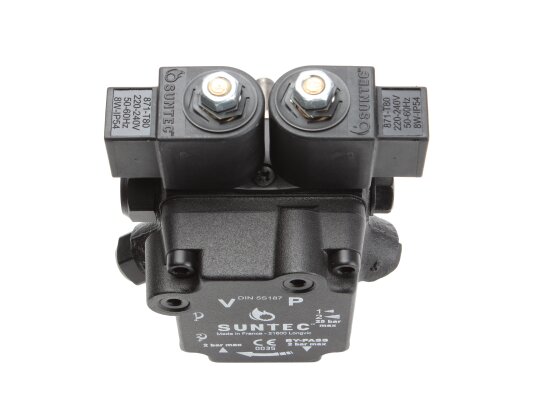

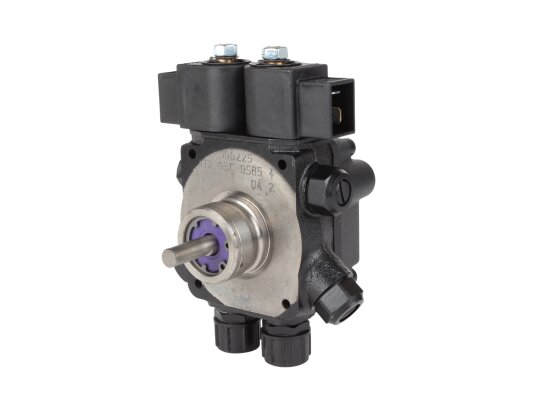

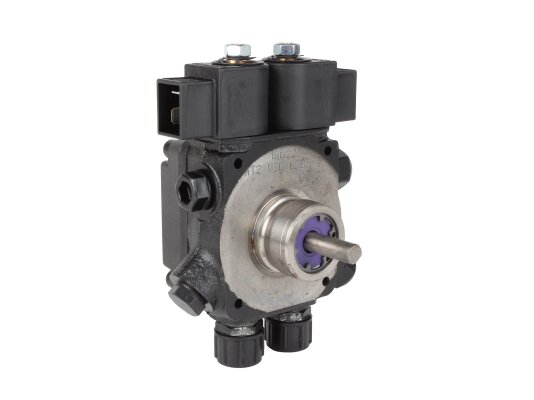

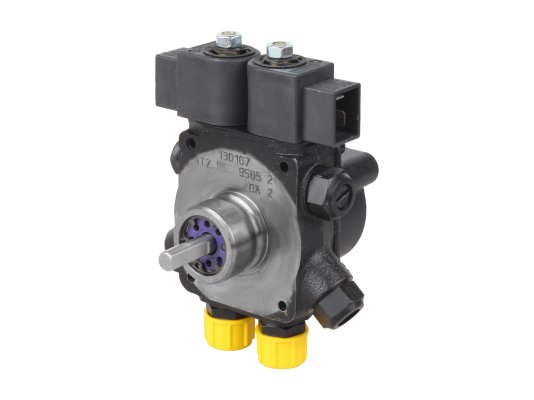

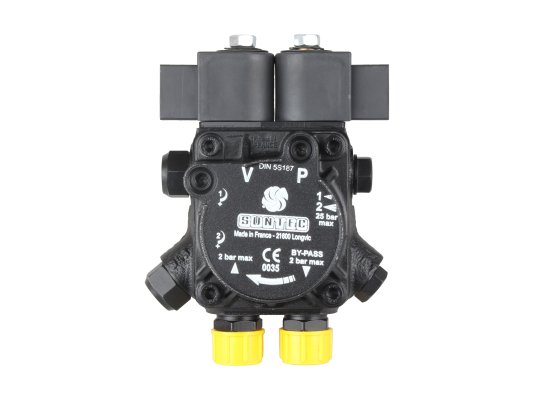

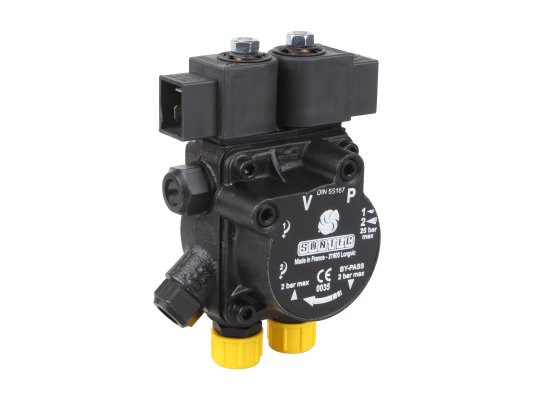

Насос для горелки Elco AT2 95 C 9585 4P 0700, арт: 13019015 обеспечивает перекачивание дизельного топлива под установленным давлением, до 25 бар. Имеет два режима давления (низкое/ высокое), переключение между которыми осуществляется автоматически с помощью электромагнитного клапана. Конструкция рассчитана на работу с топливом вязкостью 2-12 сСт.
Отличия серии АТ2:
- 2 режима давления и 1 форсуночная линия,
- для оснащения дизельных горелок,
- одно- или двухтрубное подключение.
Конструкция и особенности
Дизельный насос собран в ударопрочном корпусе. Основной рабочий узел, отвечающий за перемещение топлива из бака к форсунке – шестеренчатый механизм, состоящий из двух зацепленных между собой зубчатых шестерней. Одна прикреплена к приводному валу. На входе топлива в насос установлен фильтр с отверстиями 150 мкм.оснащен двумя регулировочными клапанами и двумя э/м клапанами, один из которых с запирающей функцией установлен в форсуночной линии, второй служит для переключения между режимом низкого и высокого давления.параметры:
- производительность – 127 л/ч (11 бар/ 5 сСт),
- рабочий диапазон 8-25 бар, базовая настройка – 9 и 22 бар,
- допустимая температура топлива в насосе: 0…+60 °C,
- универсальная втулочная посадка 32 мм,
- защита от проникновения пыли/ влаги по стандарту IP 54 по EN6052,
- резьба 1/4 дюйма NPTF для присоединения к трубе всасывания/ обратного слива,
- стандартные порты для подключения измерительного оборудования,
- стравливание избыточного воздуха автоматически при 2-трубном подключении,
- входное/ выходное давление – до 2 бар.
Насос для горелки Elco AT2 95 C 9585 4P 0700 собран на заводе для монтажа в 2-трубную систему. В отверстие байпаса смонтирована заглушка. При использовании насоса для однотрубной установки эту заглушку следует выкрутить и полностью перекрыть канал слива стальной заглушкой с шайбой.
