Описание

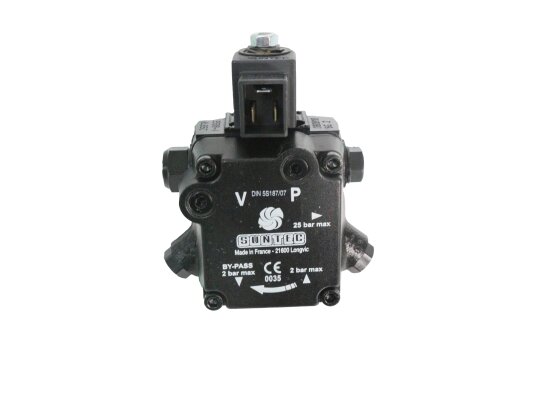

Насос для горелки Elco AL 65 C 9588 4P 0700, арт: 13013138 служит для эффективного перекачивания дизельного топлива под давлением до 15 бар при эксплуатации одноступенчатых горелок. Оснащен регулирующим давление клапаном и электромагнитным клапаном с запорной функцией. Стандартные размеры вала и втулки позволяют устанавливать насос в горелки большинства производителей.
Конструкция насоса
Самовсасывающий насос оснащен шестеренчатым механизмом, выполняющим насосную функцию. В состав устройства входит вал привода, электромагнитный и регулировочный клапаны, сетчатый фильтр, выходы для подключения к линии форсунки, всасывающей и обратной трубе, порты манометра и вакуумметра. Конструкция произведена по стандарту пыле-, влагозащиты IP54. В заводской сборке насос готов к установке в систему с обратной линией. При замене байпасной заглушки на стальную с шайбой может использоваться для однотрубного подключения.
Особенности и основные характеристики:
- серия с э/м блокировочным клапаном с прерыванием потока,
- настройка давления в диапазоне 8-15 бар, заводская установка – 9 бар,
- для работы с топливом вязкостью 2-12 сСт,
- быстродействующий электромагнитный клапан, размещенный в линии форсунки,
- температура топлива внутри насоса 0…+60 °C,
- скорость потока – 81 л/ч при настройке давления на 11 бар и вязкости топлива 5 сСт,
- фильтрация топлива с помощью сетчатой вставки, степень очистки 150 мкм,
- площадь сетки фильтра – 6 см^2,
- стандартный монтаж с помощью втулки 32 мм,
- без кабеля питания в комплекте поставки,
- монтаж в любом положении, исключающем нагрузку на ось,
- допустимое давление подачи/ слива – 2 бар,
- автоматическое отведение воздуха при двухтрубном варианте подключения.
Принцип действия насоса Elco AL 65 C 9588 4P 0700
Зубчатая пара при вращении рабочего вала всасывает горючее из бака и перемещает на электромагнитный нормально-закрытый клапан, а затем на форсуночную линию. Клапан регулировки давления используется для слива лишнего топлива, которое возвращается в ёмкость через обратную линию или на всасывание в зависимости от особенностей системы (с двумя или одной трубой).
