Описание

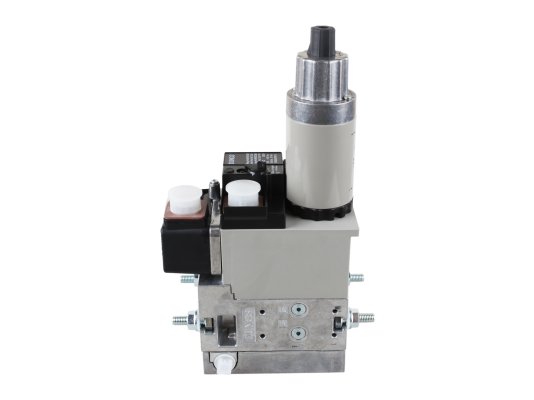

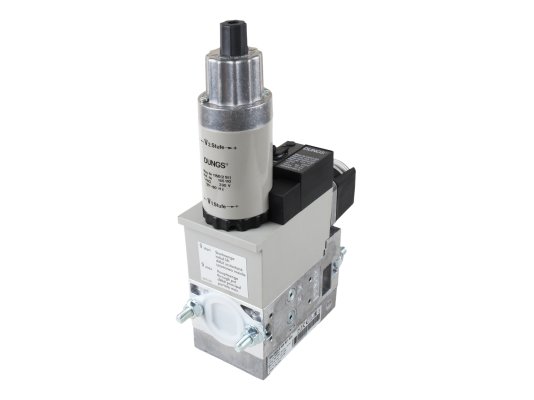

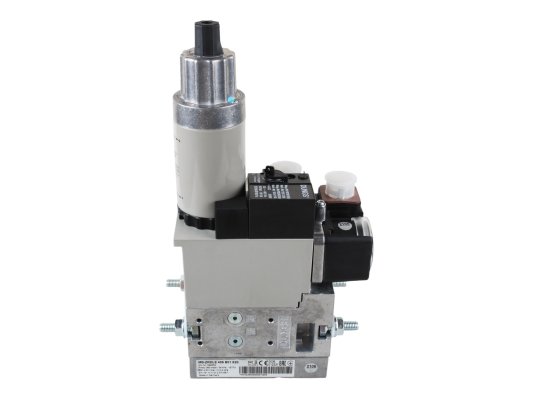

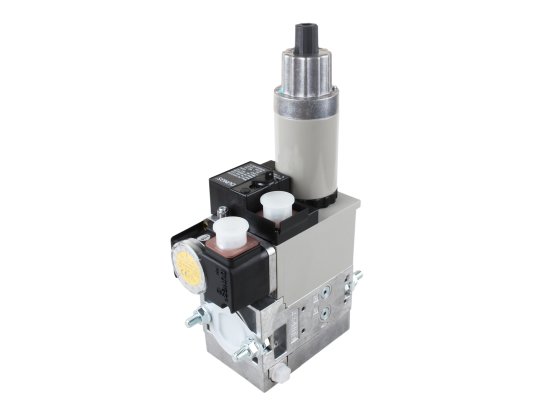

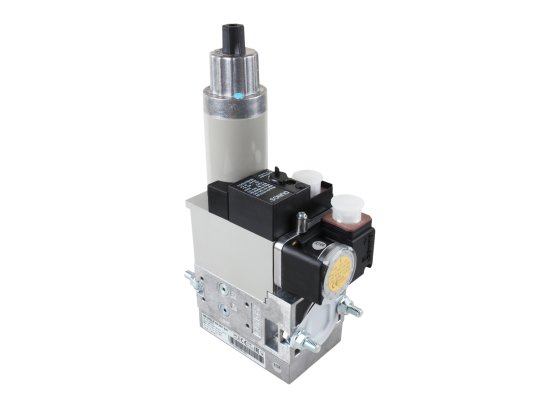

Газовый мультиблок Elco MB-ZRDLE 405 B01 S20, арт: 13015416 – универсальный газорегуляторный узел, объединяющий несколько устройств. Многофункциональный блок в компактном корпусе позволяет экономить рабочее пространство и сокращает затраты на монтаж системы. Функциями мультиблока являются: регулирование давления газа, безопасный запуск горелки, надежное перекрытие газопровода при нестандартных ситуациях и отключении котла. Благодаря медленному регулируемому открытию второго клапана пуск газа происходит плавно, исключается «взрывной» запуск горелки.
Конструкция и комплектация
Elco MB-ZRDLE объединяет устройства:
- реле GW 150 A5 контроля минимального давления в системе,
- предохранительный и регулирующий э/м клапаны класса А по EN 161,
- регулятор с предварительно настроенным давлением пружины,
- заменяемый фильтр с мелким сито.
При изготовлении корпуса и комплектующих блока использованы алюминий, сталь, латунь, силопрен, NBR-каучук, стойкие к составу углеводородов и износу. Модульная конструкция позволяет подключать дополнительные устройства, например, блок контроля герметичности клапанов (опция).
Особенности модификации MB-DLE:
- двухступенчатый режим работы с регулировкой частичного потока,
- быстрое закрытие клапанов (до 1 сек.) для сохранения герметичности системы,
- постепенное регулируемое открытие второго клапана для плавного запуска горелки.
При пусконаладочных работах устанавливается оптимальная скорость открытия клапана V2. Все работы должен выполнять квалифицированный специалист.
Основные параметры:
- э/м клапаны с совместным управлением,
- работа от сети: 230 В, -15%, +10%,
- допустимый диапазон входного давления: 15- 360 мбар,
- дроссель расхода главного потока,
- диапазон выходного давления: 4-20 мбар (замена пружины невозможна),
- время открытия клапана V1 и закрытия э/м клапанов 1 сек.,
- запаздывание гидравлического открытия (регулируется),
- штекерное электроподключение, DIN EN 175 301-803,
- уровень пылевлагозащиты встроенных компонентов класса IP 54.
Условия эксплуатации
Газовые мультиблоки Elco MB-ZRDLE допускается использовать в условиях температур -15…+70°C. Эксплуатация в установках сжиженного газа возможна только при t выше 0 °С.
