Описание

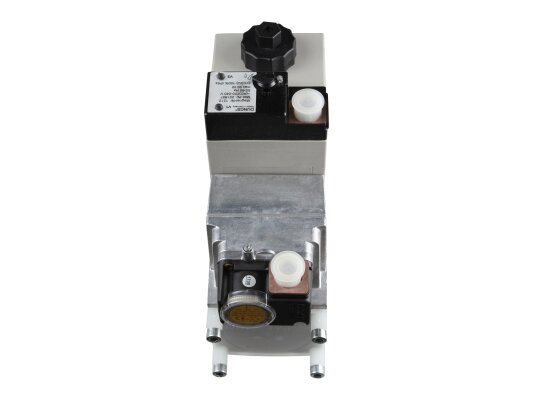

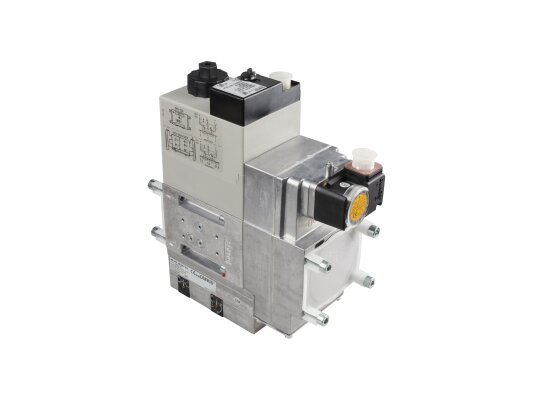

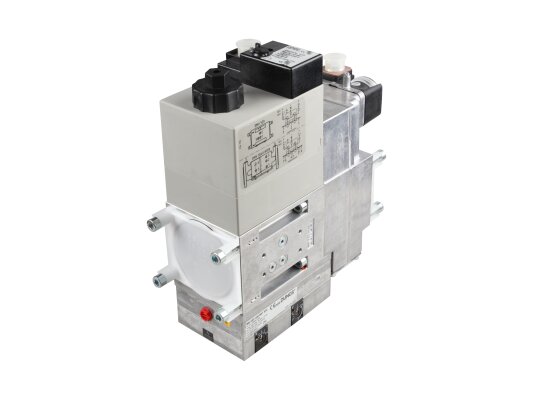

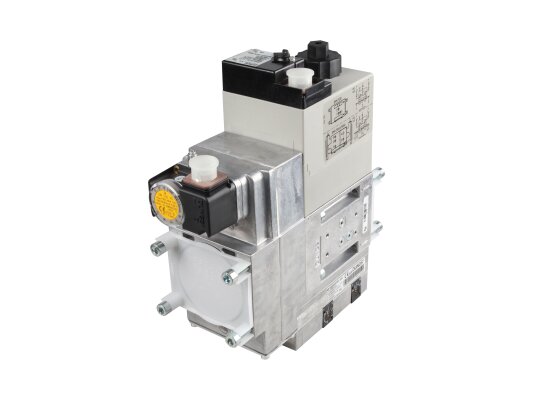

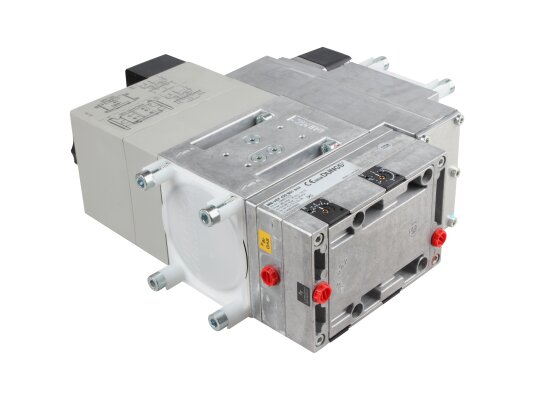

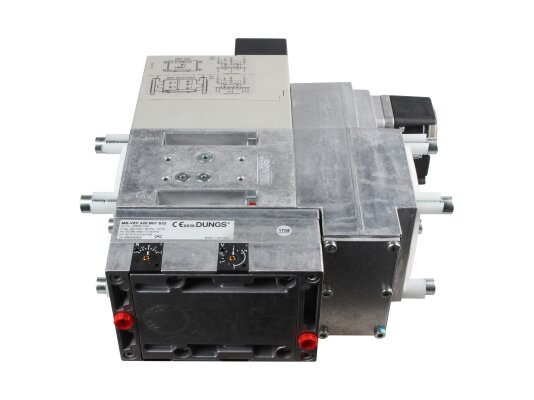

Газовый мультиблок Elco MB-VEF 420 B01 S32, арт: 65301037 разработан для оснащения промышленных и технологических газовых установок. Отвечает за точное регулирование состава газовоздушной смеси, управление подачей газа, безопасным перекрытием потока при эксплуатации промышленной модулируемой горелки. Подходит для установок с давлением до 360 мбар.

В малогабаритном корпусе Elco MB-VEF совмещены устройства:

• реле мини, контролирующее достаточность давления газа,
• 2 э/м клапана класса А по EN 161 с раздельным управлением,
• фильтр тонкой очистки, размещенный на входе потока,
• серворегулятор давления класса А по EN 88.

Отдельно приобретаются монтажные фланцы и штекеры для электроподключения. Для расширения функций можно подключить блок контроля герметичности и другие устройства.

Особенности и параметры:

• плавный бесступенчатый режим эксплуатации,
• допустимое входящее давление газа: 100-360 мбар,
• применение для газов семейства I-III и другой неагрессивной среды,
• параметры электропитания: 230 В, -15%, +10%,
• давление на горелку: 0,5-100 мбар,
• стабилизатор давления на клапане V1,
• диапазон регулировки пропорции газ/воздух 0,75:1– 3:1,
• быстродействие клапанов, закрытие и открытие в течение 1 сек.,
• возможность настройки нулевой точки,
• электрозащита корпуса класса IP 54,
• внешний импульсный трубопровод,
• быстрое и надежное присоединение на резьбу,
• штекерное электроподключение по EN 175301-803,
• штуцеры для замеров давления G1/8 по DIN ISO 22.

Конструкция мультиблокасерии MB-VEF скомпонован в небольшом корпусе, что упрощает монтаж. Корпус и детали изготовлены из алюминия, стали, латуни, мембраны и уплотнения выполнены на основе НБК, силиконового каучука.Мультиблок не может использоваться для работы с жидкими углеводородами, т. к. они разрушают прокладочный материал. Рабочие температуры: -15…+70°C (t 0 °C для сжиженного газа).
