Описание

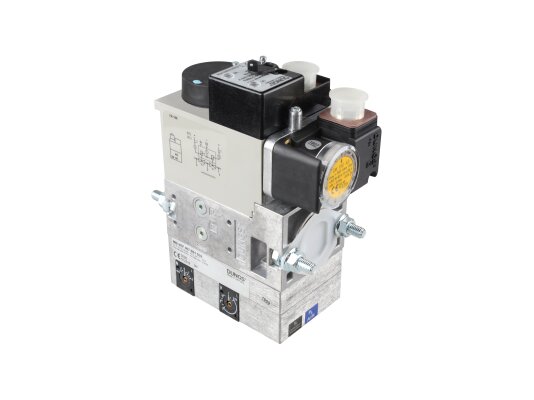

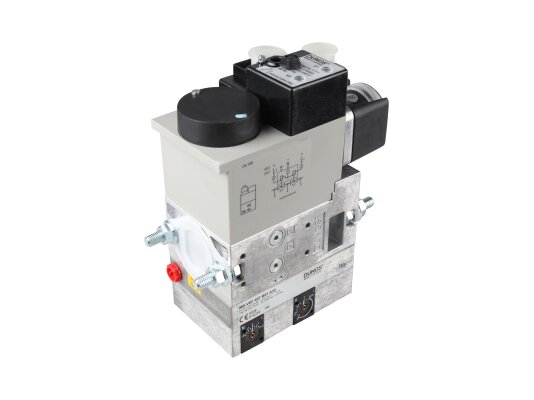

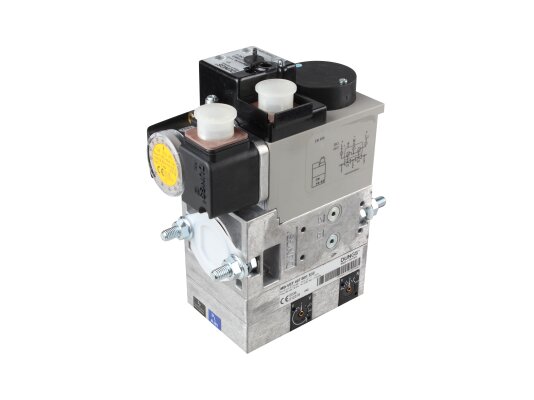

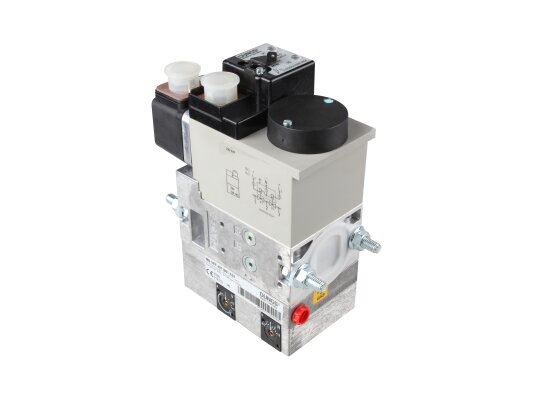

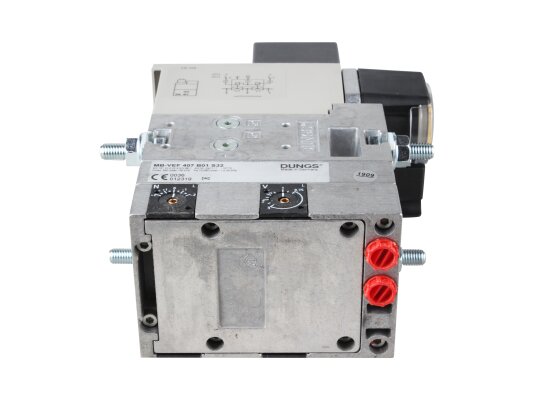

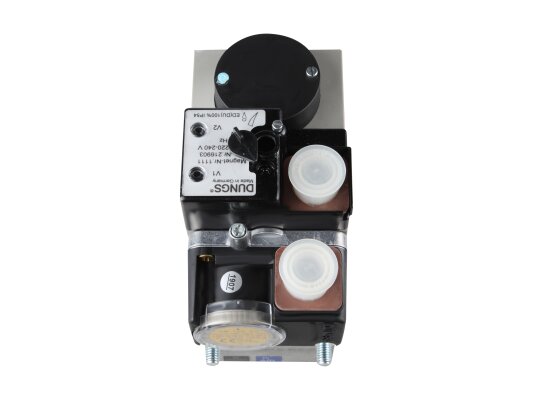

Газовый мультиблок Elco MB-VEF 407 B01 S32, арт: 65300932 представляет собой универсальное устройство автоматического регулирования и управления подачей газа в компактном корпусе. Предусмотрена точная настройка соотношения давлений газ/ воздух. Мультиблок рассчитан на давление 360 мбар. Совместим с горелками многих производителей.
Комплектация мультиблока:
- два предохранительно-запорных электромагнитных клапана класса А по EN 161,
- реле минимального давления,
- регулятор состава газовоздушной смеси класса А по EN88,
- мелкое сито для очистки газа (заменяется только путем демонтажа арматуры).
В комплект поставки не входят резьбовые фланцы и штекеры. Их можно заказать отдельно.
Особенности и характеристики:
- электромагнитные клапаны с раздельным управлением,
- быстрое закрытие и открытие (сек.) клапанов,
- применение в промышленных системах сжигания газа с давлением не более 360 мбар,
- точные выходные параметры давления, высокочувствительная настройка,
- регулирование соотношения от 0,75: 1 до 3: 1, установка нуля,
- соединение для подачи давления в топку,
- работа с газами I-III семейства и другими нейтральными газами,
- присоединение с помощью резьбы,
- точки для подключения приборов измерения давления G1/8,
- защита электрических контактов от пыли и обрызгивания (стандарт IP 54),
- допустимые температуры эксплуатации: -15…+70 °C,
- высокая пропускная способность,
- установка в систему вертикально с магнитом, размещенным сверху,
- электрическое подключение – штекерный разъем.
Конструкция и условия эксплуатации
Мультиблок имеет компактную блочную конструкцию, что существенно сокращает габариты газовой линии. Литой под давлением корпус изготовлен из алюминия, электропривод – из стали, латуни, алюминия. Материал мембраны и уплотнений – бутадиен-нитрильный каучук, силопрен, что позволяет устанавливать оборудование в местах с внешними температурами -15…+60 °C. При работе со сжиженным газом допускаются только плюсовые температуры окружающей среды.
Реле минимального давления установлено перед клапаном V1, контролирует достаточность давления газа. На корпусе предусмотрены многочисленные точки отбора давления.
Применение
Газовые мультиблоки MB-VEF используются в промышленных горелках с воздуходувкой, предварительным смешением газа и воздуха с модуляционным и 2-ступенчатым плавным регулированием мощности.
