Описание

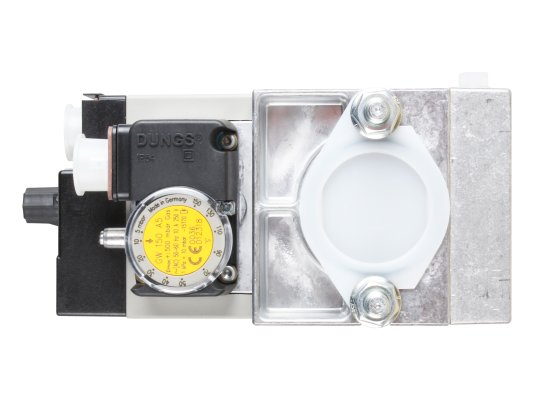

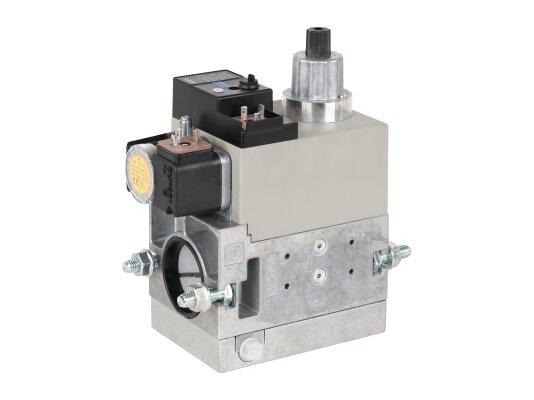

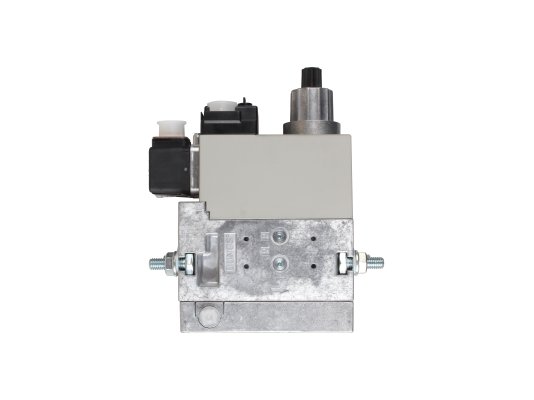

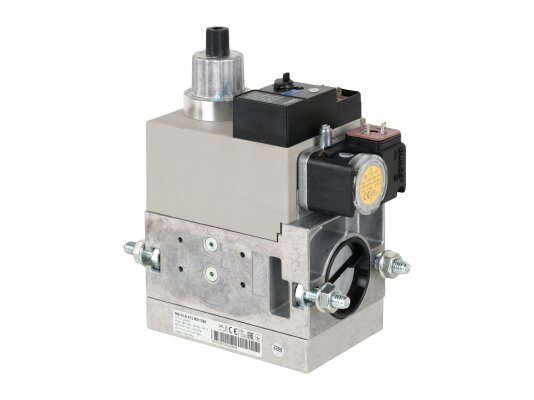

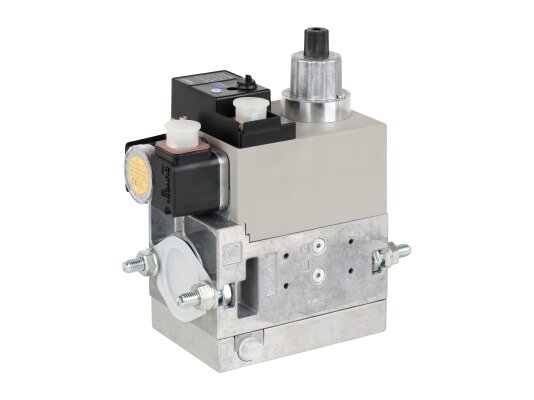

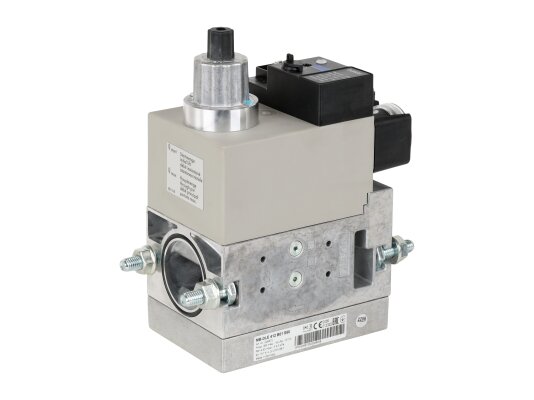

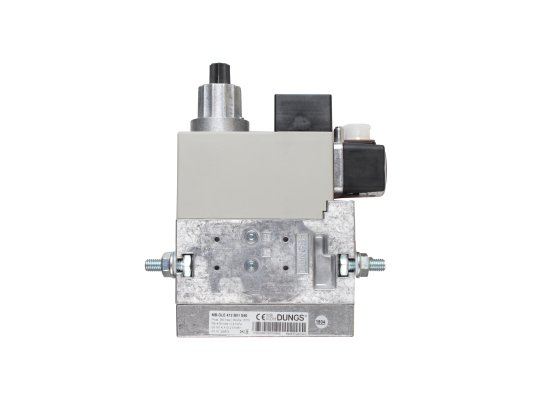

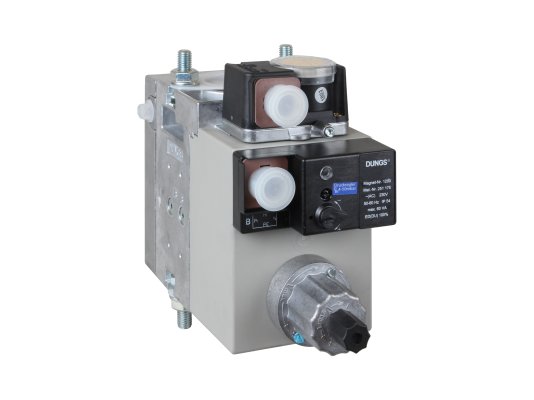

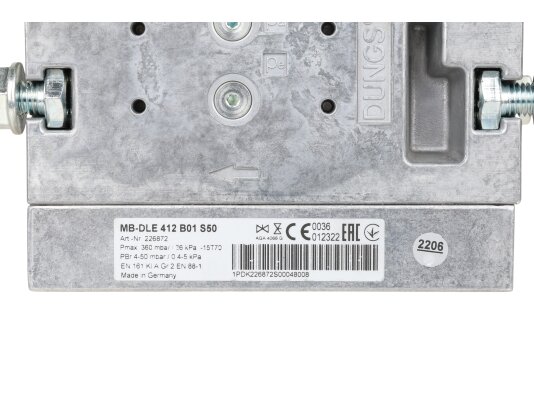

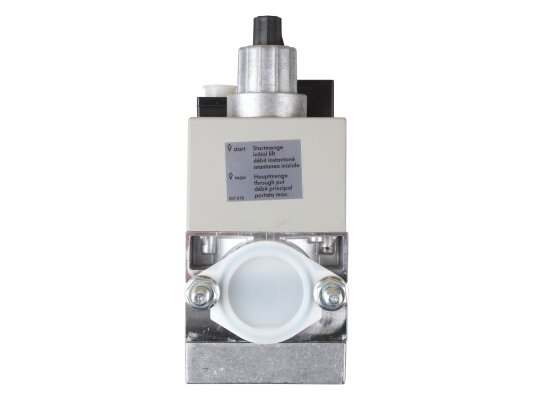

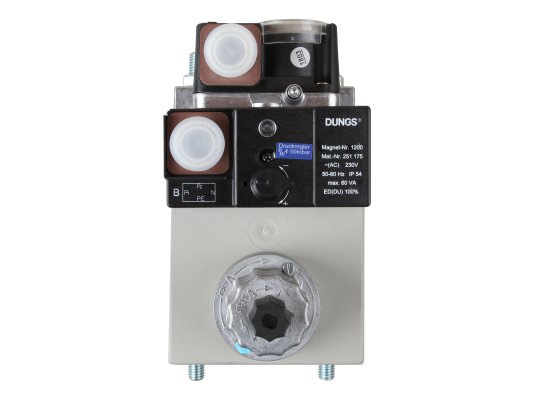

Газовый мультиблок Elco MB-DLE 412 B01 S50, арт: 65327095, заменяет несколько отдельных устройств, позволяя экономить рабочее пространство и время на установку в систему. Универсальный узел обеспечивает стабильные выходные параметры давления, безопасную эксплуатацию газового котла. Быстро и герметично перекрывает поток при возникновении нестандартных ситуаций. Подходит для газового оборудования с давлением в магистрали до 360 мбар.
Компактный блок MB-DLE объединяет:

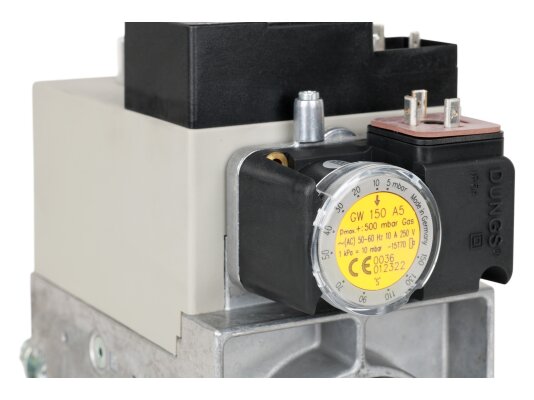

- реле минимального давления GW 150 A5,
- предохранительный и регулирующий э/м клапаны класса А по EN 161,
- регулятор выходного давления,
- сетчатый фильтр с мелкими отверстиями.
Дополнительно газорегуляторный узел MB-DLE можно оснастить блоком контроля герметичности клапанов для повышения безопасности при запуске горелки. В базовую комплектацию не входят монтажные фланцы и штекер для электроподключения.
Особенности серии MB-DLE:
- дроссель расхода главного потока,
- медленное регулируемое открытие главного клапана,
- плавный розжиг горелки,
- применение в системах с давлением газа 15- 360 мбар.
Конструкция мультиблока
Газовый мультиблок имеет модульную конструкцию, к которой можно подключать дополнительные устройства. Корпус отлит под давлением из алюминия, рассчитан на контакт с углеводородами, устойчив к коррозии. Комплектующие и уплотнения изготовлены из алюминия, стали, латуни, силопрена, NBR-каучука.
Основные параметры:
- рабочее напряжение: 230 В, -15%, +10%,
- быстрое открытие клапана V1, быстрое закрытие клапанов (1 сек.),
- постепенное регулируемое открытие клапана V2 для плавного воспламенения газа,
- совместное управление электромагнитными клапанами,
- электрозащита встроенных компонентов класса IP 54,
- возможность подключения концевого контакта на клапан V2,

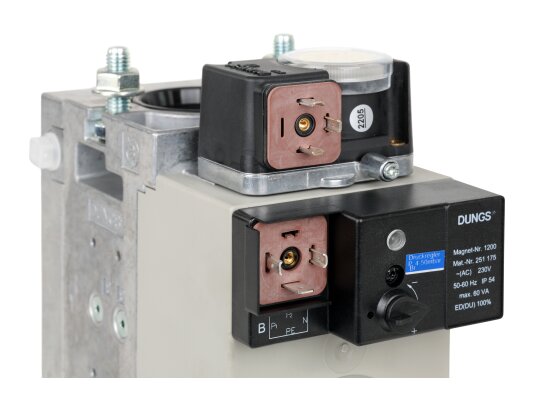

- штекерное подключение, DIN EN 175 301-803,
- эксплуатация при температурах -15…+70°C (0..+70°C для сжиженного газа),
- штуцер G1/8 для контроля давления газа,
- параметры присоединения: резьба Rp 3/4, Rp 1, Rp 1 1/4.
На сайте можно купить газовый мультиблок Elco MB-DLE и необходимые комплектующие для сборки и безопасной эксплуатации газовой установки.
