Описание

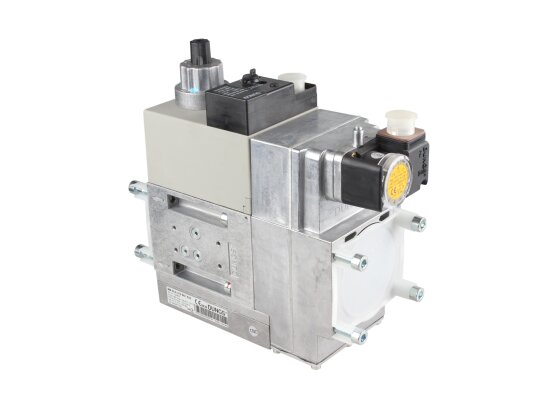

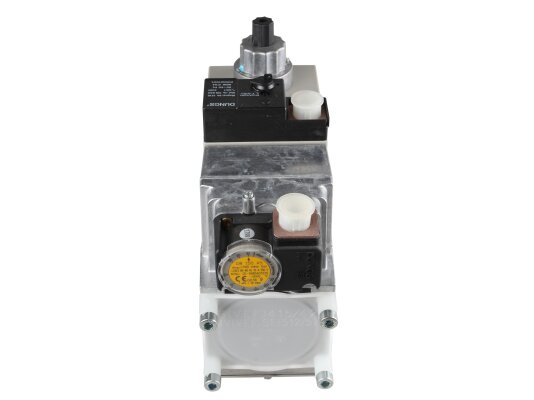

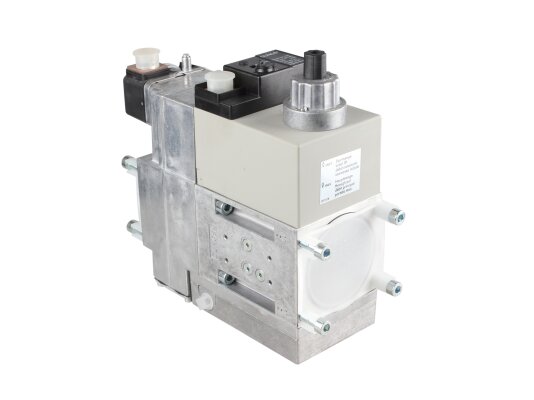

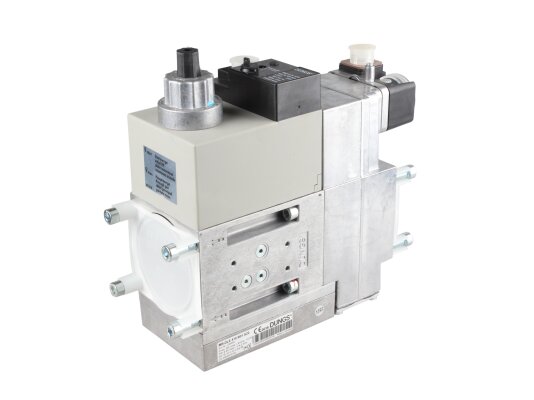

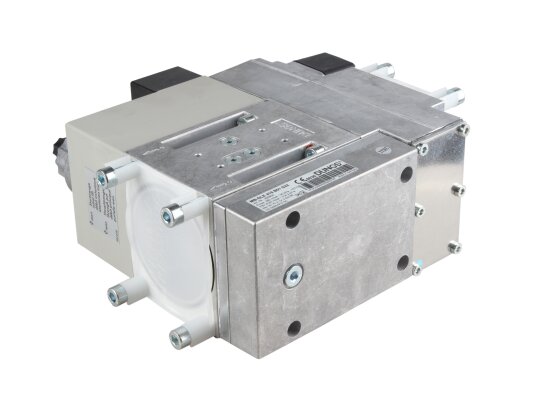

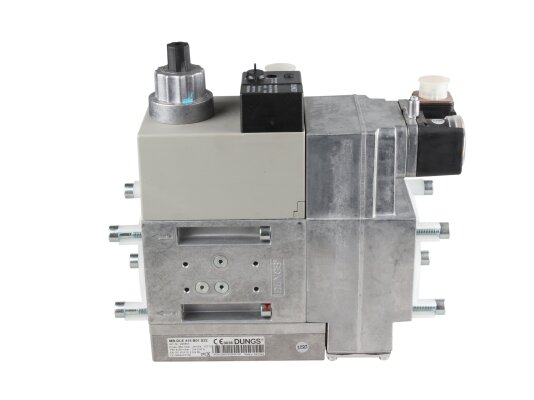

Газовый мультиблок Elco MB-DLE 415 B01 S22, арт: 65326111 входит в состав систем автоматического регулирования подачи газа и безопасной эксплуатации газового оборудования. Благодаря модульной конструкции объединяет несколько устройств и позволяет подключать дополнительные (например, блок контроля герметичности клапанов). Подходит для установок с давлением газа до 360 мбар.состав мультиблока MB-DLE входит:
- реле контроля минимального давления GW 150 A5,
- два электромагнитных клапана класса А по EN 161,
- регулятор выходного давления,
- фильтр с мелкой сеткой для очистки потока.
По запросу мультиблок MB-DLE оснащается устройством контроля герметичности клапанов для проверки на наличие утечек перед запуском горелки. Отдельно также можно приобрести фланцы и штекер для электроподключения.блоков MB-DLE
Газовые мультиблоки MB-DLE отличаются медленным открытием второго клапана, что способствует плавному пуску газа. Оба клапана закрываются быстро, обеспечивая герметичность и безопасность эксплуатации котла.параметры:
- рабочее напряжение: 230 В, -15%, +10%,
- применение в системах с давлением газа 15- 360 мбар,
- раздельное управление электромагнитными клапанами,
- защита от попадания внутрь корпуса пыли и брызг по стандарту IP 54,
- возможность установки концевого переключателя на клапан V2,
- штекерное электроподключение, DIN EN 175 301-803,
- штуцер G1/8 для контроля давления газа.
Конструкция и эксплуатация мультиблокамультиблок Elco MB-DLE собран в компактном корпусе из литого алюминия. Комплектующие и уплотнения изготовлены из алюминия, стали, латуни, силопрена, NBR-каучука. Модульная конструкция встраивается в систему с помощью резьбовых соединений. Монтаж осуществляется в любом положении, кроме вниз магнитом. Допускается эксплуатация при температурах -15…+70°C (0..+70°C в установках сжиженного газа). Регулярно необходимо проверять степень засорения фильтра для его замены.
