Описание

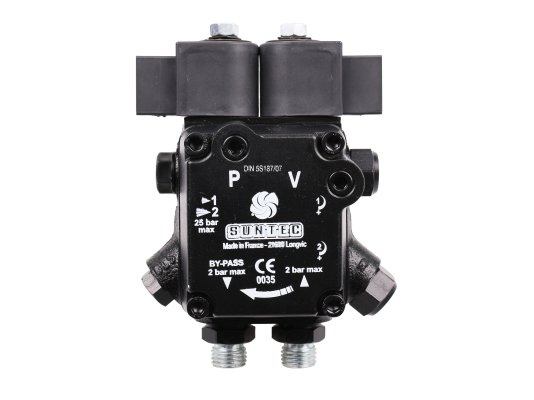

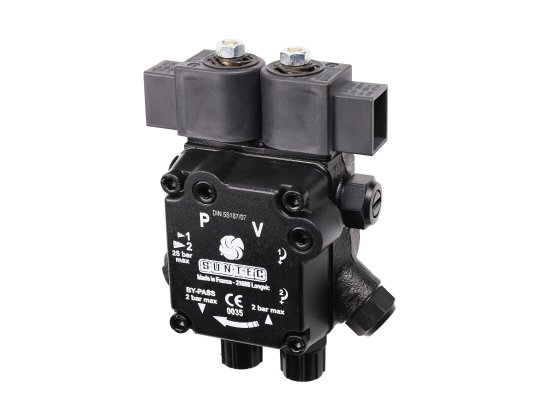

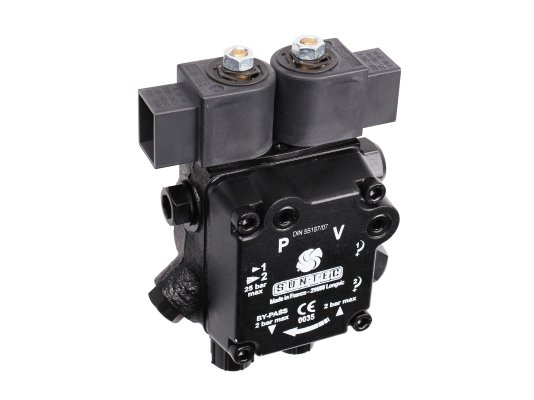

Насос для горелки Elco AT2 55 B 9406 6P 0700, арт: 13021140 разработан для оснащения двухступенчатых дизельных горелок с одной форсункой. Топливо нагнетается под давлением до 25 бар. Скорость нагнетаемого потока варьируется исходя от настроек давления и вязкости дизтоплива, составляет 62 л/ч (11 бар/ 5 сСт).серии АТ2:
- 2 режима давления и 1 форсуночная линия,
- для перекачивания дизельного топлива,
- для однотрубного или двухтрубного подключения.
Конструкция и особенности
Дизельный насос снабжен компактным корпусом, внутри которого находится шестеренчатый механизм. Для защиты зубчатой пары от износа и заклинивания на входе потока установлен фильтр-сетка, сдерживающий посторонние примеси от 150 мкм.
Для 2-режимной работы (низкое/ высокое давление) насос оснащен двумя регулировочными клапанами и двумя э/м клапанами, Один электромагнитный клапан имеет функцию запирания, находится в линии форсунки, второй служит для переключения между режимами давления.
Насос монтируется в горелку с помощью фланца 54 мм. Для присоединения трубопровода всасывания и обратного слива предусмотрены резьбовые отверстия 1/4 дюйма NPTF. Стандартные порты манометра и вакуумметра позволяют подключить приборы для снятия показаний давления и давления разряжения.
В базовом исполнении в отверстие обратной линии смонтирована заглушка байпаса для 2-трубного подключения насоса. Для 1-трубной системы эту заглушку необходимо заменить на стальную с шайбой, герметично перекрыв отверстие слива топлива.
Основные достоинства:
- работа в 2-х режимах давления,
- э/м клапаны для автоматизации подачи топлива и переключения режимов,
- для однотрубных и двухтрубных систем,
- широкий диапазон регулировки давления,
- шестеренчатый механизм высокой надежности,
- очистка топлива перед поступлением на шестерни,
- класс пылевлагозащиты IP 54,
- автоматическое удаление избытка воздуха в двухтрубных установках.
Насос для горелки Elco AT2 55 B 9406 6P 0700 регулярно требует обслуживания сетчатого фильтра для сохранения производительности и исключения перегрузки.
