Описание

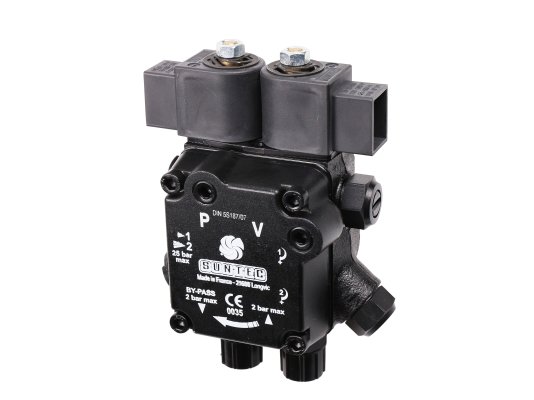

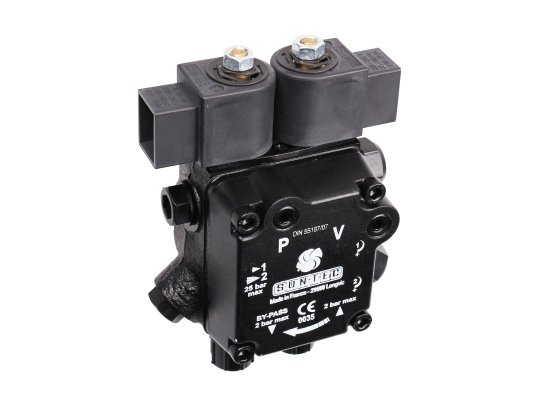

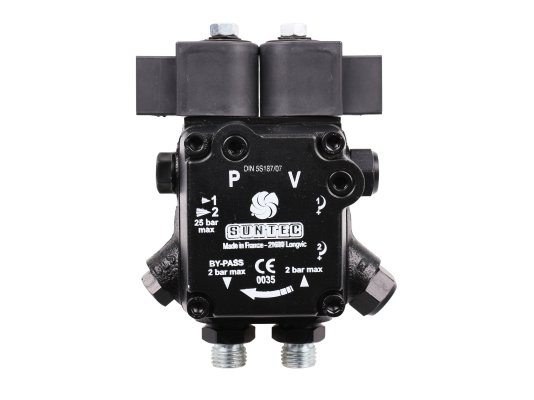

Насос для горелки Elco AT2 45 D 9555 4P 0700, арт: 13017466 встраивается в двухступенчатые дизельные горелки. Оснащен двумя электромагнитными и двумя регулирующими давление клапанами. Производительность варьируется в зависимости от настроек давления и вязкости топлива, составляет 46 л/ч (11 бар/ 5 сСт). Допустимый диапазон регулировки давления: 8-25 бар, заводская настройка – 9 и 22 бар.
Отличие насосов серии АТ2:
- 2 режима давления и 1 форсуночная линия,
- одно- или двухтрубное подключение,
- рабочая среда – дизельное топливо.
Конструкция и особенности
Самовсасывающий насос собран в компактном корпусе, защищающем рабочий узел от ударов, температурных воздействий и попадания грязи. Шестеренчатый механизм отвечает за всасывание топлива из бака и подачу на форсунку. На входе топлива установлен сетчатый фильтр для очистки потока от ржавчины, песка и других абразивных частиц размером от 150 мкм.
Для работы в двух режимах давления (низкое/ высокое) насос оснащен двумя регулировочными клапанами и двумя э/м клапанами, Один электромагнитный клапан с запорной функцией установлен в линии форсунки, второй обеспечивает переключение между режимами низкого и высокого давления.
Для присоединения насоса в топливную систему предусмотрены резьбовые отверстия. Крепление осуществляется с помощью стандартной втулки 32 мм. Давление подачи регулируется с помощью винта. Для контроля давления и давления разряжения в корпусе предусмотрены порты манометра и вакуумметра.
Конструкция подходит для подключения в системы с одной или двумя трубами. В стандартной сборке в отверстие обратной линии установлена заглушка байпаса. Ее требуется заменить на глухую стальную пробку с шайбой при использовании насоса в однотрубной системе.достоинства:
- 2 режима давления (низкое / высокое),
- быстрое срабатывание электромагнитных клапанов,
- износостойкий шестеренчатый механизм,
- плавная настройка давления винтовым регулятором,
- для однотрубных и двухтрубных систем,
- сетчатый фильтр для защиты шестерней от порчи и износа,
- надежная защита от пыли и влаги, класс IP 54,
- автоматический сброс воздуха в двухтрубных установках.
Насос для горелки Elco AT2 45 D 9555 4P 0700 благодаря стандартным размерам втулки и соединений подходит для установки в горелки многих брендов.
