Описание

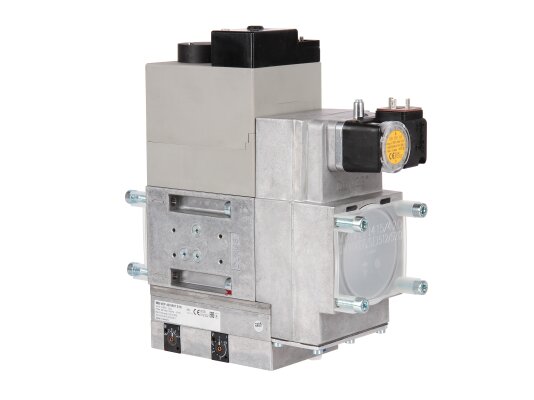

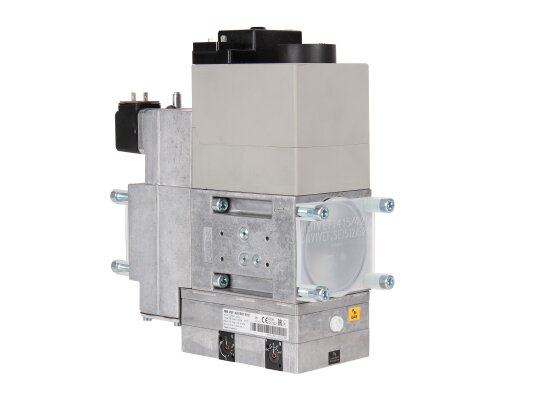

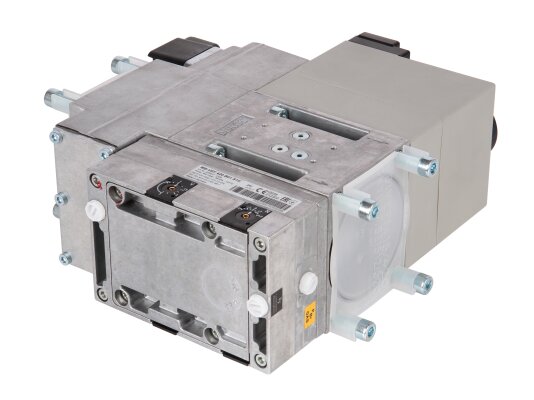

Газовый мультиблок Elco MB-VEF 420 B01 S10, арт: 13011725 отвечает за регулирование потока газа на горение, безопасную и эффективную работу топочной установки. Герметично отключает подачу топлива на горелку при сбоях и неполадках в системе. Регулятор поддерживает оптимальный состав газовоздушной смеси для экономичного потребления газа и максимального КПД котла. Многофункциональный блок собран в компактном корпусе и используется для оснащения горелок промышленных систем отопления с давлением в магистрали до 360 мбар.
Elco MB-VEF объединяет:

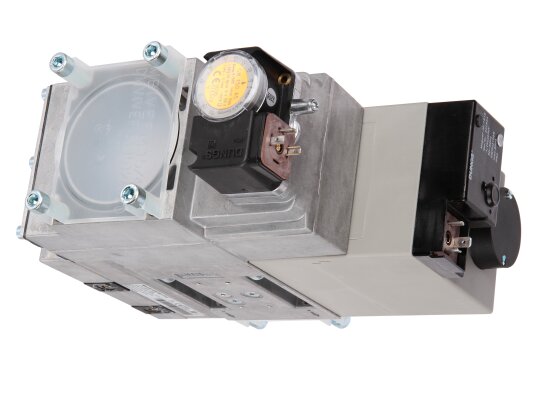

- реле минимального давления для нормального функционирования горелки,
- два совместно управляемых клапана класса А по стандарту EN 161,
- регулятор состава газовоздушной смеси,
- предварительный фильтр для удаления грязи на входе потока.
Модульная конструкция может оснащаться дополнительными устройствами для расширения функций.
Основные характеристики и особенности:
- бесступенчатое плавное регулирование,
- входящее давление газа 5-100 мбар,
- регулировка выходного давления в диапазоне 0,5-100 мбар,
- быстрое срабатывание э/м клапанов, время закрытия / открытия сек.,
- регулятор на клапане V1 для стабилизации входного давления,
- параметры питания: 230 В, допустимое отклонение -15%, +10%,

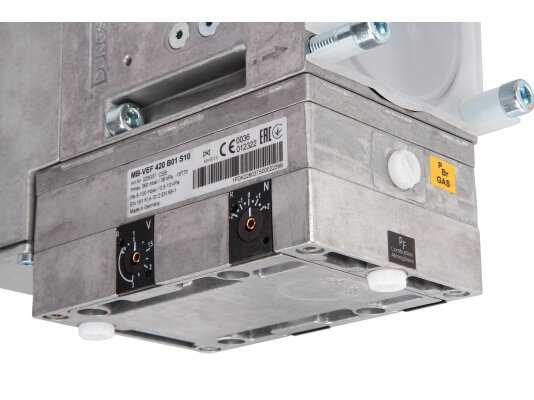

- компенсация давления в камере сгорания и возможность настройки нулевой точки,

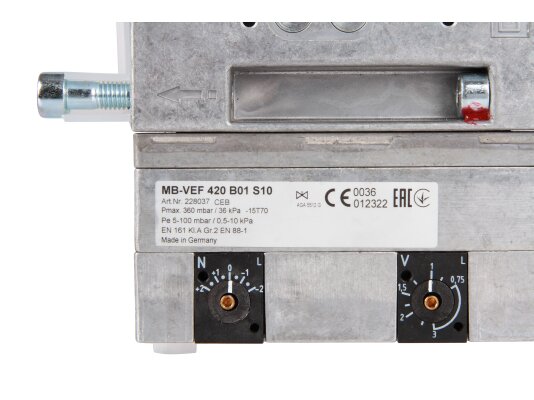

- регулятор для задания пропорции газ/воздух в пределах от 0,75:1 до 3:1,
- возможность установки блока контроля герметичности и другого оборудования,
- защита от пыли/ влаги по стандарту IP 54,
- резьбовой способ соединения с газовой магистралью,
- места для проверки давления газа, параметры подключения G1/8 по DIN ISO228,
- литой алюминиевый корпус и детали из стали, латуни, алюминия,
- мембраны и уплотнения на основе НБК, силиконового каучука,
- штекерный тип подключения DIN EN 175301-803 для э/м клапанов и реле,
- монтаж в вертикальном положении с вертикально размещенной катушкой.
Условия эксплуатации
Газовый мультиблок MB-VEF используется в условиях внешних температур -15…+70°C. Нижний диапазон температур при эксплуатации в установках, потребляющих сжиженный газ, ограничен 0 °C. Жидкие углеводороды разрушают материал прокладок.
Достоинства:
- компактное многофункциональное устройство,
- плавное бесступенчатое регулирование,
- задание рабочих параметров в широком диапазоне,
- оптимальный состав газовоздушной смеси,
- быстрое срабатывание э/м клапанов,
- соединение на резьбовые фланцы,
- уровень электрозащиты класса IP54.
Применение
Газовые мультиблоки Elco MB-VEF применяются в горелках с модулируемым режимом работы. Подходят для газа семейства 1-3 и других нейтральных газов. Совместимы с горелками большинства известных брендов, включая Elco, Wieshaupt, Oilon, Ecoflam, Riello, Baltur и пр.
