Описание

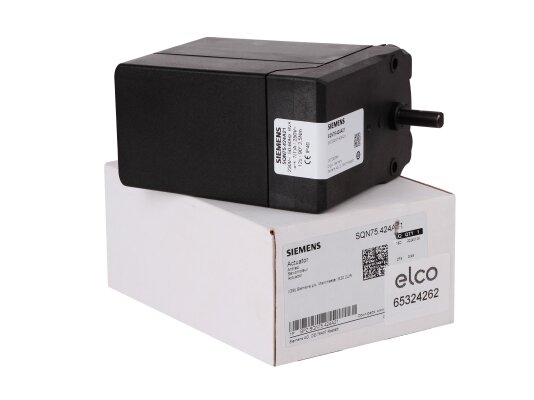

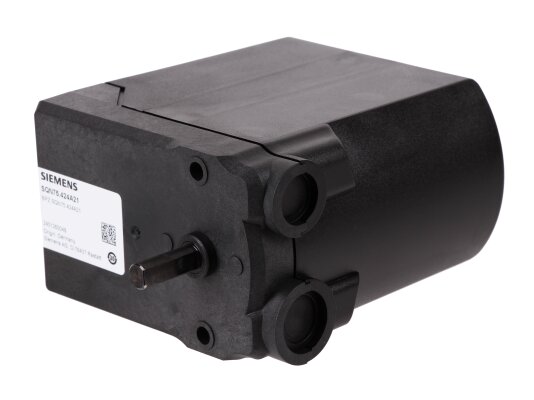

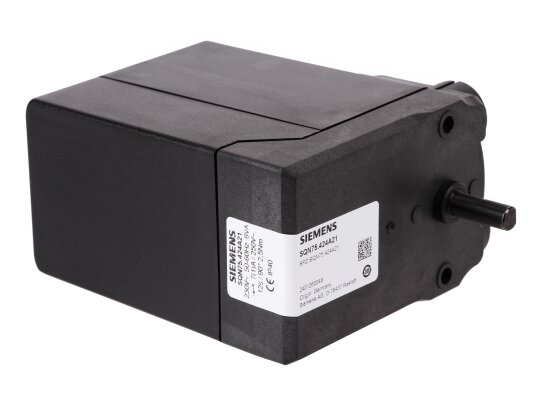

Сервопривод Elco SQN75.424A21, арт: 65324262 работает совместно с менеджером горения, 3-позиционным регулятором, контроллером RWF40. При поступлении соответствующего сигнала открывает, перемещает или закрывает воздушную заслонку, обеспечивая регулирование объема воздуха в топку. Привод собран в компактном корпусе из пластика, прост в настройке, не требует обслуживания.

Особенности и основные параметры:

• работа от синхронного реверсивного двигателя, защищенного от блокировки,
• 2 реле, 4 переключателя, в т.ч. 2 концевых,

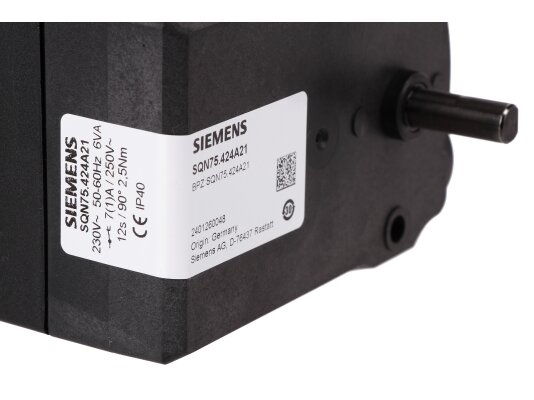

• рабочее напряжение – 230 В, -15%, +10%,
• диапазон настройки: 0..130°, максимальный угол – 160°,
• время открытия заслонки на 90° – 12 сек.,
• открепляемая зубчатая передача с автоматическим обратным зацеплением,

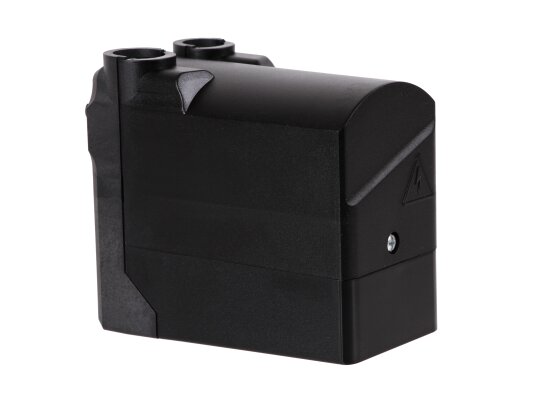

• корпус длиной 115 мм из ударопрочного, жаростойкого пластика,
• без места для установки потенциометра,
• не требующий обслуживания рабочий узел,
• пыле-, влагозащита корпуса класса IP40,

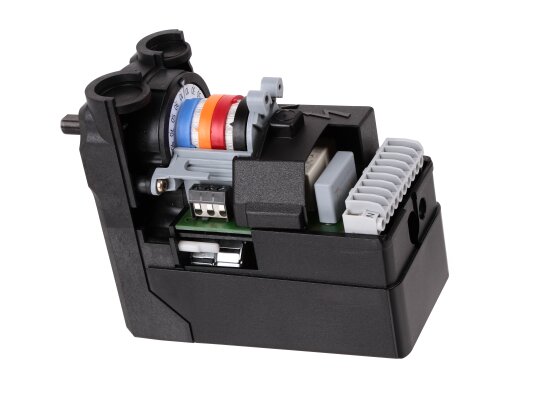

• легкая настройка точек переключения с помощью регулируемых кулачков,
• внутренняя индикация положения,
• любое монтажное положение,
• интегральная электронная схема,
• штепсельные клеммы для электроподключения,
• диапазон температур эксплуатации: -20..+60 °C.

Применение

Сервопривод Elco SQN75.424A21 применяется в автоматических системах управления подачей воздуха в маломощных и среднемощных горелках, сжигающих газ или жидкое топливо.
