Описание

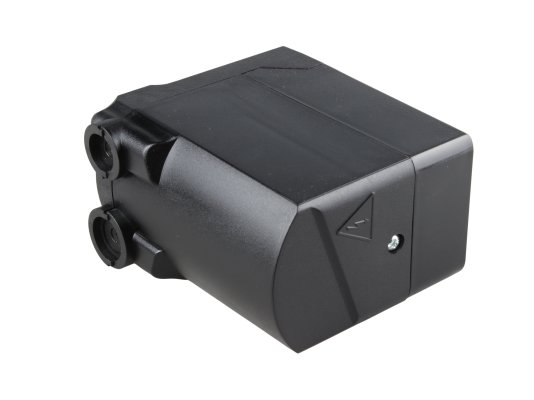

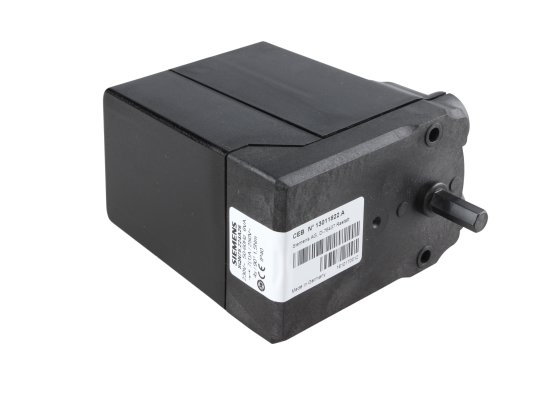

Сервопривод Elco SQN75.224A26, арт: 13012264 при поступлении соответствующей команды открывает, перемещает или закрывает воздушную заслонку, обеспечивая подачу воздуха в достаточном объеме для сжигания топлива или продувки камеры сгорания. Работает совместно с топочным автоматом, 3-позиционным регулятором, контроллером RWF40. Собран в небольшом корпусе из пластика без места для установки потенциометра, прост в настройке, не требует обслуживания.
Особенности и основные параметры:
- работа от синхронного реверсивного двигателя, защищенного от блокировки,
- открепляемая зубчатая передача с автоматическим зацеплением на место,
- 2 реле, 4 вспомогательных, 2 концевых переключателя,
- рабочее напряжение – 230 В, -15%, +10%,настройки: 0..130°, максимальный угол – 160°,
- продолжительность цикла на 90° – 4 сек.,
- корпус длиной 115 мм из жаростойкого пластика,
- открепляемый вручную редуктор, не требующий обслуживания,
- пыле-, влагозащита корпуса класса IP40,
- простая настройка точек переключения с помощью регулируемых кулачков,
- внутренняя индикация положения,
- возможность установки в любом монтажном положении,
- интегральная электронная схема,
- штепсельные клеммы для электроподключения,
- температуры эксплуатации: -20..+60 °C.
Применение
Сервопривод Elco SQN75.224A26 служит для оснащения маломощных и среднемощных горелок, сжигающих газ или жидкое топливо.
