Описание

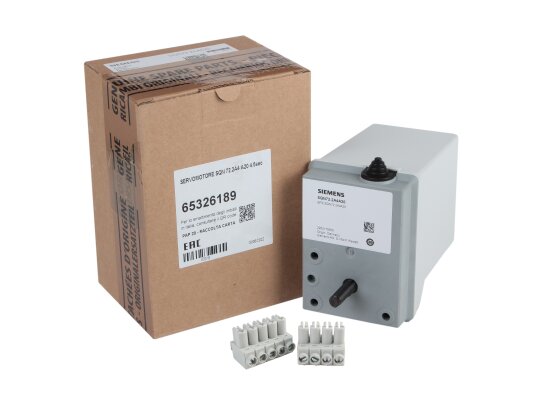

Сервопривод Elco SQN72.2A4A20, арт: 65326189 – один из элементов системы автоматического управления подачей воздуха на горелку. Перемещает воздушную заслонку на необходимый угол, обеспечивая продувку камеры сгорания или поступление воздуха в объеме, достаточном для эффективного сжигания топлива. Работает совместно с топочным автоматом, 3-позиционным регулятором, контроллером RWF40. Максимальный угол открытия – 160°.
Особенности и параметры модели:
- подготовлен к установке потенциометра,
- широкий диапазон для настройки угла открытия, 0…160°,
- быстрое позиционирование на 90°, в течение 4 сек,
- работа от реверсивного синхронного двигателя 220 В с защитой от блокировки,
- концевые и вспомогательные переключатели, внутренняя индикация позиции,
- кулачки и разметка для задания точек срабатывания,
- отсоединяемая вручную зубчатая передача, смазанная на весь срок службы,
- приводной вал из черненой стали,
- корпус из пластика, стойкого к ударам, высокотемпературным воздействиям,
- уровень пыле-, влагозащиты конструкции IP40,
- интегральная электронная схема,
- возможность размещения в любой ориентации,
- допустимые температуры эксплуатации: -20..+60 °C.
Применение
Сервопривод Elco SQN72.2A4A20 используется для оснащения промышленных горелок малой, средней мощности, сжигающих газ или жидкое топливо.
Достоинства:
- точное переключение,
- износостойкий зубчатый механизм,
- нетребовательность в обслуживании,
- система защиты двигателя от блокировки,
- возможность монтажа потенциометра,
- широкий угол открытия, до 160°,
- простая регулировка переключателей в пределах доступного диапазона.
Сервопривод Elco SQN72.2A4A20 необходимо защитить от воздействия влаги, обледенения и образования конденсата во избежание поломки или некорректной работы.
