Описание

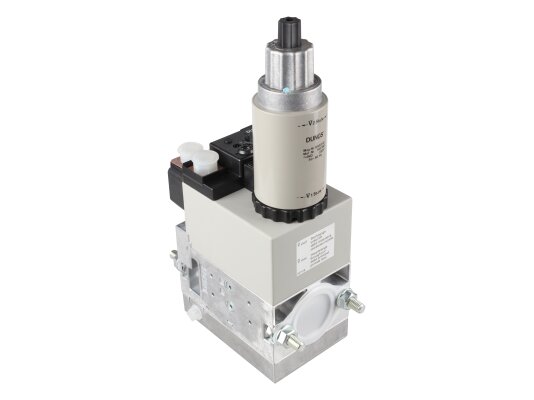

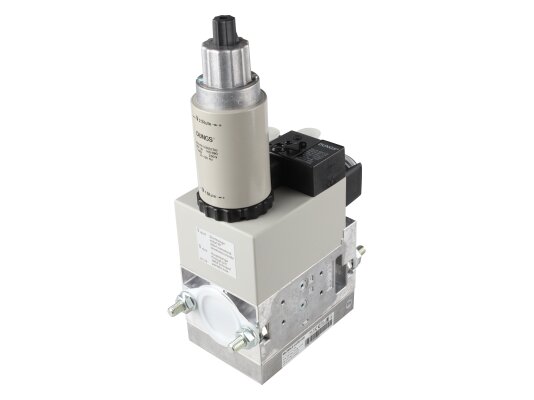

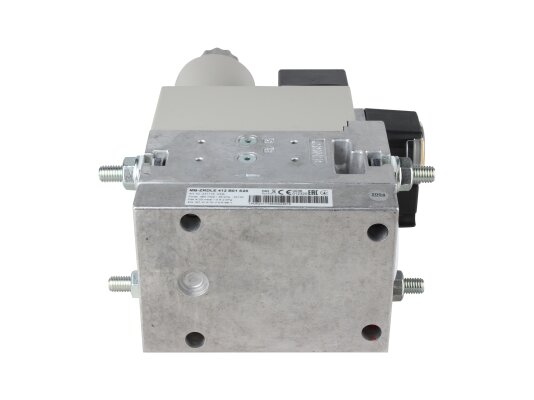

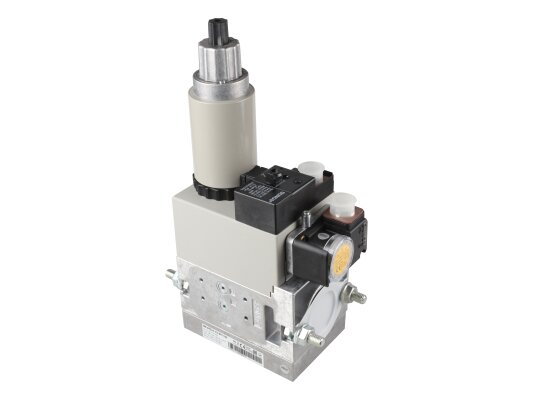

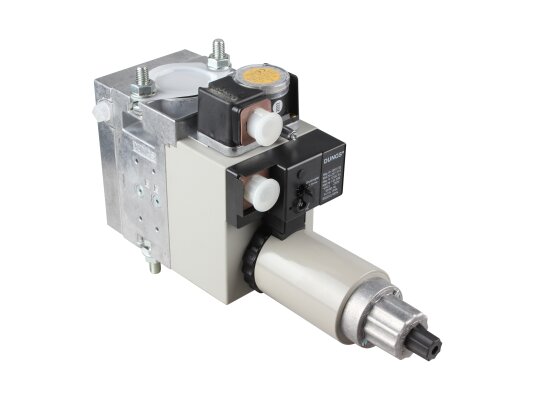

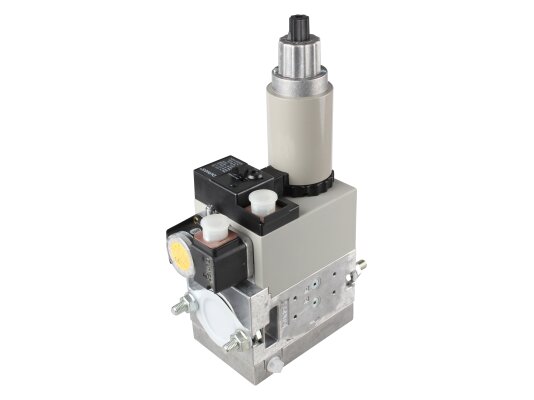

Газовый мультиблок Elco MB-ZRDLE 412 B01 S50, арт: 65323611 – универсальное компактное устройство для регулирования давления газа, плавного розжига, стабильной и безопасной работы топочной установки. Подходит для двухступенчатых горелок многих брендов.
В состав моноблочной конструкции MB-ZRDLE входят:
- реле GW 150 A5, отслеживающее минимальный уровень давления в магистрали,
- 2 совместно управляемых электромагнитных клапана класса А по EN 161,
- регулятор, поддерживающий выходное давление с учетом настройки пружины,
- стандартный мелкоячеистый фильтр для сохранения герметичности клапанов.
Для максимальной защиты компонентов от засорения рекомендуется установить отдельный фильтр до мультиблока. Сетку необходимо регулярно проверять и заменять при засорении. Демонтаж арматуры при этом не требуется.
Особенности многофункционального блока MB-ZRDLE:
- постепенное (регулируемое) открытие второго э/м клапана,
- дроссель расхода главного потока,
- применение в системах с давлением газа 15- 360 мбар,
- незаменяемая пружина регулятора.
Конструкция и монтаж
Газовый мультиблок Elco MB-ZRDLE собран в модульной конструкции, к которой можно подключать дополнительные устройства. Корпус отлит из износостойкого алюминия, компоненты и уплотнения изготовлены из стали, латуни, алюминия, силопрена, NBR-каучука. Узел встраивается в систему с помощью резьбовых соединений в любом положении, исключая перевёрнутое.
Основные параметры:
- рабочее напряжение: 230 В, -15%, +10%,
- двухступенчатый режим эксплуатации,
- для газов семейства I-III и нейтральных газов,
- предустановленные настройки давления пружины: 4-50 мбар,
- класс защиты от пыли/влаги класса IP 54,
- штекерный тип электроподключения, DIN EN 175 301-803,
- возможность установки конечного переключателя на клапан V2,
- точка для замеров давления G1/8,
- температуры эксплуатации: -15…+70°C, для сжиженного газа: выше 0 °С.
Купить газовый мультиблок Elco MB-ZRDLE можно в заводской комплектации или с доп. оснащением: блоком контроля герметичности клапанов, монтажными резьбовыми фланцами, штекерами для электроподключения.
