Описание

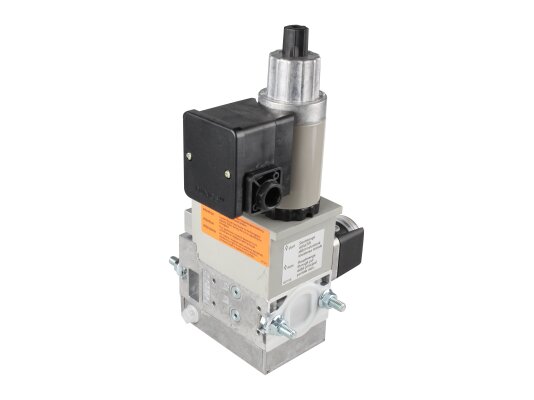

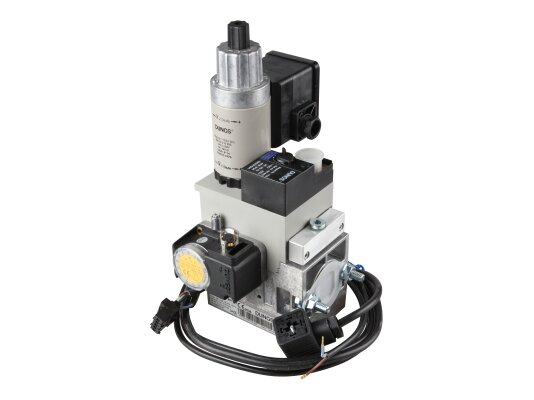

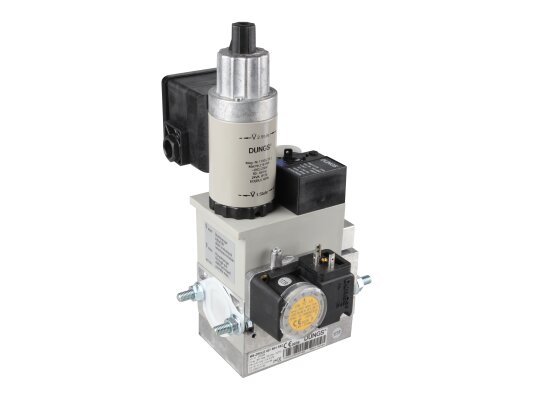

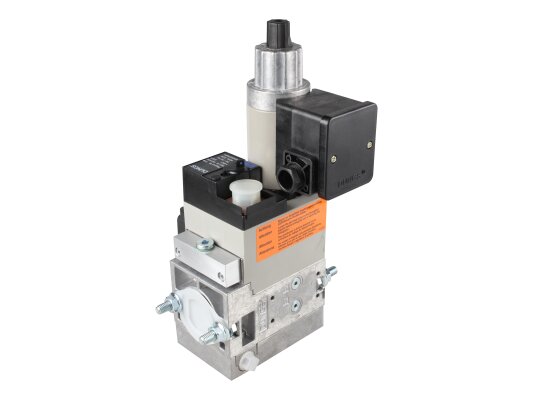

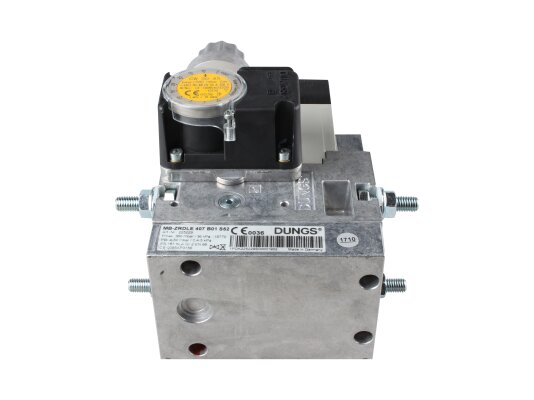

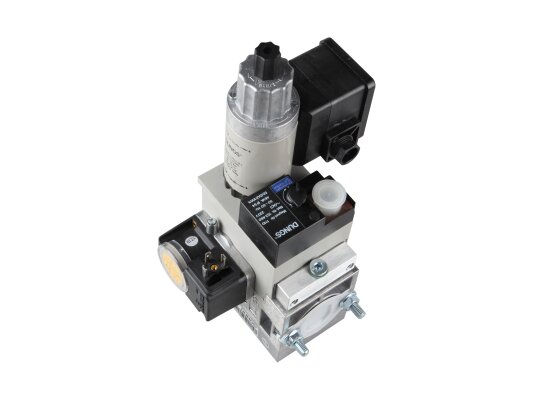

Газовый мультиблок Elco MB-ZRDLE 407 B01 S52, арт: 65328917 – универсальное решение для двухступенчатых газовых горелок большинства производителей. В едином корпусе собрано несколько устройств с разными функциями, что значительно упрощает монтаж и наладку оборудования. Особенностью является медленное открытие клапана V2 с возможностью настройки скорости отпирания, что исключает взрывное распространение пламени и обеспечивает плавный розжиг горелки.
Комплектация Elco MB-ZRDLE:
- реле GW 150 A5 контроля минимального давления,
- предохранительный и регулирующий э/м клапаны с раздельным управлением,
- регулятор для поддержания выходного давления на необходимом уровне,
- стандартный сетчатый фильтр.
Пружина регулятора настроена на давление 4-50 мбар и не может быть заменена. Дополнительно возможна установка блока контроля герметичности клапанов (опция).
Конструкция и монтаж мультиблокамультиблок Elco MB-ZRDLE имеет малогабаритную модульную конструкцию, к которой могут подключаться дополнительные устройства. Надежный корпус отлит из алюминия, детали и уплотнения изготовлены из стали, латуни, алюминия, силопрена, NBR-каучука. Универсальный блок легко встраивается в систему с помощью резьбовых соединений Rp 1/2, Rp 3/4. Допускаются различные монтажные положения, исключающие переворачивание магнита.параметры и особенности:
- двухступенчатое регулирование,
- рабочее напряжение: 230 В, -15%, +10%,
- автоматические клапаны класса А по EN 161,
- работа с газами семейства I-III,газа на входе: 15- 360 мбар,
- медленное регулируемое открытие второго э/м клапана,
- дроссель регулировки расхода главного потока,
- класс электрозащиты компонентов IP 54,
- монтаж конечного переключателя на клапане V2,
- параметры присоединения: Rp 1/2, Rp 3/4 ,

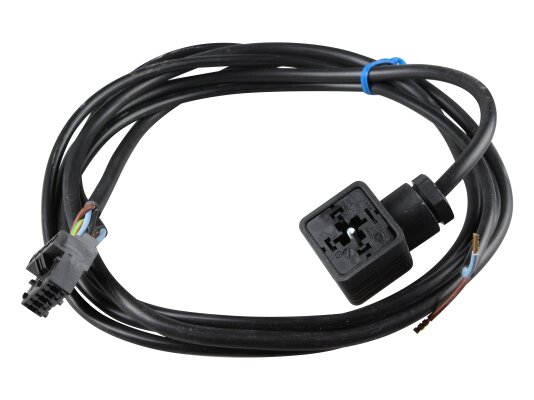

- надежное подключение через штекерный разъем по DIN EN 175 301-803,
- штуцер G1/8 для замеров давления.
Температурные ограничения
Газовые мультиблоки Elco MB-ZRDLE допускается использовать в условиях температур -15…+70°C. Для сжиженного газа температура должная быть выше 0 °С.
