Описание

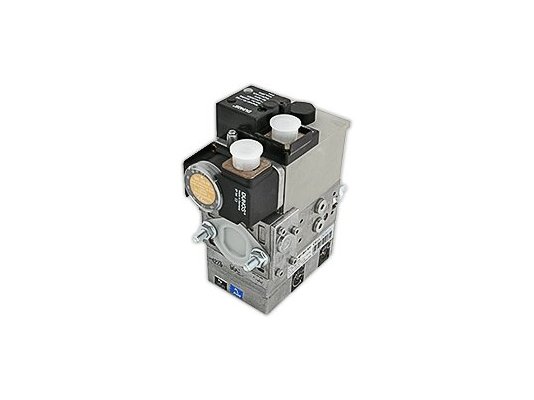

Газовый мультиблок Dungs MB-VEF 420 B01 S30:,,,,Для пневморегулируемых газовых/комбинированных горелок,,Электромагнитные клапаны V1 и V2 класса А,,Макс. избыточное давление газа 360 мбар,,Диапазон входного давления газа 100-360 мбар,,Отверстие ниппеля pL O0,6 мм,,Отверстие ниппеля pF O1,0 мм,,Реле давления газа мини GW 150 A5,,Пакетный фильтр,,Установочные фланцы Rp 1, 1 1/4, 1 1/2, 2
Газовый мультиблок Dungs MB-VEF 420 B01 S30 разработан для пневморегулируемых газовых/комбинированных горелок промышленного назначения. Устройство повышает безопасность работы с газом, служит для обеспечения автоматического управления процессом горения пламени. Благодаря стандартному способу монтажа, блок подходит для горелок многих известных брендов.
,,,,
Основные рабочие параметры:
,,,,
- ,,
- входное и выходное давление – 100-360 и 0,5-100 мбар (соответственно),
- максимальное давление – 360 мбар,
- мультиблок предназначен для газа 1, 2, 3-го семейства и нейтральных газов,
- ограничения по эксплуатации – температура окружающей среды от -15 °C до +70 °C. Для установок, функционирующих на сжиженном газе минимальная температура – 0 °C.
,,
,,
,,
,,
,,,,
Комплектация
,,,,
Основными элементами газовой линии (артикул 13013906) являются:
,,,,
- ,,
- пакетный фильтр для удаления грязевых частиц из рабочей среды,
- 2 электромагнитных быстро срабатывающих (менее 1 сек) клапана А-класса с совместным управлением,
- реле давления GW 150 A5 и датчик для эффективного контроля входного давления газа,
- регулятор, позволяющий настраивать соотношение газа и воздуха.
,,
,,
,,
,,
,,,,
Монтаж выполняется на фланцы с резьбой Rp 1-2 дюйма. Обратите внимание, что комплектацией не предусмотрены штекеры для ЭМ клапанов, фланцы и импульсные трубопроводы.
,,,,
Особенности
,,,,
Мультиблок обеспечивает плавную бесступенчатую работу оборудования. Для модулирования пламени горелки предназначен серворегулятор.
,,,,
Устройством предусмотрена возможность изменения соотношения «газ–воздух» в диапазоне от 0,75:1 до 3:1. Коэффициент определяется при монтаже блока к горелке в момент пуско-наладки.
,,,,
Датчик реле давления смонтирован на корпусе модуля перед ЭМ клапаном. Он обеспечивает контроль минимального уровня давления газа.
,,,,
Предусмотрена компенсация давления в камере сгорания и корректировка нулевой точки.
,,,,
Для надежной работы газовой линии в сложных производственных условиях обеспечена качественная электрозащита (уровень IP 54).
,,,,
Достоинствами модуля являются:
,,,,
- ,,
- безопасная эксплуатация газового оборудования,
- автоматическая регулировка работы горелки,
- оптимизация расхода,
- корректировка состава газовоздушной смеси (диапазон 0,75:1…3:1),
- надежное соединение стандартного диаметра,
- защита уязвимых компонентов от проникновения пыли и влаги – класс IP 54,
- пакетный фильтр для удаления загрязнений,
- корректировка нулевой точки,
- долговечная служба, длительная гарантия производителя (10 лет).
,,
,,
,,
,,
,,
,,
,,
,,
,,
,,,,
Для промышленных котельных установок предлагаем купить газовый мультиблок Dungs MB-VEF 420 B01 S30 и необходимые комплектующие по ценам прямого поставщика. Все изделия сертифицированы и отвечают нормам безопасности. Позвоните, если есть вопросы по подбору оснащения.
