Описание

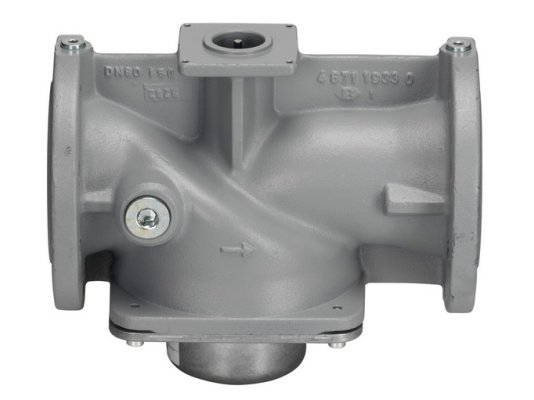

Газовый электромагнитный клапан Elco VGF10.804P разработан для систем управления и регулирования подачи газа при работе промышленных установок с давлением до 600 мбар. Сертифицирован по EN161, класс А группа 2. Конструкция рассчитана на сложные условия эксплуатации и высокое давление.
Особенности:
- сертификация по EN161, класс А группа 2 (с приводом SKP),
- для газов семейства I…III,
- медленнооткрывающийся, быстрозакрывающийся,
- максимальное давление газа – 0,6 бар,профиля, ход штока неограничен,
- 2 контрольных точки, параметры соединения: Rp 1/4 ,
- 2 соединения для пилотного газа G 3/4 ,
- монтаж на фланцы DN 80, PN16 по ISO 7005,
- устойчивая работа при эксплуатации в режиме слабого огня,газа – не более 85,4 м3/ч.
Конструкция
Корпус двухходового устройства изготовлен из чугуна. При изготовлении конструкции использованы материалы, стойкие к износу, коррозии, температурным воздействиям. На входе газа размещен фильтр из металлической сетки для очистки потока от грязевых частиц размером более 0,9 мм, что способствует защите клапана и последующих приборов от повреждений и износа.
Применение
Газовые электромагнитные клапаны Elco VGF10 выполняют функцию запирания (с приводом SKP1) или регулирующую функцию с отсечкой потока (с SKP2/ SKP5/ SKP7). Могут использоваться в качестве регулирующего устройства совместно с исполнительным механизмом SQX и адаптером AGA60. Рассчитаны на эксплуатацию в газовых теплогенераторах, промышленных газовых агрегатах, линиях приточного воздуха.
Монтаж и эксплуатация
Возможно размещение клапана на горизонтальной или вертикальной магистрали. Стрелку на корпусе необходимо совместить с направлением движения потока газа. При эксплуатации следует исключить наличие конденсата, обледенение и попадание влаги. Допустимые температуры внешней среды: -10…+60°C, газа: 0…+60°C.
