Описание

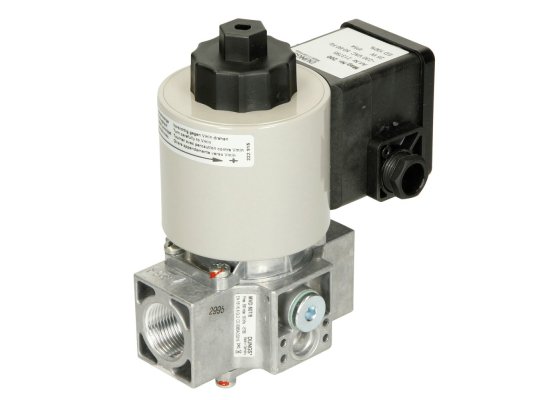

Газовый электромагнитный клапан Elco MVD 507/5, арт: 65310755, применяется для газов семейства I-III и другой нейтральной среды в качестве автоматического запорного органа при эксплуатации одноступенчатых горелок. Быстро и герметично перекрывает поток. Соответствует стандарту EN161, класс А, группа 2. Рассчитан на давление газа до 500 мбар.
Особенности и преимущества:
- одноступенчатый запирающий клапан нормально-закрытого типа,
- быстрое открытие и закрытие, 1 сек.,
- пылевлагозащита класса IP 54,
- параметры соединения на входе/ выходе – Rp 3/4,
- точки подключения контрольных приборов – G 1/4 по ISO 118,
- давление газа на входе – не выше 500 мбар,
- регулируемый вручную расход газа,
- возможность установки индикатора закрытого положения клапана,
- проводка выпрямителя с подавлением радиопомех,
- расход газа – до 30 м3/ч,
- питание от сети 230 В/ 110 В, +10%, -15%,
- подключение через клеммную коробку с резьбовым соединением PG.
Устройство и комплектация
Elco MVD отличается коррозиестойкой, надежной конструкцией, основными элементами которой являются корпус, электромагнитная катушка, фильтр, тарелка клапана, запирающая пружина, арматура, электрические компоненты. Корпус и детали изготовлены из алюминия, стали, латуни, уплотнения – из бутадиен-нитрильного каучука. Устройство рассчитано на высокое давление и контакт с газами. На входе установлен сетчатый нержавеющий фильтр, очищающий поток от частиц грязи размером более 1 мм, что сохраняет рабочие характеристики клапана и защищает последующие приборы от повреждения.
Установка и эксплуатация
Клапан Elco MVD 507/5 устанавливается на вертикальный или горизонтальный газопровод. В месте размещения клапана необходимо исключить попадание на корпус струй воды. Температура окружающего воздуха: от -15 до + 60°.
Применение
Газовый электромагнитный клапан Elco MVD подходит для широкого спектра горелок, в т. ч. Elco, Riello, Oilon, Baltur, Wieshaupt, Ecoflam, Buderus, Lamborghini, Viessmann и других производителей. Встраивается в системы автоматической подачи газа для управления горелкой и безопасной работы газовой установки.
