Описание

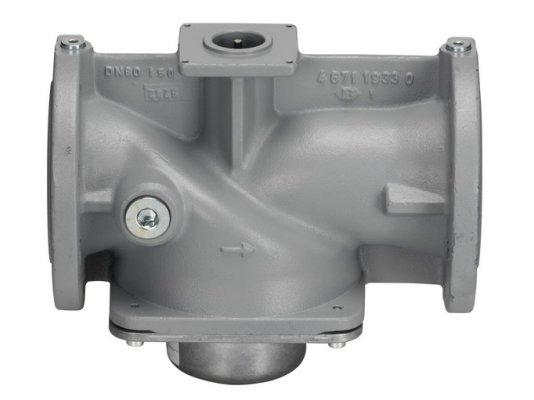

Газовый электромагнитный клапан Elco VGF10.654P, арт: 13011735 особенно пригоден для выполнения функции управления подачей газа в сочетании с устройством SKP. Надежно перекрывает поток газа, обеспечивает безопасную эксплуатацию газового оборудования. Подходит для систем с давлением до 600 мбар.
Особенности клапана VGF10:
- работа с газами семейства I…III,
- открытие – медленное, закрытие – быстрое,
- давление газа – до 0,6 бар,DN 65, PN16 по ISO 7005,
- наличие профиля, ход штока неограничен,
- 2 контрольных точки, параметры соединения Rp 1/4 ,
- 2 соединения для пилотного газа G 3/4 ,
- устойчивая работа при эксплуатации в режиме слабого огня,расход газа – 32,3 м3/ч.
Конструкция
Двухходовой газовый клапан собран в корпусе из чугуна. При изготовлении конструкции использованы материалы повышенной стойкости к износу, коррозии, температурным воздействиям. На входе потока установлен фильтр из металлической сетки для удаления грубых частиц и примесей размером более 0,9 мм.электромагнитные клапаны Elco VGF10 выполняют функцию запирания потока (с приводом SKP1) или регулирования давления с функцией отсечения (с приводом SKP2/ SKP5/ SKP7). Могут использоваться в качестве регулирующего устройства совместно с исполнительным механизмом SQX и адаптером AGA60. Устанавливаются в теплогенераторы, промышленные газовые агрегаты, линии приточного воздуха.
Монтаж и эксплуатация
Устанавливать Elco VGF10.654P можно в горизонтальный и вертикальный газопровод. Специальные инструменты и уплотнения не требуются. Стрелка на корпусе должна совпадать с направлением движения потока топлива. Запрещено наличие конденсата, обледенение и попадание влаги. Температуры внешней среды: -10…+60°C, газа: 0…+60°C.
