Описание

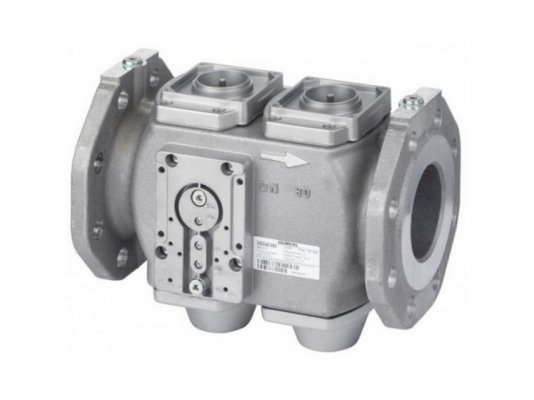

Газовый электромагнитный клапан Elco VGD40.150, арт.: 65325720 гарантирует безопасное и быстрое перекрытие газопровода при эксплуатации промышленных газовых установок с давлением до 1500 мбар и расходом до 700 м3/ч. Работает в сочетании с приводами SKP. Обеспечивает функцию запирания или используется в качестве регулирующего устройства с отсечной функцией (в зависимости от типа исполнительного механизма). Сферой применения являются газовые теплогенераторы, газовые агрегаты совместно с вентиляторными горелками.и особенности
Elco VGD40.150 – двойной дисковый клапан с двумя седлами запатентованной конструкции, закрывающимися с помощью двух пружин. Корпус отлит из коррозиестойкого сплава алюминия. На входе установлен сетчатый фильтр из нержавеющей стали для защиты клапана и последующих устройств от повреждения грубыми частицами размером от 0,9 мм. Для монтажа клапана используются фланцы.
Особенности:
- класс А, группа 2 по стандарту EN 161,
- закрытие максимум 4-6 сек, медленное открытие,
- давление газа – максимум 1,5 бар,фланцев – DN 150,
- для газовых и комбинированных горелок,
- работа с газом семейства I…III,
- диапазон температур: от -10 до +60 °C,
- максимальный расход газа – 700 м3/ч.
Монтаж и эксплуатация
Газовый э/м клапан может размещаться в горизонтальный или вертикальный газопровод. Направление стрелки должно соответствовать движению потока газа. При монтаже необходимо исключить попадание грязи и посторонних предметов внутрь корпуса. Для систем с давлением выше допустимого (1500 мбар) необходимо разместить перед клапаном регулятор, уменьшающий давление.местах с агрессивным воздействием внешней среды требуется нанести защитное покрытие на корпус. Недопустимо наличие конденсата, льда, воздействие влаги.
