Описание

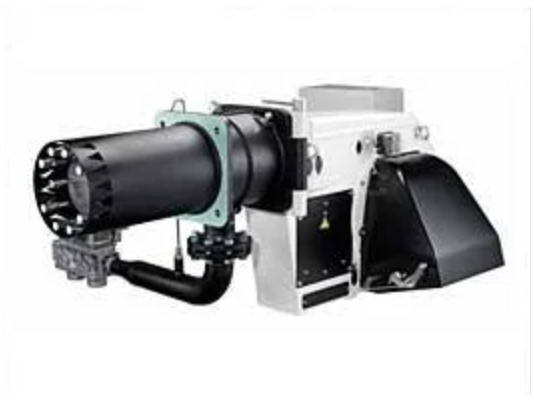

Дизельная горелка Elco EK 6.300 L-Z KN разработана для сжигания жидкого топлива с низкими выбросами оксидов азота и высоким КПД. Работает полностью в автоматизированном режиме. Совместима с любым отопительным оборудованием за счет регулировки давления топлива и управления объемом подачи воздуха.

Конструкция и комплектация

Горелка оснащена литым корпусом из алюминия и поворотным фланцем для удобства доступа к рабочему узлу. За счет высоконапорной вентиляции и регулируемым оборотам двигателя вентилятора создает высокое нагнетательное давление, что обеспечивает стабильное и свободное от пульсаций горение пламени в теплогенераторах с высоким сопротивлением в топке.

Пропорциональное регулирование соотношения топлива и воздуха осуществляется с помощью электронного управления, устройства регулировки подачи топлива, сервопривода воздушной заслонки.

В состав жидкотопливной горелки входят:

• короткая огневая голова, форсунка, запорная арматура, устройство смешения, узел розжига, датчик для отслеживания пламени,
• устройство регулирования пропорции топливо/ воздух, шаговый электропривод для управления подачей воздуха на горение,
• жидкотопливный электрический насос для нагнетания топлива под высоким давлением, э/м клапаны, реле давления, регулятор, манометр,
• блок управления для прерывистого режима функционирования, с разъемом для запального устройства, клеммной разводкой, с защитой от неправильного подключения,
• трансформатор для электрического высоковольтного поджига горючей смеси 2х7 кВ.

В комплект входит монтажный фланец с уплотнительной прокладкой и крепежом.

Параметры и особенности:

• 3-ступенчатый режим работы,
• диапазон регулирования мощности: 940-3250 кВт,
• рабочая среда: жидкое топливо вязкостью до 6 мм2/с,
• непостоянный рабочий цикл, перезапуск каждые 24 часа для самопроверки,
• питание от сети 400 В ± 10%, 50 Гц,
• микропроцессорное управление,
• механическое регулирование топливовоздушной смеси,
• контроль наличия пламени с помощью ультрафиолетового датчика.

Достоинства:

• высокая энергоэффективность,
• автоматизация функций управления и контроля,
• незначительные выбросы загрязняющих веществ,
• регулирование мощности в широком диапазоне,
• стабильное пламя в любых топках,
• адаптация под конструкцию котла,
• удобный доступ к обслуживаемым компонентам.

Применение

Дизельные горелки Elco EK используются для оснащения водогрейных, паровых котлов, сушильных камер, плавильных печей и других теплогенерирующих установок, работающих на легком дизельном топливе.
