Описание

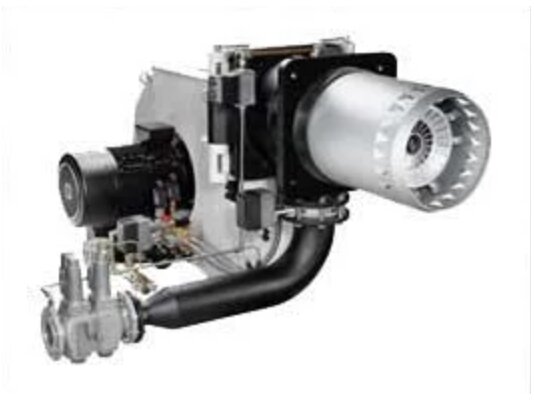

Дизельная горелка Elco EK 8.550 L-R KN разработана для сжигания жидкого топлива вязкостью до 6 мм2/с. Полностью автоматизирована и представляет собой моноблочную конструкцию со встроенным в корпус высоконапорным вентилятором. Функционирует в режиме 3-ступенчатого регулирования мощности. Совместима с топками любого типа.

Основные характеристики и особенности:

• 3-ступенчатое регулирование мощности в диапазоне 2000-6049 кВт,
• рабочая среда: легкое топливо вязкостью до 6 мм2/с,
• потребление топлива: 168-510 кг/ч,
• питание от сети 400 В ± 10%, 50 Гц,
• прерывистый цикл работы, управляемый перезапуск каждые 24 часа для активации функции самодиагностики,
• точное управление всеми процессами и безопасным отключением с помощью блока автоматики,
• полное сгорание топлива с высокой теплоотдачей при регулировке состава топливовоздушной смеси,
• сжигание топлива с незначительным выходом загрязняющих веществ,
• размещение топочного автомата отдельно в распределительном шкафу,
• непрерывный мониторинг пламени фотодатчиком.

Подробнее о горелке

Корпус дизельной горелки произведен из алюминиевого сплава, оснащен поворотным фланцем для удобства доступа к рабочему узлу. Мощная система вентиляции гарантирует устойчивое горение пламени без пульсаций при низком и высоком противодавлении в камере сгорания, что позволяет использовать горелку в любых котлах и теплогенераторах.

Система сжигания снабжена короткой пламенной головой. Рециркуляция дымовых газов способствует более полному сжиганию топливной смеси с незначительными выбросами вредных веществ в атмосферу.

Регулировка объема подачи топлива и воздуха осуществляется с помощью электронного блока и электрического сервопривода.

Основные комплектующие дизельной горелки:

• система вентиляции с отдельным электродвигателем,
• менеджер горения для повторно-кратковременной работы, с разъемом для запального трансформатора, клеммной разводкой с защитой от ошибочного подключения,
• жидкотопливный насос для подачи топлива на форсунку под высоким давлением, гидроблок для жидкого топлива с э/м клапанами для подающей/ обратной линии, реле давления, манометром, регулятором расхода топлива,
• трансформатор для получения тока высокого напряжения 2х7 кВ для электрического поджига горючей смеси,
• короткая огневая голова, форсунка, узел смешивания, УФ-детектор,
• устройство регулирования соотношения топливо/ воздух, шаговый электродвигатель для привода воздушной заслонки и управления расходом воздуха.

Жидкотопливная горелка укомплектована монтажным фланцем, уплотнительной прокладкой и крепежом.

Достоинства:

• универсальное применение,
• регулирование мощности в широком диапазоне,
• высоконапорная вентиляция, стабильное пламя,
• управление функциями с помощью блока автоматики,
• незначительные выбросы NOx и CO,
• свободный доступ к деталям, требующим обслуживания.

Применение

Дизельные горелки Elco EK предназначены для оснащения промышленных систем сжигания топлива. Входят в состав водогрейных, паровых котлов, сушильных камер, плавильных печей и других аналогичных агрегатов, использующих дизтопливо.
