Описание

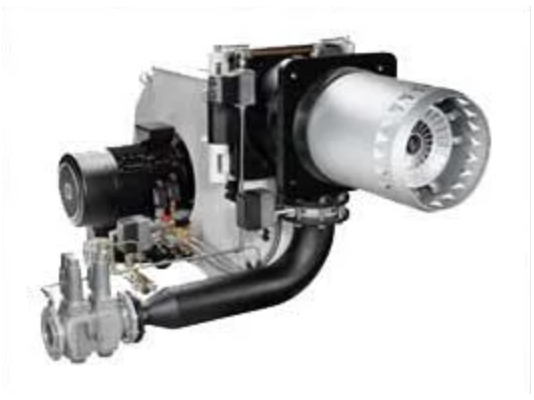

Дизельная горелка Elco EK 7.350 L-Z KN работает в автоматизированном режиме в соответствии со стандартом EN 267, что наряду с устройствами регулирования подачи воздуха и топлива обеспечивает высокую эффективность и экономичное энергопотребление. Система наддува с регулируемыми оборотами способствует устойчивому горению в топках любого типа, в том числе с повышенным противодавлением.

Рабочая среда

Жидкотопливная горелка рассчитана на сжигание дизельного и другого легкого топлива вязкостью до 6 мм2/с.

Подробнее о горелке

Горелка собрана в прочном литом корпусе из алюминиевого сплава, оснащена поворотным фланцем, что предоставляет свободный доступ к обслуживаемым компонентам.

Высоконапорная вентиляция с регулируемыми оборотами двигателя обеспечивает высокое нагнетательное давление для устойчивого горения и свободного от пульсаций пламени во всех типах топок, включая модификации с повышенным противодавлением.

Регулирование подачи топлива и воздуха осуществляется с помощью электронного блока и сервопривода.

В состав жидкотопливной горелки входят узлы:

• мощная система принудительного наддува с электродвигателем,
• топочный автомат для повторно-кратковременного режима функционирования, с разъемом для запального трансформатора, клеммной разводкой с защитой от неправильного подключения,
• система топливоподачи с жидкотопливным насосом для нагнетания топлива под высоким давлением, э/м клапаны, реле давления, регулятор, манометр,
• короткая огневая голова, форсунка, устройство смешения, узел розжига, датчик для контроля горения пламени,
• устройство регулирования соотношения топливо/ воздух, шаговый электропривод для управления подачей воздуха на горение,
• трансформатор для электрического высоковольтного поджига топливовоздушной смеси 2х7 кВ.

Дизельная горелка для котлов отопления оснащена фланцем с уплотнительной прокладкой и крепежными принадлежностями.

Параметры и особенности:

• 3-ступенчатое регулирование мощности в диапазоне 1115-4500 кВт,
• рабочая среда: жидкое топливо вязкостью до 6 мм2/с,
• прерывистый цикл работы, перезапуск каждые 24 часа для самодиагностики неисправностей,
• питание от электрической сети 400 В ±10%, 50 Гц,
• точное автоматизированное управление с помощью микропроцессора,
• достижение максимального теплового эффекта и полного сгорания топлива за счет оптимизации состава топливовоздушной смеси,
• сжигание топлива с незначительными выбросами оксидов азота и углерода,
• отдельное размещение топочного автомата в распределительном шкафу,
• контроль наличия пламени с помощью УФ-датчика.

Достоинства:

• высокая энергоэффективность,
• регулирование мощности в широком диапазоне,
• стабильное горение пламени, без пульсаций, в любых топках,
• автоматизированное управление функциями,
• незначительные выбросы NOx и CO,
• адаптация под особенности конструкции тепловой установки,
• удобный доступ к обслуживаемому узлу.

Применение

Дизельные горелки Elco EK служат для оснащения водогрейных, паровых котлов, сушильных камер, плавильных печей и другого теплогенерирующего промышленного оборудования, сжигающего легкое жидкое топливо.
