Описание

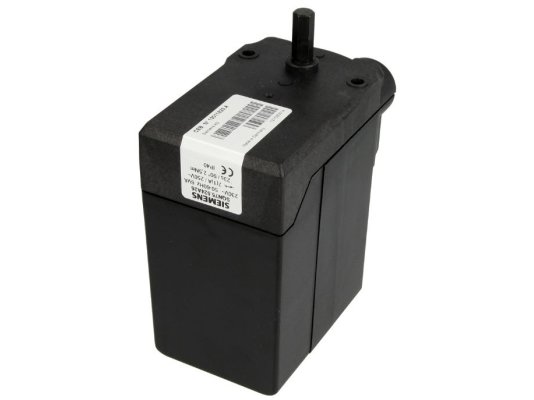

Сервопривод Elco SQN75.664A26, арт: 13012266 разработан для использования в газовых и жидкотопливных установках небольшой мощности. Открывает, закрывает, перемещает заслонку для подачи оптимального объема воздуха на горение, продувки камеры сгорания. Работает в сочетании с топочными автоматами, контроллерами RWF40, 3-позиционными регуляторами. Конструкция подготовлена к установке потенциометра.параметры:

• шкала открытия 0..130°, максимальный угол поворота – 160°,
• перемещение на 90° в течение 4 сек.,
• 4 вспомогательных и 2 концевых переключателя для задания параметров открытия,
• рабочее напряжение – 230 В, -15%, +10 %,
• внутренняя индикация текущего положения,
• возможность подключения потенциометра,
• работа от реверсивного синхронного двигателя с антиблокировкой,
• долговечный зубчатый механизм, обработанный смазкой постоянного действия,
• штепсельные клеммы для электроподключения,
• встроенный электронный контур,
• крепление в любом положении.

Конструкция

Корпус сервопривода изготовлен из пластика, стойкого к ударам, температурному воздействию. Соответствует классу защиты от пыли и влаги IP 54. Рабочие параметры переключения устанавливаются с помощью регулируемых кулачков и шкал разметки.стабильное переключение с учётом нагрузки,

Условия эксплуатации

Сервопривод Elco SQN75.664A26 может эксплуатироваться при температурах -20..+60 °C. Нельзя допускать обледенение корпуса, образование конденсации, попадание влаги.
