Описание

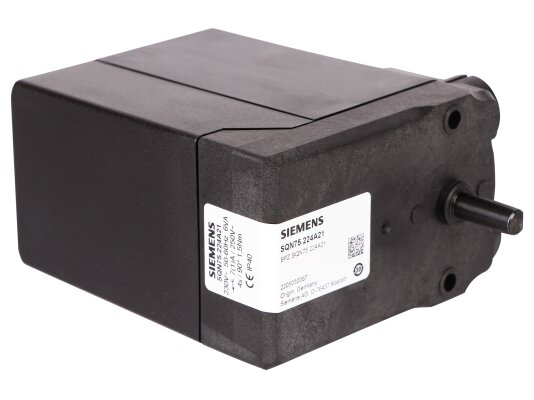

Сервопривод Elco SQN75.224A21, арт: 65106029 предназначен для управления положением воздушной заслонки и регулирования подачи воздуха. Габариты конструкции не рассчитаны на монтаж потенциометра. Привод работает совместно с топочным автоматом, 3-позиционным регулятором, контроллером RWF40. Обеспечивает поступление необходимого объема воздуха для продувки камеры сгорания и формирования оптимального соотношения топливо/воздух.
Особенности и основные параметры:
- питание от сети напряжением 230 В, -15%, +10%,
- доступный диапазон регулировки угла открытия заслонки: 0…160°,
- продолжительность цикла на 90° – 4 сек.,
- корпус длиной 115 мм,
- 2 реле, 4 переключателя в т.ч. 2 концевых для задания параметров срабатывания,
- работа от реверсивного синхронного электродвигателя с антиблокировкой,
- простая настройка точек переключения с помощью регулируемых кулачков,
- интегральная электронная схема,
- внутренняя индикация положения,
- возможность крепления в любом монтажном положении,
- штепсельные клеммы для электроподключения,
- пыле-, влагозащита корпуса класса IP40,
- температуры эксплуатации: -20..+60 °C.

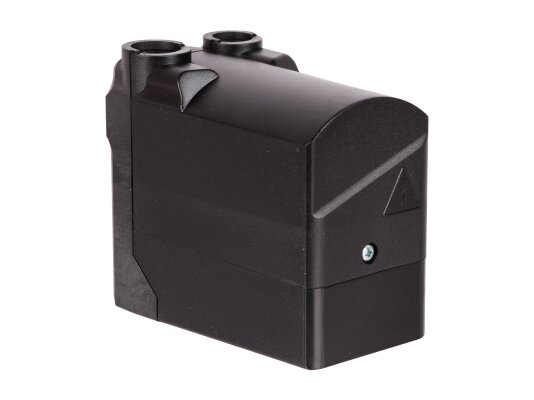

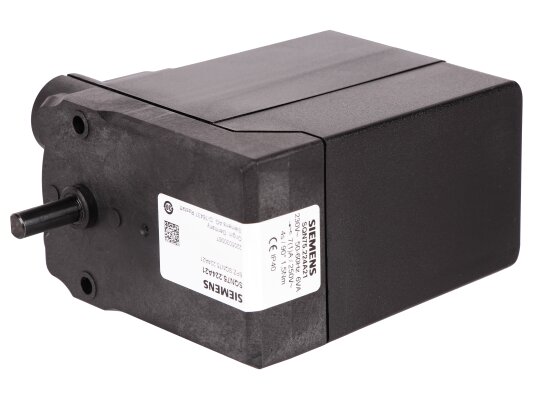

Конструкция
Корпус сервопривода изготовлен из пластика, стойкого к ударам и температурным воздействиям. Внутри корпуса размещены:
- синхронный реверсивный двигатель с зубчатой передачей, которая может быть отключена,
- распределительный вал,

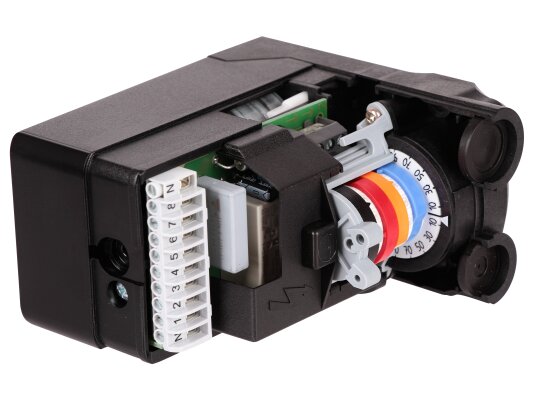

- реле, концевые и вспомогательные переключатели.
Зубчатая передача не требует обслуживания при эксплуатации.
Место применения
Сервопривод Elco SQN75.224A21 рассчитан на применение в маломощных и среднемощных горелках на газе или жидком топливе.
