Описание

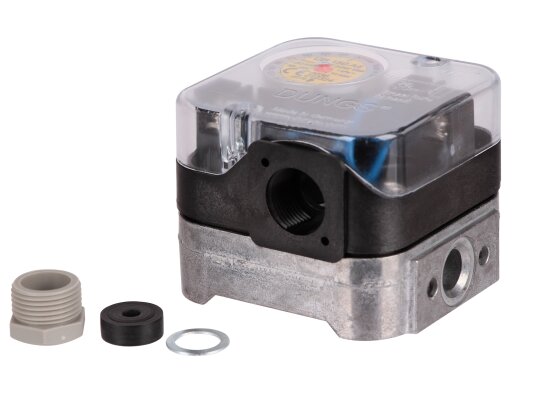

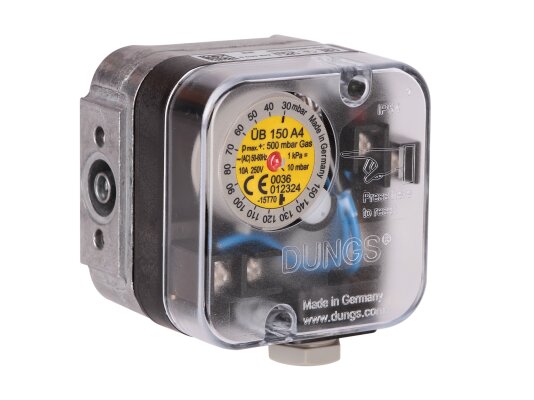

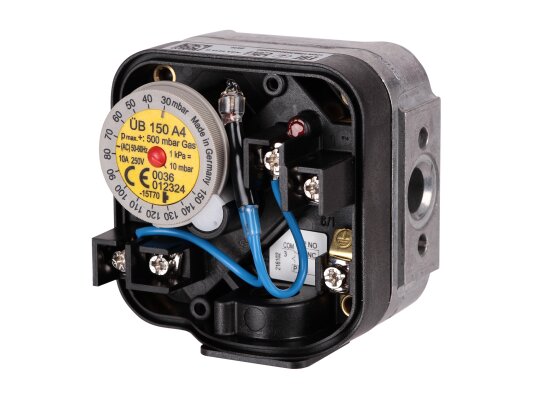

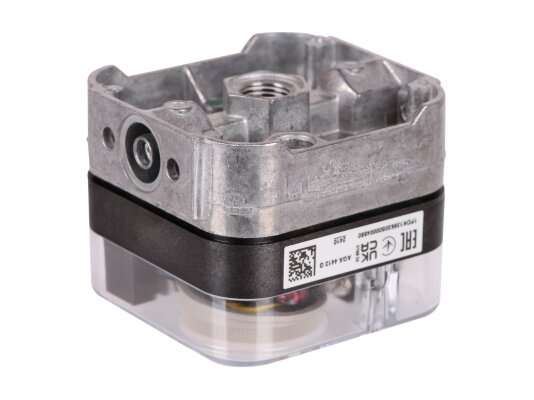

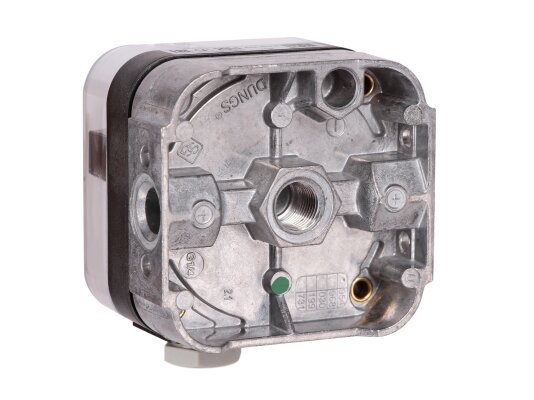

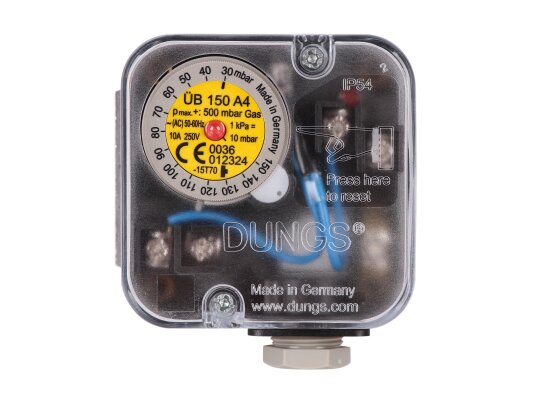

Реле давления Elco UB 150 A4, арт: 65323035 переключается и блокируется, если установленный параметр давления превышен. Датчик собран в компактном корпусе с алюминиевым литым основанием и полимерным кожухом. Измерительный ниппель встроен в металлическое основание. Упрощает настройку прибора регулировочный диск со шкалой.
Назначение
Датчик служит для контроля избыточного давления, давления разряжения воздуха, нейтральных газов (I-III семейства).
Особенности и основные параметры:
- соответствие стандартам EN 1854,
- рабочий диапазон: 30-150 мбар,
- присоединение на резьбу Rp 1/4 ,
- установка в системы с рабочим давлением до 500 мбар,
- уровень пылевлагозащиты – IP 54,
- плавная настройка параметров вращением диска,
- надежная конструкция, компактные габариты для экономии пространства,
- установка на горизонтальную/ вертикальную поверхность,
- измерительный штуцер 9 мм,
- разблокировка нажатием на кнопку сброса,
- подключение через кабельный ввод M20,
- диапазон рабочих температур: -15…+70 °C.
Установка в систему
Датчик-реле устанавливается вертикально (рекомендуется) или горизонтально/ под углом/ в перевёрнутом потолочном положении. При отклонении от вертикали переключатель срабатывает при более низком / высоком давлении относительно заданного значения.
Применение
Реле давления Elco UB используется в промышленных топочных установках, системах вентиляции, устройствах кондиционирования воздуха.
