Описание

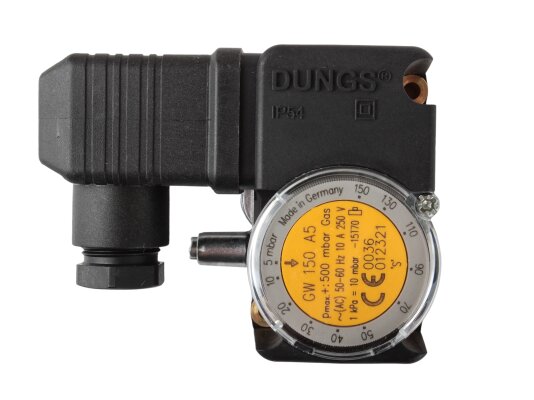

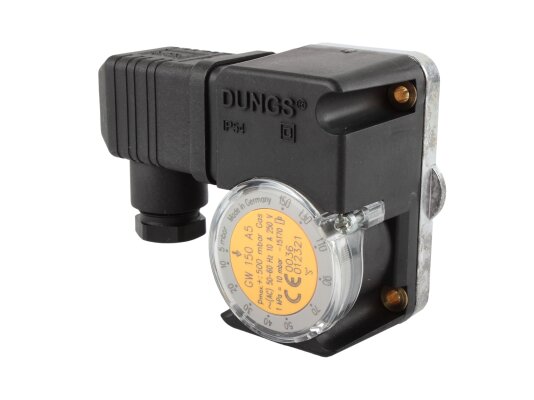

Реле давления Dungs GW 150 A5+GDMW 30-11, арт: 65310672 служит для автоматизации контроля давления разряжения и нагнетательного давления воздуха и газов при эксплуатации промышленного топочного и вентиляционного оборудования. Подходит для систем с давлением рабочей среды до 500 мбар. Задание точки переключения осуществляется вручную вращением регулировочного диска со шкалой.
Конструкция и особенности

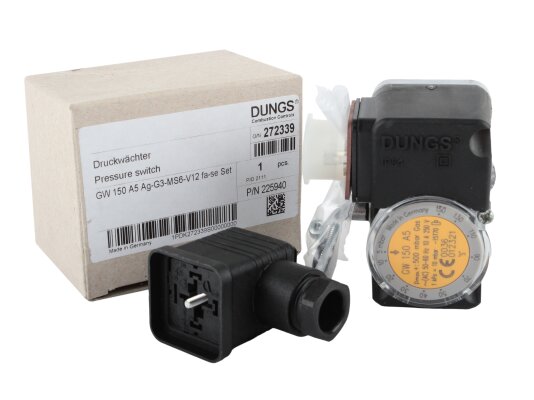

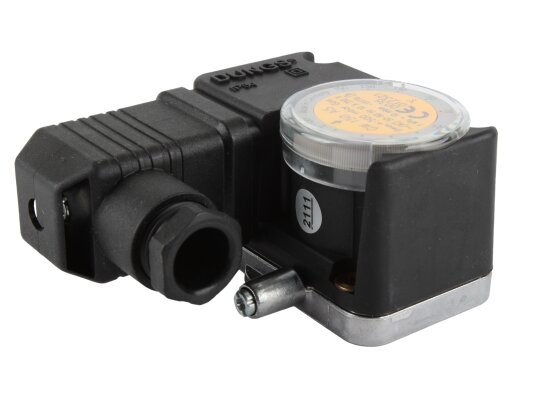

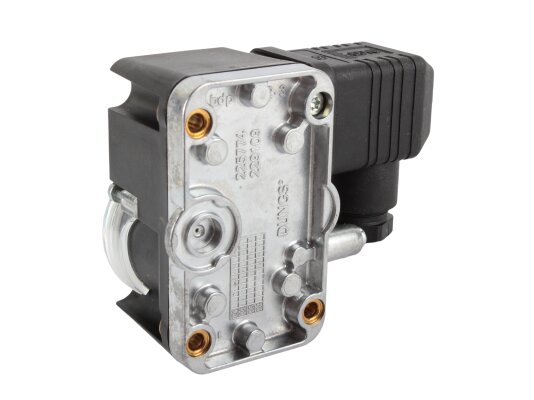

Корпус датчика-реле изготовлен из сплава алюминия, отлитого под давлением, и газонепроницаемого полиамида. Мембрана, реагирующая на колебания давления, произведена из NBR-каучука. Реле оснащено демпфирующим соплом, что позволяет исключить быстрое переключение при непродолжительных отклонениях давления от заданного значения.контакты – стандартные, изготовлены из Ag, защищены от прикосновения, воздействия пыли и капель воды по стандарту IP54. Электроподключение осуществляется через DIN-штекер.корпус вмонтирован измерительный штуцер o 9 мм. Сверху размещено регулировочное колесо со шкалой для выбора параметров срабатывания.и эксплуатациядавления устанавливается преимущественно вертикально. В таком положении точка срабатывания будет соответствовать шкале настройки. При любом другом размещении реле переключает контакты при давлении выше/ ниже заданных значений.может эксплуатироваться при температурах окружающей и рабочей среды -15…+70 °C. Запрещено попадание на корпус воды и солнечных лучей.
Достоинства:
- надежная система переключения,
- простая настройка параметров с помощью регулятора,
- компактность, легкий монтаж,
- оснащение демпфирующим соплом,
- газонепроницаемые корпус и детали,
- уровень пылевлагозащиты IP 54,
- морозо-, теплостойкость.
Применение
Реле давления Dungs GW…A5 встраивается в системы автоматического управления подачей воздуха и газа семейства 1-3 по EN 1854 при эксплуатации различных промышленных установок. ,
