Описание

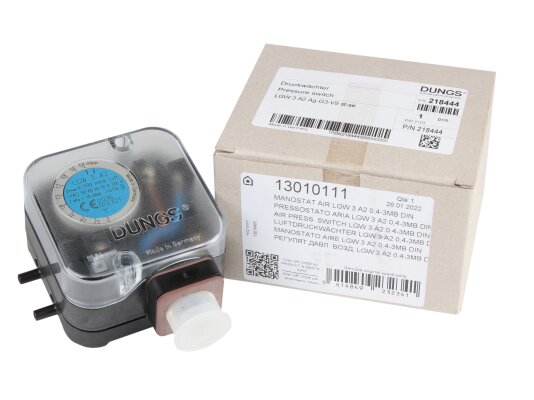

Реле давления Elco LGW 3 A2 G3, арт: 13010111 используется в промышленных установках для контроля дифференциального, избыточного давления и давления разряжения. Чувствительная мембрана реагирует на изменение давления и оказывает влияние на подсоединенный к ней микропереключатель. Давление срабатывания задаётся с помощью регулировочного диска.
Особенности и важные характеристики:
- для контроля давления нейтральных газов, воздуха,
- класс S стандарта EN 1854,
- компактность, простой монтаж и настройка,
- стабильное, точное переключение,
- плавная настройка давления срабатывания дисковым регулятором,
- максимальное давление в системе – 0,5 бар,
- корпус и микропереключатель из поликарбоната,
- мембрана из износостойкого NBR-каучука,
- контакт переключателя из Ag (по запросу – Au),
- морозо-, термостойкость, рабочий диапазон: -15…+70 °C,
- подключение через DIN-штекер,
- ресурс службы – 10 лет при соблюдении правил эксплуатации.
Конструкция и монтаж

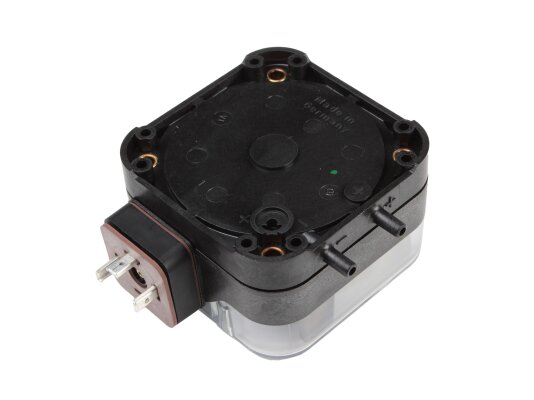

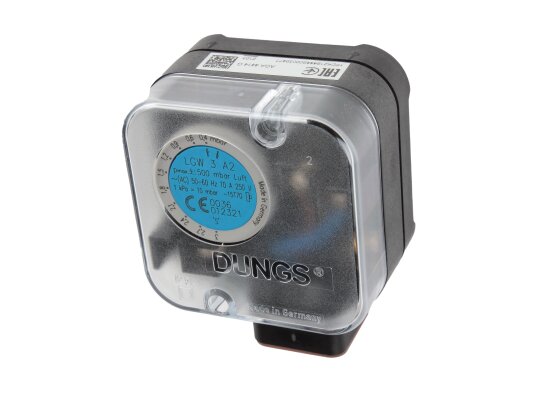

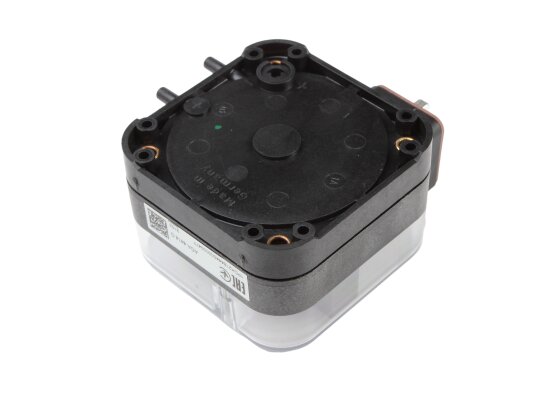

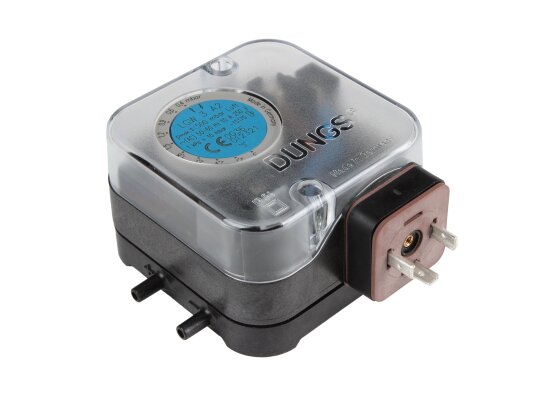

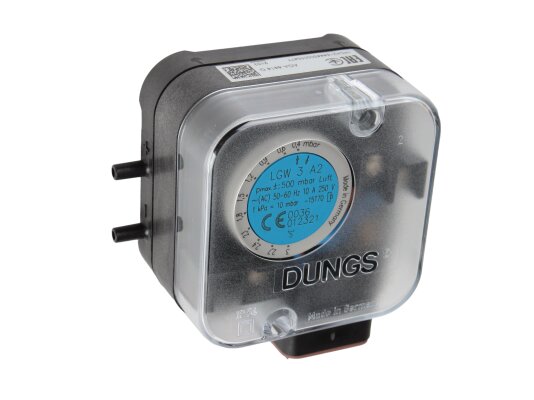

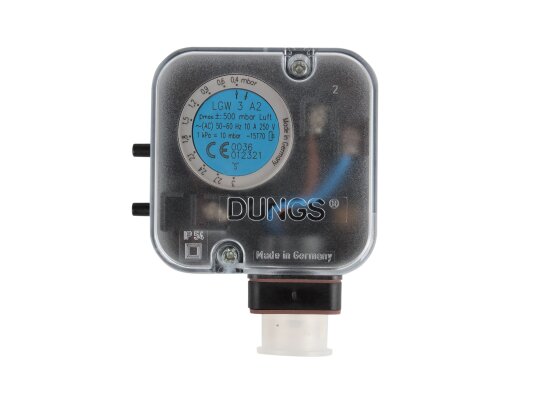

Датчик-реле собран в компактном полимерном корпусе с прозрачной крышкой. Электрические компоненты защищены от пыли и брызг воды по стандарту IP54. По запросу возможно усиление защиты до IP65. Мембрана высокой чувствительности изготовлена из NBR-каучука.
Реле фиксируется вертикально или горизонтально/ диагонально/ в перевернутом положении (на потолок). При отклонении от вертикали переключатель срабатывает при давлении ниже/выше заданного уровня.
Применение
Реле давления Elco LGW подходит для установок, работающих на неагрессивных газах, воздухе: топочного, вентиляционного оборудования, систем кондиционирования. Нельзя использовать датчик для контроля горючих технических газов.
