Описание

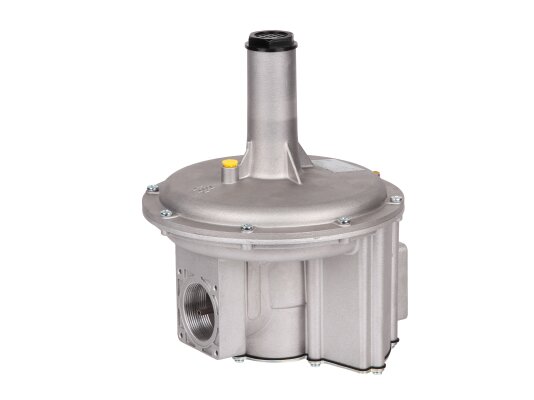

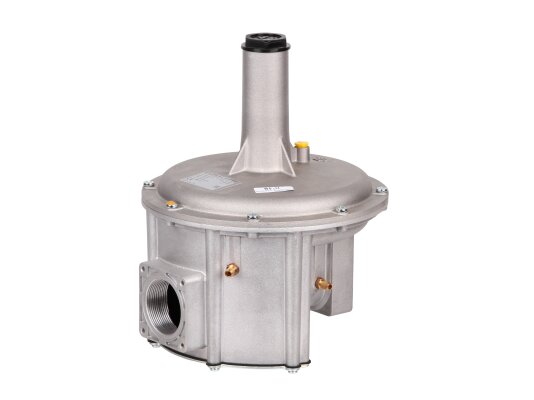

Регулятор давления Elco FGDR50, арт: 3142524 отвечает за снижение и поддержание давления газа после себя на заданном уровне, при любом расходе и изменяющемся входящем давлении в пределах допустимого значения (не выше 500 мбар). Соответствует европейскому стандарту EN 88-1. Конструкция рассчитана на механические нагрузки, устойчива к коррозии, износу, низким температурам. Регулятор укомплектован нейтральной пружиной, которая позволяет настраивать выходное давление в пределах 10-35 мбар.и особенности FGDR50:
- соответствие классу А точности,
- механическая прочность по стандарту EN 13611,давления на входе потока,
- действие через растяжение пружины (доп. энергия не требуется),
- давление на входе в регулятор – не более 500 мбар,

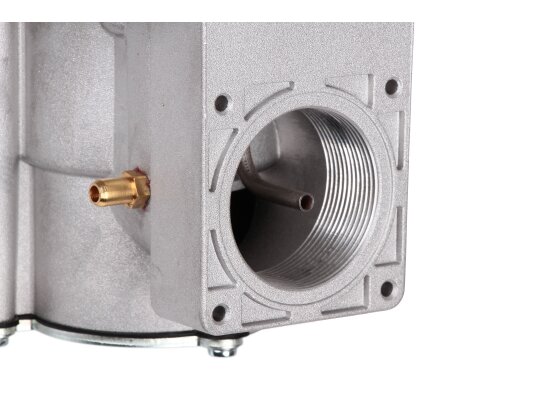

- отверстие с резьбой Rp 2 для монтажа в газопровод,
- герметичное соединение с помощью фланцев,
- нейтральный цвет пружины, диапазон: 10-35 мбар (другие типы по запросу),
- допустимые температуры эксплуатации: -15…+60 °C.
Конструкция и комплектующие регулятора FGDR
Регулятор давления FGDR состоит из алюминиевого корпуса со съемной крышкой, регулировочного винта для настройки давления, 3-х мембран (компенсационная, предохранительная, рабочая), газового фильтра, уплотнений, крышки фильтра, штуцеров для измерений давления, пружины, пружинной шайбы, сбросного клапана.изготовлении конструктивных элементов использованы алюминий, NBR-каучук, сталь, латунь, синтетические материалы. Предохранительная мембрана позволяет не использовать патрубок для выпуска газа, защищает от разгерметизации системы при повреждении рабочей мембраны (утечка газа не превышает 70 дм3/ч).
Установка и эксплуатация FGDR50
Монтаж осуществляется в горизонтальную газовую линию, с горизонтальным расположением мембраны. Стрелку на корпусе необходимо совместить с направлением движения газа. При загрязнении фильтра требуется снять крышку фильтра и заменить фильтроэлемент. Дополнительно производитель рекомендует обновить прокладку крышки. Установка и сервисные операции выполняются квалифицированным специалистом.
Рабочая среда и место применения
Регуляторы давления Elco FGDR50 используются в системах, сжигающих природный, бытовой, сжиженный газ и другие неагрессивные газы. Служат для сборки систем с автоматическими газовыми или комбинированными горелками, газораспределительного оборудования.
Достоинства:
- точное регулирование независимо от входного давления, расхода,
- надежные комплектующие и сборка,
- встроенный газовый фильтр для защиты устройства от повреждений,
- надежный и быстрый монтаж с помощью фланцевого соединения,
- штуцеры с двух сторон для контроля входящего и исходящего давления,
- долговечные герметизирующие прокладки и уплотнения из NBR-резины,
- стабильная работа в широком диапазоне температур,
- нетребовательность в обслуживании.
У нас можно также купить регуляторы давления с другими параметрами присоединения и типами пружин. Подобрать оборудование для вашей газовой установки помогут специалисты АНКАС.
