Описание

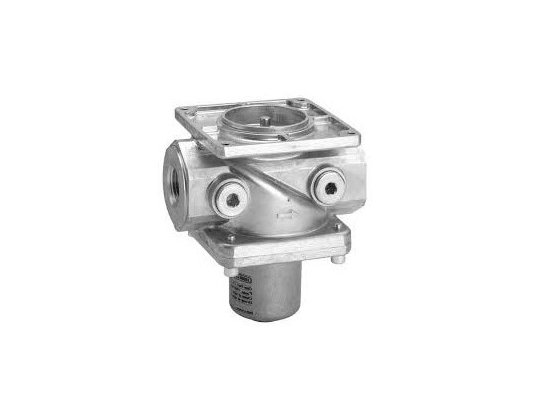

Газовый электромагнитный клапан Elco VGG10.404P – одинарное двухходовое запорное устройство для герметичного перекрытия газопровода. Используется в сочетании с приводом SKP в промышленных газопотребляющих установках с давлением до 600 мбар. Отвечает стандарту EN161, класс А группа 2.и особенности
Электромагнитный клапан собран в литом корпусе из алюминия, что обеспечивает стойкость к коррозии и механическим нагрузкам. Внутри размещен шток, от позиции которого зависит положение клапана (закрыт / открыт). На входе установлен металлический сетчатый фильтр, сдерживающий примеси и грубые частицы размером от 0,9 мм.работы э/м клапана требуется исполнительный механизм типа SKP, который приобретается отдельно. Установить и заменить привод допускается, когда клапан находится под давлением.модели:
- для систем с давлением газа до 600 мбар,
- медленное открытие, быстрое закрытие,
- отверстия для присоединения – Rp 1 1/2,
- работа с газами класса I…III,
- контрольная точка Rp 1/4 , число соединений – 4,
- расход газа – до 32,3 м3/ч.
Монтажклапан Elco VGG10.404P может устанавливаться на горизонтальном и вертикальном трубопроводе. Присоединение осуществляется на фланцы DN 40. При монтаже требуется совместить стрелку на корпусе с направлением потока. Специальные инструменты и уплотнения не требуются.эксплуатации
Характеристики электромагнитного клапана позволяют эксплуатировать его в местах с температурой -10…+60°C. При использовании в условиях агрессивного воздействия среды на корпус наносится защитное покрытие. Запрещается образование конденсата, льда и попадание воды в корпус.
