Описание

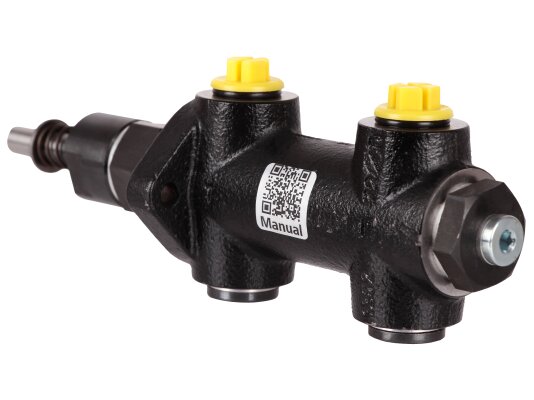

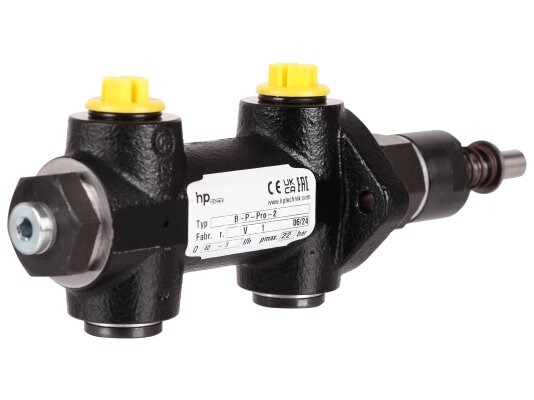

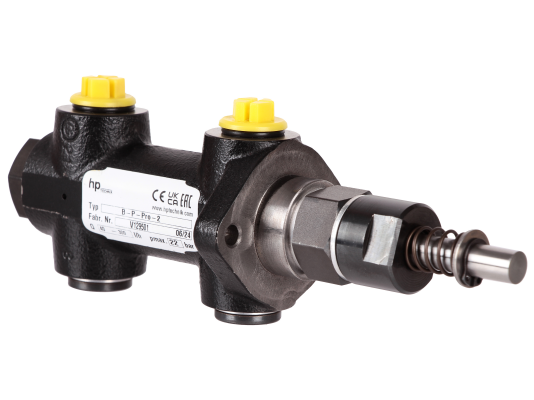

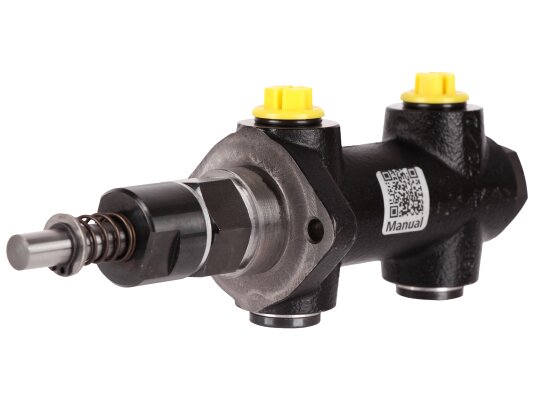

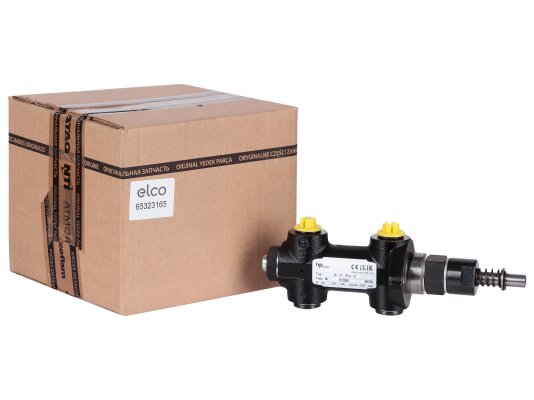

Перепускной клапан Elco B-P-Pro-2, арт: 65323165 используется для регулирования давления подачи жидкого топлива в соответствии с настройками системы. Отличается универсальностью применения, устойчивостью к коррозии, высоким температурам и давлению. Оснащен регулировочным винтом для задания параметров давления. Диапазон давления можно изменить при замене пружины. Устанавливается в комбинированные горелки Ecoflam серии OILFAM 300.1 PR.
Основные параметры и особенности:
- для оснащения промышленных систем и технологических установок,
- корпус из высокопрочного чугуна GGG40,
- быстрое и надежное присоединение с помощью резьбы G 3/8,
- диапазон температур эксплуатации (окружающая среда): -10…+90° C,
- заменяемая рабочая пружина,
- максимальная температура топлива +150° C (для отдельных видов топлива).
Функции и принцип действия
Для подачи топлива под установленным давлением используется жидкотопливный насос, который втягивает топливо из бака, создает необходимое давление и нагнетает на горелку через перепускной клапан, отвечающий за регулирование давления. Elco B-P-Pro-2 является пружинным поршневым клапаном. Ограничивает и/или поддерживает давление в соответствии с заданными параметрами. При однолинейной схеме подключения клапан выступает в качестве ограничителя давления, а в двухлинейных системах поддерживает давление с учетом настройки.
Неиспользованные соединения должны быть перекрыты резьбовыми пробками и уплотнительными кольцами из меди/ алюминия. Для предотвращения повреждения рабочего механизма насоса в трубопровод устанавливается сетчатый фильтр, удерживающий механические частицы и примеси. Монтажные операции проводятся под контролем манометра. Давление настраивается в пределах диапазона пружины.
Рабочая среда:
- легкое и тяжелое жидкое топливо (мазут),
- масла, полученные от нефтепереработки,
- керосин, судовое топливо,
- растительные масла холодного отжима, жиры, метанол, биомасла,
- другие жидкие среды.
Эксплуатация
Перепускной клапан Elco B-P-Pro-2 не требует дополнительного обслуживания. При эксплуатации регулярно проверяется герметичность клапана и контролируется рабочее давление.
