Описание
Топочный автомат Elco TMG 740-3 Mod.43-35, арт: 65325633 обеспечивает все функции управления и контроля работы газовых и комбинированных наддувных горелок высокой и средней мощности. Гарантирует безопасную и эффективную работу котла, защитное отключение при неполадках, в т. ч. при низком напряжении в сети питания и потере пламени. Соответствует европейскому стандарту EN 298. Цветной программный индикатор значительно упрощает поиск причин неисправностей.
Для контроля пламени могут использоваться:
- ионизационный электрод,
- инфракрасный датчик,
- ультрафиолетовый датчик.
Конструкция блока управления

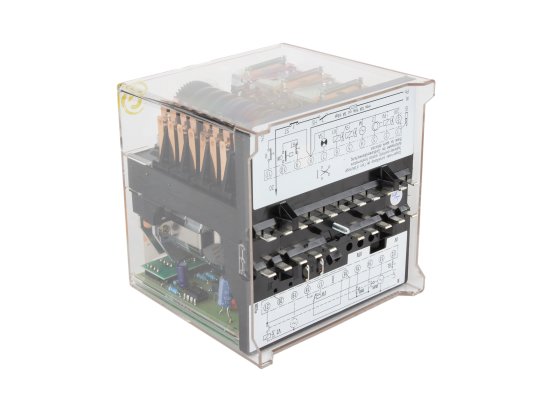

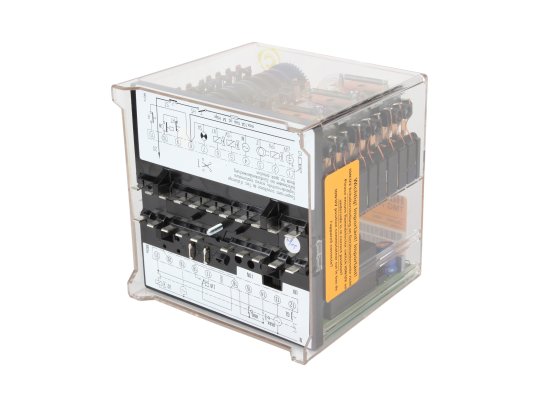

Топочный автомат скомпонован в небольшом прозрачном корпусе из огнестойкого пластика. Конструкция состоит из компонентов:
- синхронного электродвигателя с кулачковым переключателем,
- информационного цветного программного индикатора,
- 16-клеммного кулачкового переключателя для контроля программной последовательности,
- реле постоянного тока и остаточной магнитной индукции,

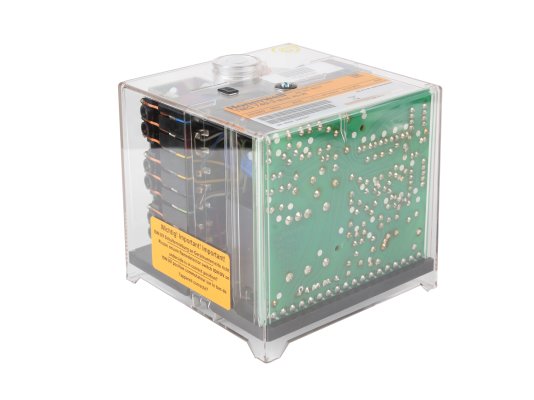

- съемной печатной схемной платы с трансформатором, ЖК-дисплеем и электронными компонентами.

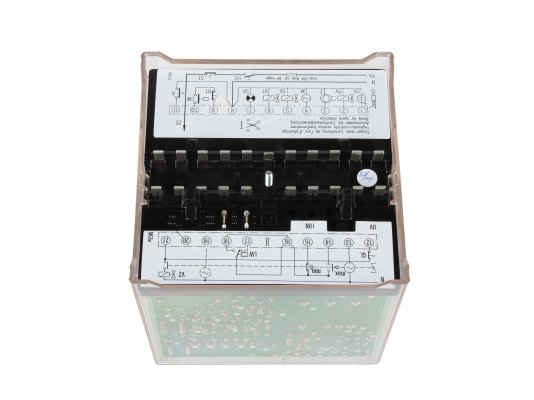

Внизу расположены штепсельные контакты и переключатель типа датчика пламени.

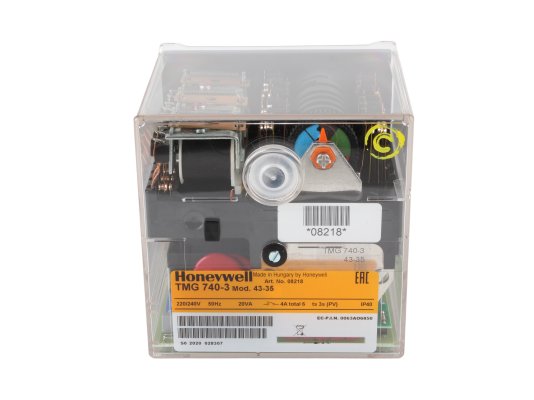

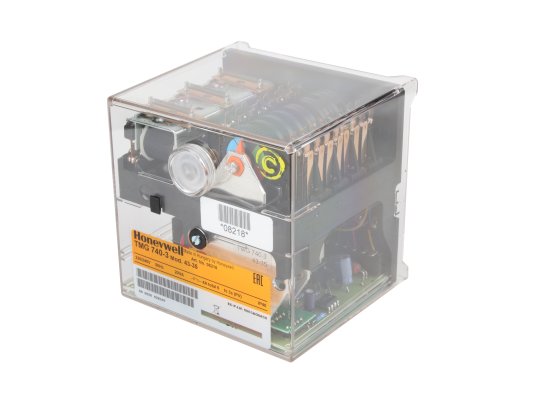

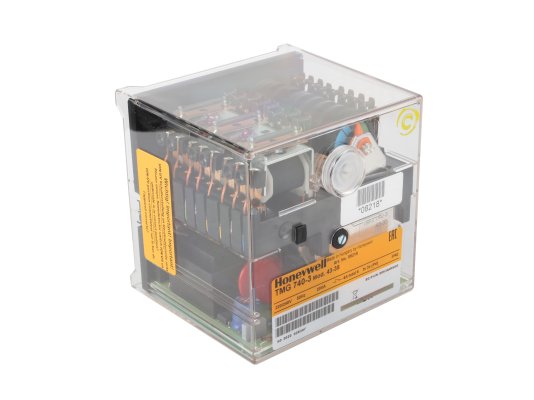

На лицевой панели находится кнопка сброса блокировки с лампой аварийной сигнализации, цветным индикатором программы, светодиодный индикатор сигнала пламени, крепежный винт.параметры, функции и особенности:
- для горелок с одной или двумя ступенями регулирования мощности,
- периодическая работа, контролируемое отключение каждые 24 ч (или чаще),
- напряжение питания: 220-240 В, допустимое отклонение -15, +10%,
- обнаружение низкого напряжения в сети с защитным отключением,
- информационная система со световой индикацией и кодами ошибок,
- ручной сброс блокировки с помощью кнопки на корпусе,
- возможность подключения удаленного устройства перезапуска и индикации сбоев,
- защита рабочей схемы и электрических компонентов от внешних воздействий,
- материал корпуса – прозрачный невоспламеняемый пластик,
- пыле-, влагозащита корпуса по стандарту IP 44,
- встроенный предохранитель для защиты от короткого замыкания,
- разъемный способ соединения с цоколем, исключающий ошибки монтажа,
- установка в любом положении,
- эксплуатационные температуры: от -20 до +60 °C.
Топочный автомат Elco TMG 740-3 Mod.43-35 поставляется без цоколя. ,
