Описание

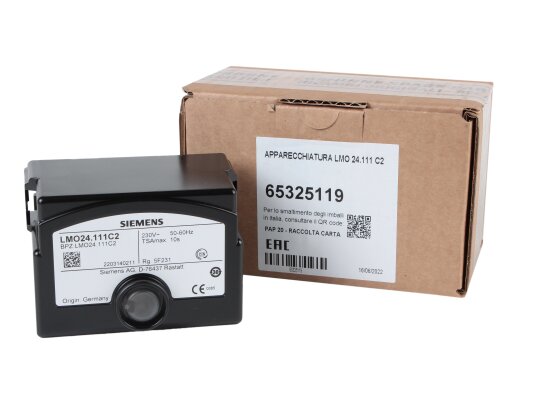

Топочный автомат Elco LMO24.111C2, арт: 65325119 применяется для автоматизации и безопасной эксплуатации двухступенчатой жидкотопливной горелки моноблочной конструкции с наддувом и расходом до 30 кг/ч. Непрерывно отслеживает наличие пламени, прерывает подачу топлива и останавливает работу котла при неполадках. Соответствует европейскому стандарту EN 230.
Параметры и особенности:
- прерывистый цикл, управляемый перезапуск каждые 24 часа,
- функция самодиагностики для повышения безопасности,
- параметры электропитания: 230 В, -15%, +10%,
- обнаружение недостаточного напряжения, защитное отключение,
- точное управление с помощью микропроцессора,
- отслеживание пламени фоторезистивным датчиком или датчиком синего пламени,
- шунтирующий контакт для устройства подогрева жидкого топлива,
- контроль времени для подогревателя,
- электрический удаленный сброс блокировки,
- ограниченное количество повторных запусков,
- быстрый отклик при отказе (отключение топливных клапанов) в течение 1 сек.,
- информационная система, передающая сообщения через многоцветную индикацию,
- пыле-, влагозащита конструкции класса IP 40,
- монтаж в любом положении,
- допустимые температуры эксплуатации: от -5…+60 °C,
- возможность подключения интерфейсного адаптера OCI400 и установки ПО ACS400 PC Windows для упрощения диагностики и контроля.
Конструкция и компоненты

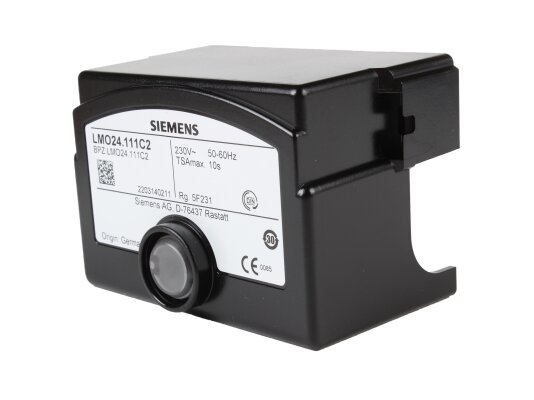

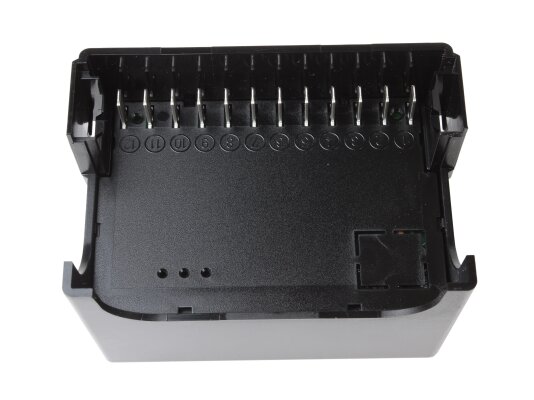

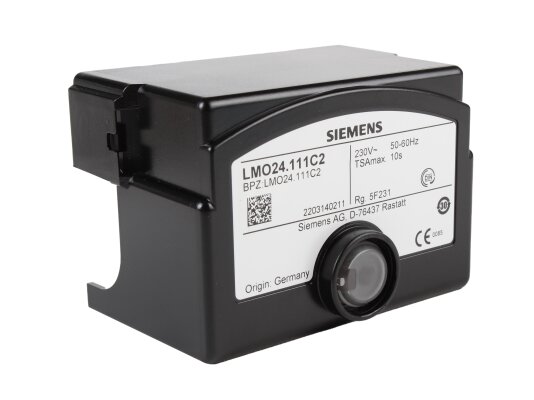

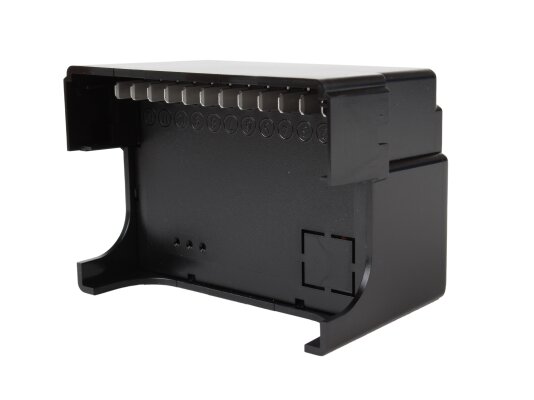

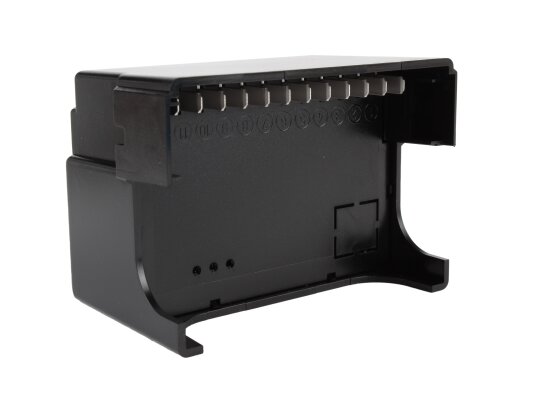

Топочный автомат Elco LMO24.111C2 имеет разъемную конструкцию. Состоит из основания (не входит в базовую комплектацию) и корпуса, которые плотно соединяются со щелчком. Корпус изготовлен из ударопрочной, огнестойкой пластмассы, защищает автоматику от механических, температурных воздействий, несанкционированного доступа. Внутри размещены:
- микроконтроллер, управляющий программной последовательностью,
- электронный усилитель сигнала пламени.

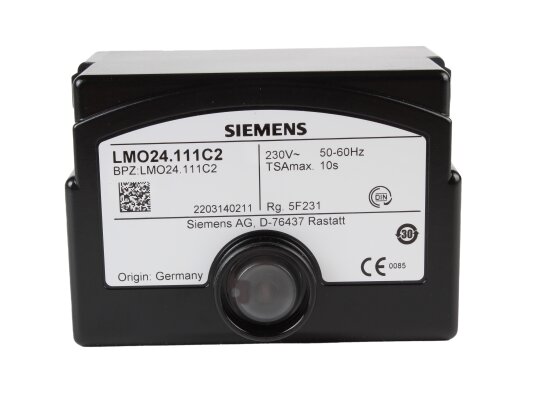

На лицевой панели смонтирована кнопка выхода из блокировки со светодиодной индикацией состояний, в т. ч. отказов. Предусмотрен разъем для подключения интерфейсного адаптера OCI400 или устройства дистанционного перезапуска. ,
