Описание

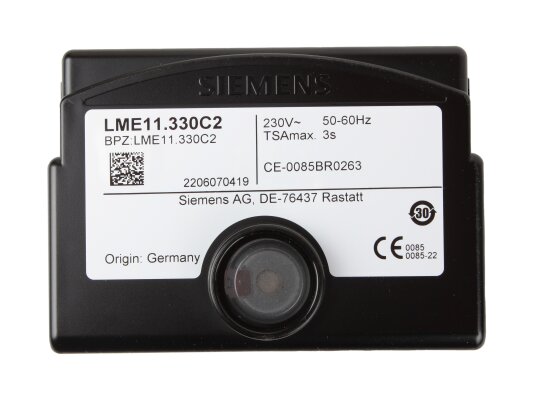

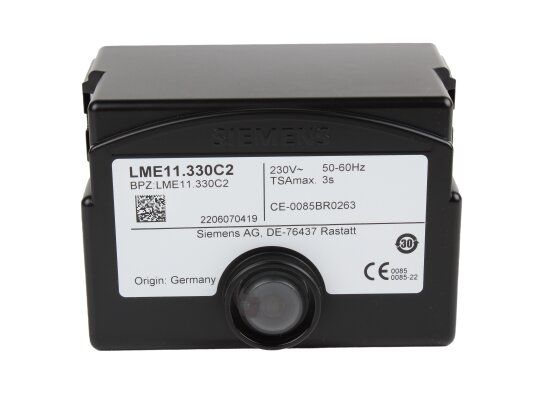

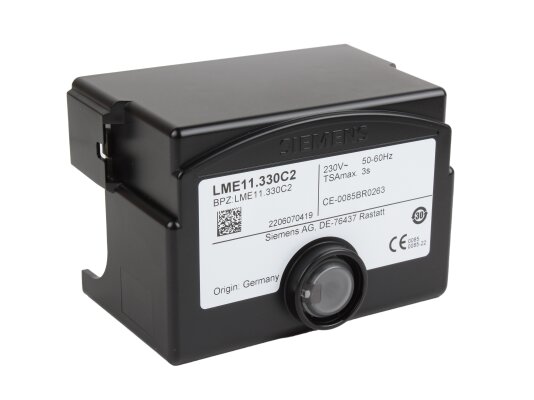

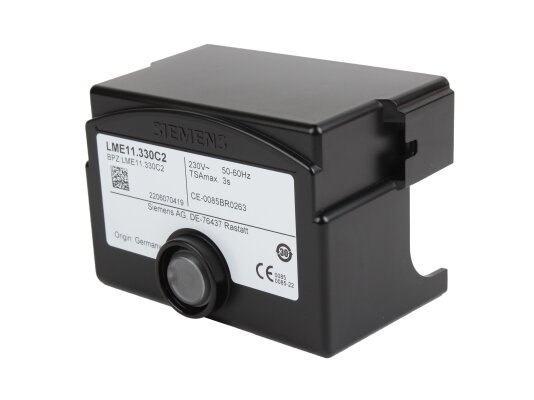

Топочный автомат Elco LME11.330C2, арт: 65320070 управляет функциями газовой одно- или двухступенчатой горелки с наддувом небольшой мощности, до 120 кВт. Гарантирует безопасный розжиг и непрерывный контроль за горением пламени. Инициирует защитное отключение при возникновении сбоев. Блок автоматики испытан на заводе и сертифицирован по стандартам EN 298.
Параметры и особенности:
- для горелок с принудительным наддувом,
- прерывистый цикл, обязательный перезапуск не менее 1 раза в 24 часа,
- функция самодиагностики, активируемая при каждом запуске,
- питание от сети 220-240 В, -15%, +10%,
- контроль пониженного напряжения,
- отслеживание пламени ионизационным или ультрафиолетовым датчиком,
- контроль давления воздуха,
- возможность подключения устройства дистанционного сброса блокировки,
- точное цифровое управление,
- ограниченное количество повторов,
- 3 повторных запуска при потере пламени в процессе работы,
- многоцветная индикация сообщений от текущей работе,
- режим диагностики посредством интерфейса (UDS),
- программное обеспечение ACS410 для удобства считывания информации,
- защита от воздействия пыли и влаги по стандарту IP 40,
- срок эксплуатации – 10 лет (250 тыс. циклов запуска),
- плавкий предохранитель для защиты контактов от нагрузок в сети,
- диапазон операционных температур: -20..+60 °C.
Конструкция топочного автомата

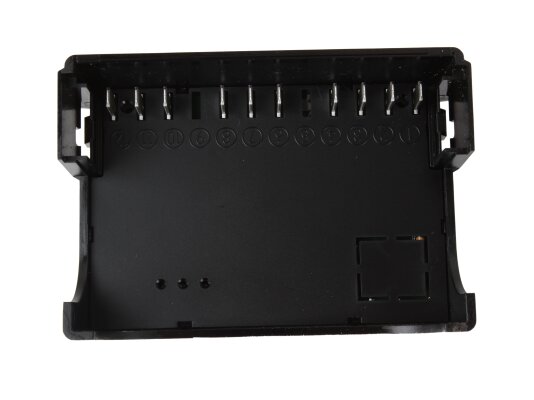

Блок автоматики имеет модульную конструкцию. Входит в зацепление с цоколем по типу встраиваемой корзины. Корпус изготовлен из термостойкой, ударопрочной пластмассы. Внутри размещен микропроцессор, реле управления нагрузкой, электронный усилитель сигнала. На панели находится кнопка сброса блокировки с трехцветной лампой для индикации рабочих состояний и сбоев, разъем для интерфейсного адаптера или устройства дистанционного сброса AGK20. Все цифровые входы и выходы контролируются через сеть сигналов обратной связи. В комплектацию не входит цоколь и датчик пламени. ,
