Описание

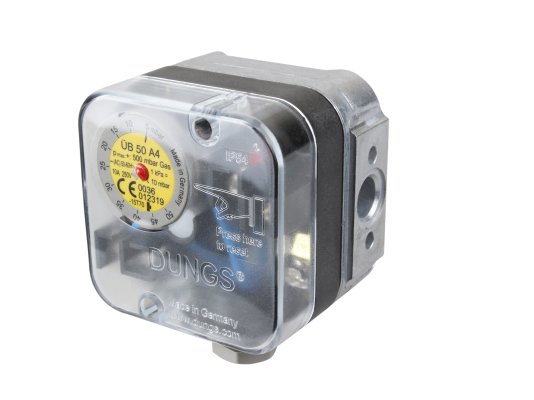

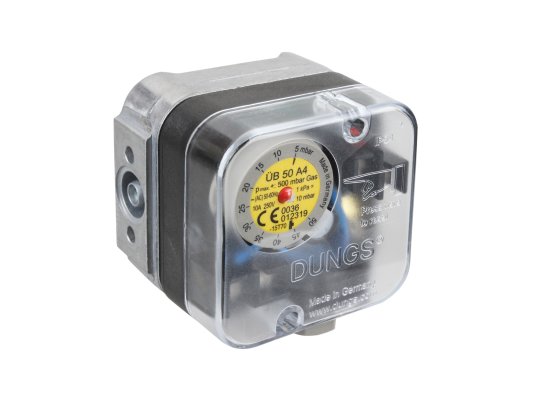

Реле давления Elco UB 50 A4, арт: 65323034 используется в системах безопасности и управления работой топочного оборудования. Контролирует максимальное давление газа/ воздуха и давление разряжения. Ограничивает давление в промышленных установках, где недопустимо любое отклонение давления. При достижении заданной точки срабатывания датчик переключается и блокируется. Выход из блокировки осуществляется вручную, нажатием на кнопку сброса. Реле настраивается в диапазоне 2,5-50 мбар. Соответствует стандарту EN 1854.
Назначение
Реле служит для контроля избыточного давления, давления разряжения воздуха, газа семейства I-III и других нейтральных газов.
Особенности и основные параметры:
- контроль избыточного давления, давления разряжения,
- высокая точность срабатывания,
- плавная настройка параметров вращением диска со шкалой,
- использование для систем с рабочим давлением до 500 мбар,
- надежная защита от пыли, брызг воды, класс IP 54,
- подключение через кабельный ввод M20,

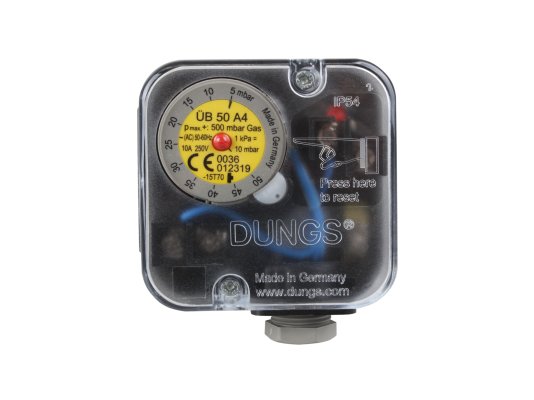

- кнопка сброса в центре диска настройки,
- компактность, экономия пространства, простой монтаж,

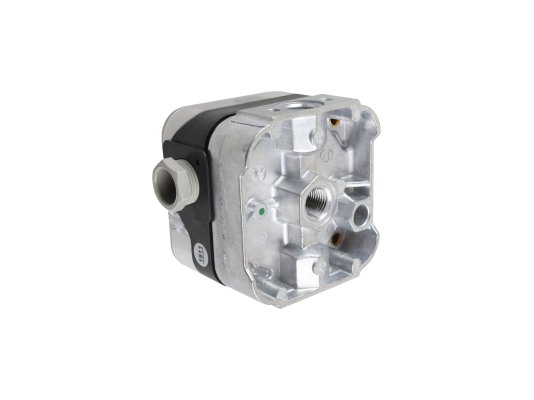

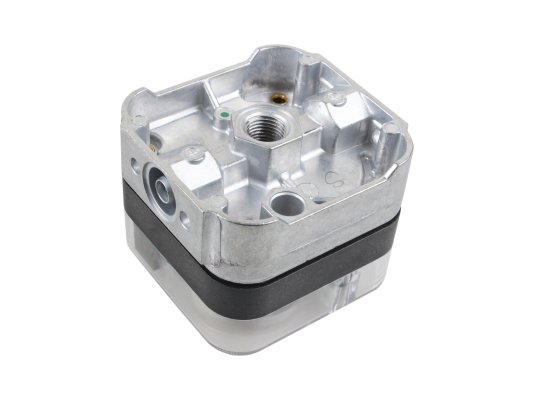

- корпус из литого алюминия, встроенный измерительный штуцер 9 мм,
- кожух и переключатель – из полиамида, контакты – из Ag,
- присоединение на резьбу,
- индикация состояния блокировки,
- монтаж на горизонтальную/ вертикальную поверхность, под углом,
- широкий диапазон температур эксплуатации: -15…+70 °C.
Установка в систему
Датчик-реле может устанавливаться в произвольном положении. При отклонении от вертикальной ориентации (предпочтительно) микропереключатель будет реагировать на более низкое/ высокое давление по отношению к установленным параметрам.
Достоинства:
- стабильное, точное срабатывание,
- надежная работа в широком диапазоне температур,
- высокий уровень пылевлагозащиты,
- плавная настройка с помощью диска и шкалы,
- блокировочная функция,
- индикация заблокированного положения,
- малогабаритная конструкция, экономия места.
Применение
Реле давления Elco UB позволяет ограничивать давление при эксплуатации топочных установок. Также подходит для оснащения систем вентиляции, кондиционирования воздуха.
