Описание

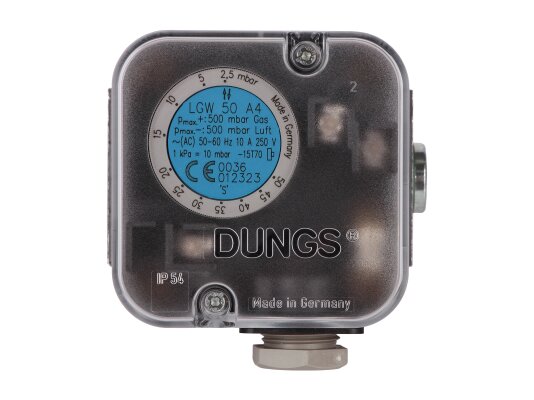

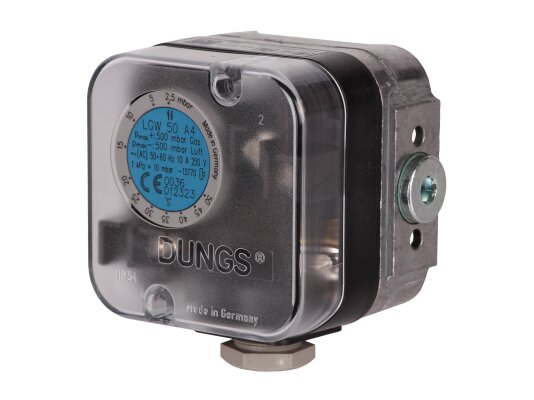

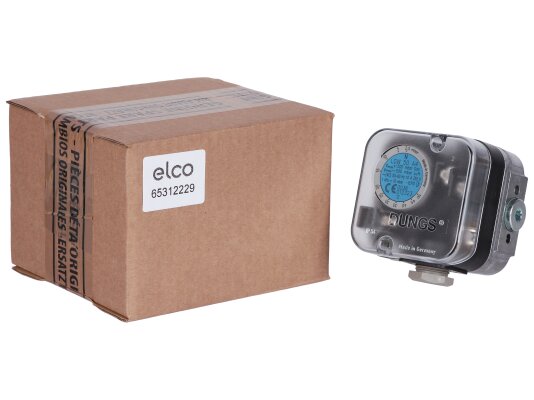

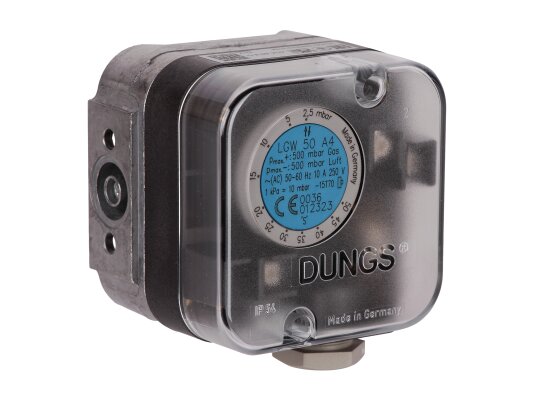

Реле давления Elco LGW 50 A4 M, арт: 65312229 – прибор контроля дифференциального давления газа/ воздуха, используемый для безопасной и эффективной работы топочного оборудования. Для удобства настройки точки срабатывания в диапазоне 2,5-50 мбар предусмотрен дисковый регулятор со шкалой. Реле соответствует классу S стандарта EN1854. Отличается компактностью, что упрощает установку и расширяет сферу применения.
Особенности и характеристики:
- контроль давления нейтральных газов, воздуха,
- для систем с давлением не выше 0,5 бар,
- плавная ручная настройка параметров срабатывания,
- компактные размеры, простой монтаж,
- стабильное, безошибочное переключение,
- термостойкое исполнение, широкий диапазон температур: -15…+70 °C,
- простой способ присоединения, отверстие Rp 1/4 ,

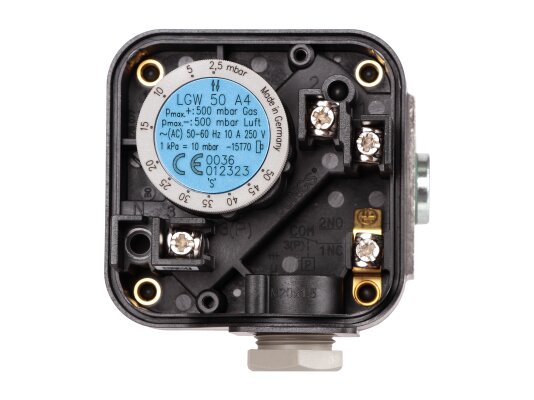

- электрическое подключение через кабельный ввод M20.
Конструкция и монтаж

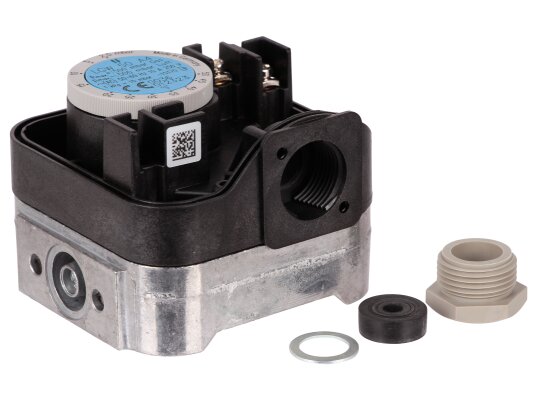

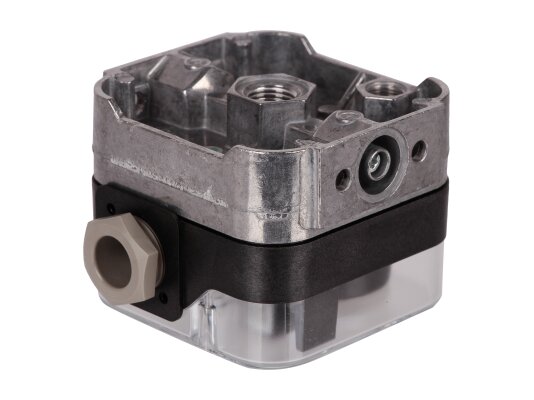

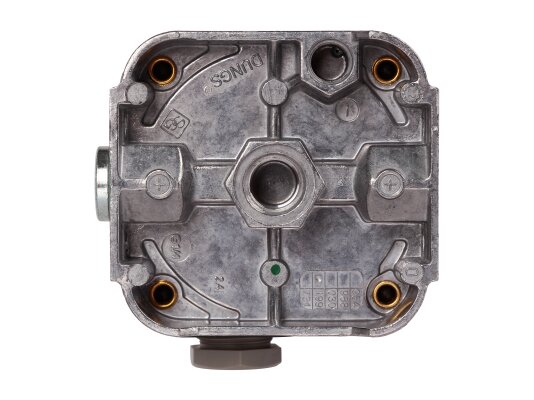

Корпус и детали датчика изготовлены из коррозие-, износостойких, ударопрочных материалов: литого алюминия (основание), поликарбонат (верхняя часть), NBR-каучука (чувствительная мембрана). Контакт переключателя – стандартный (Ag). В основание встроен измерительный штуцер 9 мм. Электрические компоненты защищены от попадания пыли (твердых частиц размером >=1 мм), брызг воды по стандарту IP54.
Реле монтируется преимущественно в вертикальном положении или горизонтально/ под углом/ вниз крышкой. При отклонении от вертикали переключающее устройство реагирует на более низкое или высокое давление относительно заданной величины.
Применение
Реле давления Elco LGW востребовано в различных промышленных установках. Применяется в автоматических системах контроля и регулирования давления при эксплуатации топочного, вентиляционного оборудования, систем воздушного охлаждения и кондиционирования.
