Описание

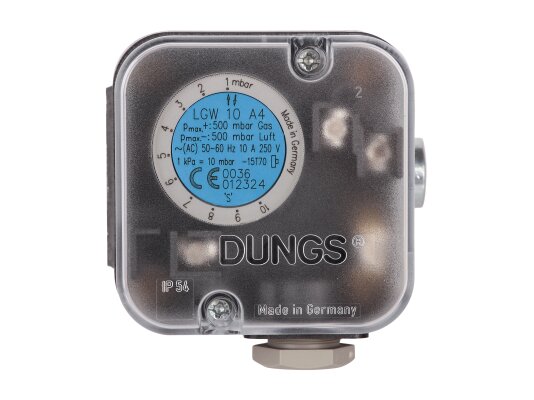

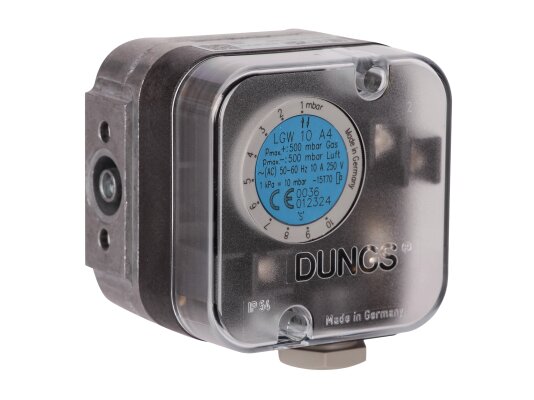

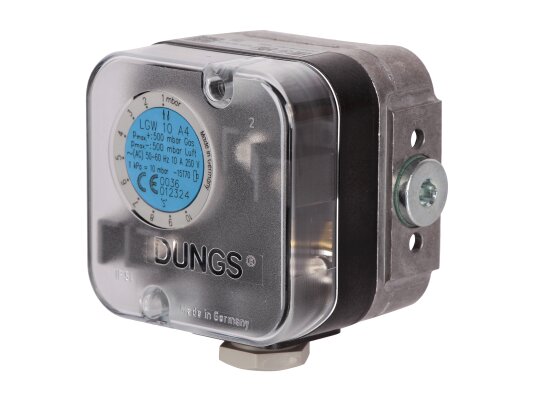

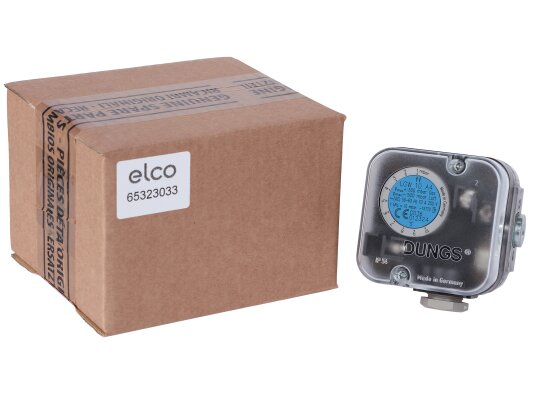

Реле давления Elco LGW 10 A4 M, арт: 65323033 применяется для контроля дифференциального давления воздуха, дымового и отходящего газов при эксплуатации отопительных установок. Соответствует классу S норматива EN1854. Реле замыкает электрическую цепь при изменении установленных параметров давления.
Особенности и основные параметры:
- контроль давления нейтральных газов, воздуха,
- для систем с давлением не выше 0,5 бар,
- стабильное, безошибочное переключение,
- плавная настройка параметров,
- компактные размеры, простой монтаж,
- термостойкость, диапазон температур: -15…+70 °C,
- простой способ присоединения на резьбу Rp 1/4 ,
- подключение через кабельный ввод M20.
Конструкция и монтаж

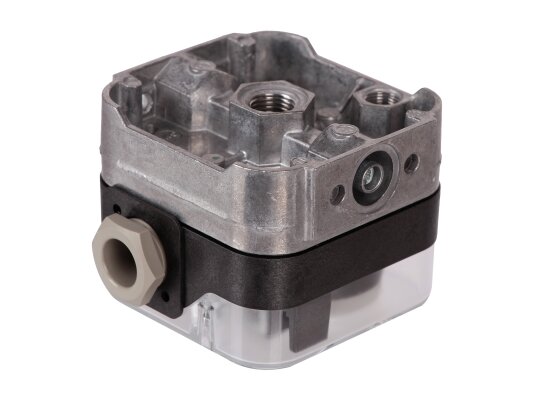

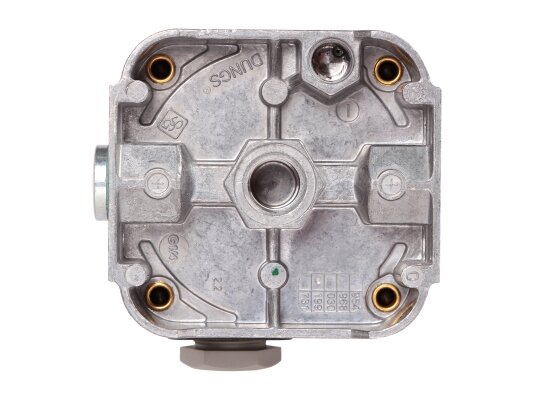

Датчик-реле оснащен компактным корпусом с литым алюминиевым основанием, кожухом из поликарбоната. Чувствительная мембрана изготовлена из NBR-каучука, контакт переключателя – Ag. В основание встроен измерительный штуцер 9 мм. Уровень электрозащиты соответствует стандарту IP54. Твердые частицы размером >=1 мм не проникают внутрь датчика, предусмотрена защита от прикасания, брызг воды. При эксплуатации необходимо исключить попадание влаги на корпус устройства.
Реле фиксируется вертикально или горизонтально/ под углом/ вниз крышкой. При отклонении от вертикали переключающий механизм реагирует на более низкое или высокое давление в сравнении с заданным значением.
Применение
Реле давления Elco LGW встраивается в промышленные системы регулирования давления топочных установок, вентиляционного оборудования, систем кондиционирования.
