Описание

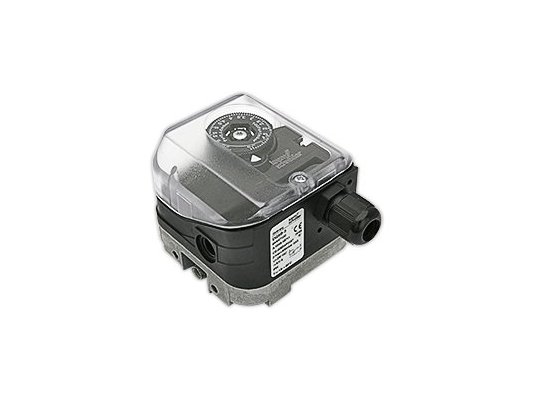

Реле давления Elco DG500UG-4, арт: 65313953 сертифицировано по стандарту EN 1854, класс S. Реагирует на изменения нагнетательного, дифференциального давления и давления разряжения газов и воздуха. Отличается компактным дизайном, повышенной защитой от пыли и влаги, удобной настройкой параметров с помощью диска с цифровой шкалой. Датчик оснащен позолоченными контактами для улучшения проводимости сигнала и повышения точности срабатывания.и параметры:
- для природного, сжиженного, дымового газа, биогаза (% HS), воздуха,
- широкий диапазон настройки: 100-500 мбар,
- точное срабатывание, регулируемый гистерезис переключения,
- для систем с давлением среды до 600 мбар,
- позолоченные контакты для улучшения электропроводимости,
- конструкция из материалов, стойких к составу газов, износу, коррозии,
- износостойкая чувствительная мембрана из NBR-каучука,
- присоединение с помощью резьбы Rp 1/8,
- диапазон рабочих температур: -15…+80 °C.
Исполнение и монтаж
Реле давления собрано в компактном корпусе из газонепроницаемой армированной пластмассы PBT с литым алюминиевым основанием. Электрические компоненты полностью заизолированы от пыли и защищены от водяных струй по стандарту IP 65. Сверху корпуса расположен дисковый регулятор, позволяющий точно задать параметры переключения. Для контроля давления в корпус встроен измерительный штуцер.устанавливается вертикально (рекомендуется) или горизонтально/ в перевёрнутом потолочном положении. При отклонении от вертикали переключатель срабатывает при более низком / высоком давлении относительно заданного значения. Реле можно использовать в 1 и 2 зонах опасной атмосферы при размещении до него изолированного усилителя сигнала.горючих газов, воздуха, биогаза,
Применение
Реле давления Elco DG используется в промышленных системах горения топлива, установках вентиляции и кондиционирования воздуха. ,
