Описание

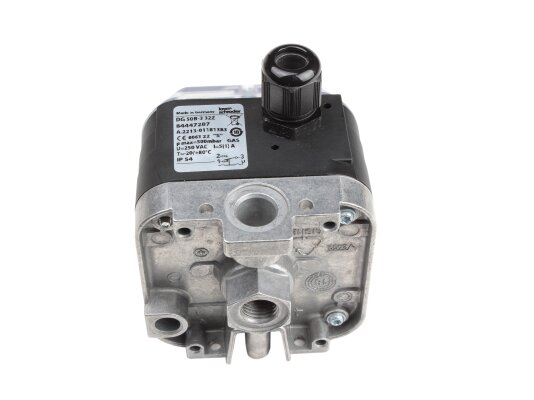

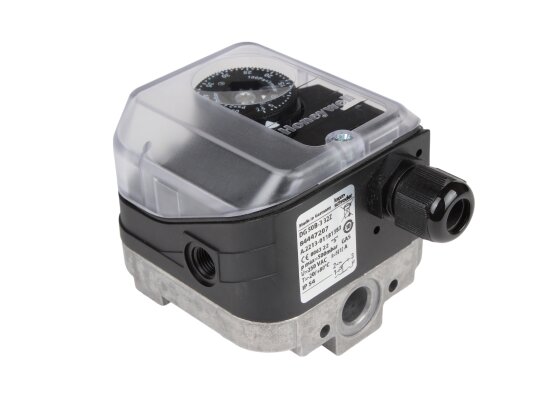

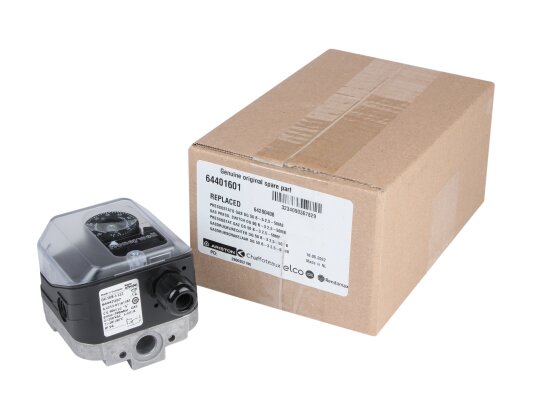

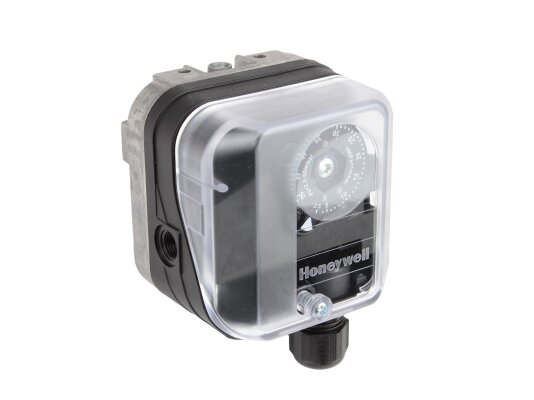

Реле давления Elco DG 50B-3, арт: 64401601 используется в системах безопасности и автоматического управления подачей газа/ воздуха при эксплуатации промышленного топочного оборудования, систем вентиляции и кондиционирования. Переключающий механизм реагирует на изменение нагнетательного давления. Датчик отличается высокой точностью срабатывания, надежной защитой от пыли/влаги, стабильным переключением в условиях низких и высоких температур.
Особенности и основные характеристики:
- назначение – контроль давления горючих газов, воздуха,
- срабатывание на понижение давления,
- класс S стандарта EN 1854,
- диапазон регулировки: 2,5-50 мбар,
- регулируемый гистерезис переключения,
- небольшие размеры, экономия пространства, легкий монтаж,
- защита от воздействия пыли/ влаги класса IP 54,
- присоединение на резьбу Rp 1/4,

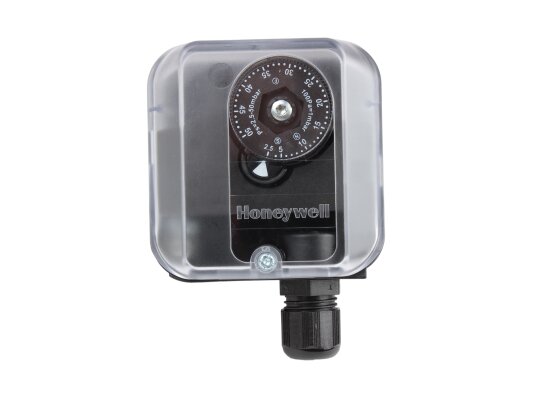

- регулировочный диск с разметкой для удобства настройки параметров,
- конструкция из материалов высокой стойкости к коррозии, составу газов, износу,

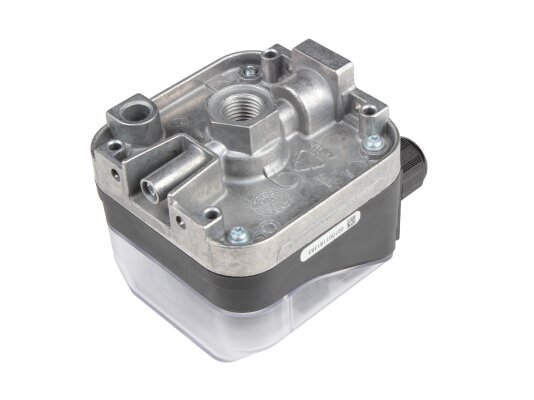

- основание корпуса из алюминиевого литья, пластиковый кожух,
- чувствительная мембрана из NBR-каучука,
- крепление на горизонтальную/ вертикальную поверхность,
- электроподключение через кабельный ввод M16,
- широкий диапазон температур эксплуатации: -15…+80 °C.
Установка в систему
Реле устанавливается в вертикальном (стандартное положение) и горизонтальном, перевернутом положении. Срабатывает в соответствии с заданными настройками давления при вертикальной ориентации. В остальных случаях реагирует на давление выше/ ниже заданных параметров переключения.различных газообразных сред (воздух, горючий, дымовой газ, биогаз),
При использовании реле давления Elco DG 50B-3 в условиях отрицательных температур воздуха необходимо исключить вероятность конденсации.
